921-0000010Б РЭ

3.1.5 Внешняя часть системы охлаждения двигателя

Система охлаждения двигателя – жидкостная, закрытого типа, с принудительной

циркуляцией охлаждающей жидкости от центробежного насоса и термостатом. Вклю-

чает рубашку охлаждения, водяной насос, водяной радиатор 2 (рисунок 3.1.8, 3.1.9) с

пароотводящей и компенсационной трубкой 4, вентилятор, расширительный бачок 6,

соединительные шланги, хомуты, сливной краник 9, пробку расширительного бачка 7,

масляный радиатор 13, соединительные магистрали 11 и 12, масляный фильтр 14.

Регулирование теплового режима двигателя осуществляется с помощью термоста-

та. Водяной радиатор системы охлаждения – трубчато-пластинчатый. Пробка водя-

ного радиатора – с паровым и воздушным клапанами.

Примечание – Масляный радиатор 13, соединительные магистрали 11 и 12 и

масляный фильтр 14 устанавливаются только на тракторах «БЕЛАРУС-921/921.2».

Рабочий диапазон системы охлаждения от 80 до 98С. Допускается кратко-

временное (до 10 мин) повышение температуры до 100С. Температура охлаждаю-

щей жидкости контролируется по указателю температуры охлаждающей жидкости и

сигнальной лампой аварийной температуры охлаждающей жидкости двигателя в

комбинации приборов. Аварийная сигнализация температуры охлаждающей жидко-

сти срабатывает в пределах от 102 до 109С.

Установка элементов внешней части системы охлаждения двигателя тракто-

ров «БЕЛАРУС-921/921.2» представлена на рисунке 3.1.8.

Установка элементов внешней части системы охлаждения двигателя тракто-

ров «БЕЛАРУС-921.3/921.4» представлена на рисунке 3.1.9.

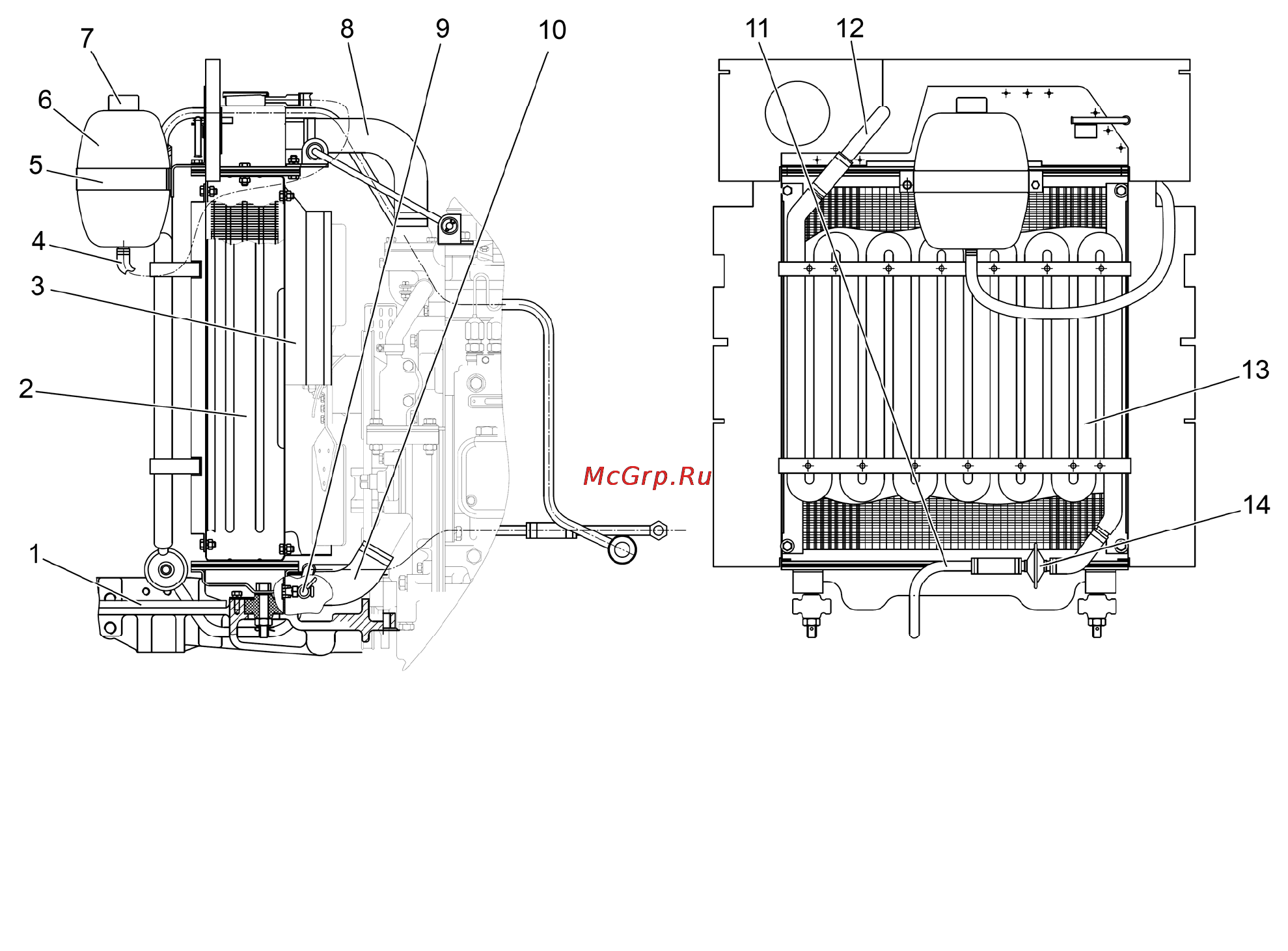

1 – уплотнитель нижний; 2 – радиатор водяной; 3 – кожух вентилятора; 4 – па-

роотводящая и компенсационная трубка; 5 – хомут крепления расширительного

бачка; 6 – бачок расширительный; 7 – пробка расширительного бачка; 8 – патрубок

от двигателя к водяному радиатору; 9 – краник сливной; 10 – патрубок от водяного

радиатора к водяному насосу двигателя; 11 – магистраль от двигателя к масляному

радиатору; 12 – магистраль от масляного радиатора к двигателю; 13 – радиатор

масляный; 14 – фильтр масляный.

Рисунок 3.1.8 – Установка элементов внешней части системы охлаждения дви-

гателя на тракторах «БЕЛАРУС-921/921.2».
