921-0000010Б РЭ

3.1.4 Система охлаждения наддувочного воздуха

На тракторах «БЕЛАРУС-921.3/921.4» промежуточное охлаждение наддувоч-

ного воздуха является средством, увеличивающим плотность воздушного заряда,

поступающего в цилиндры двигателя, что способствует более эффективному сгора-

нию большего количества топлива в цилиндрах и, как следствие, обеспечивает по-

вышение мощности при уменьшении удельного расхода топлива. На двигателе при-

меняется воздухо-воздушная система охлаждения наддувочного воздуха с пластин-

чаторебристым воздухоохладителем (радиатором) 4 (рисунок 3.1.7).

Охладитель наддувочного воздуха 4, установлен перед водяным радиатором

и через систему воздухопроводов 3 и патрубков 2 соединённых хомутами 1 связан с

турбокомпрессором и впускным коллектором двигателя. ОНВ представляет собой

воздуховоздушный теплообменник, состоящий из сердцевины в виде оребренных

алюминиевых трубок, баков и патрубков. Воздух к ОНВ поступает от турбокомпрес-

сора, охлаждается в нем для улучшения мощностно-экономических и экологических

показателей двигателя и далее поступает во всасывающий коллектор двигателя.

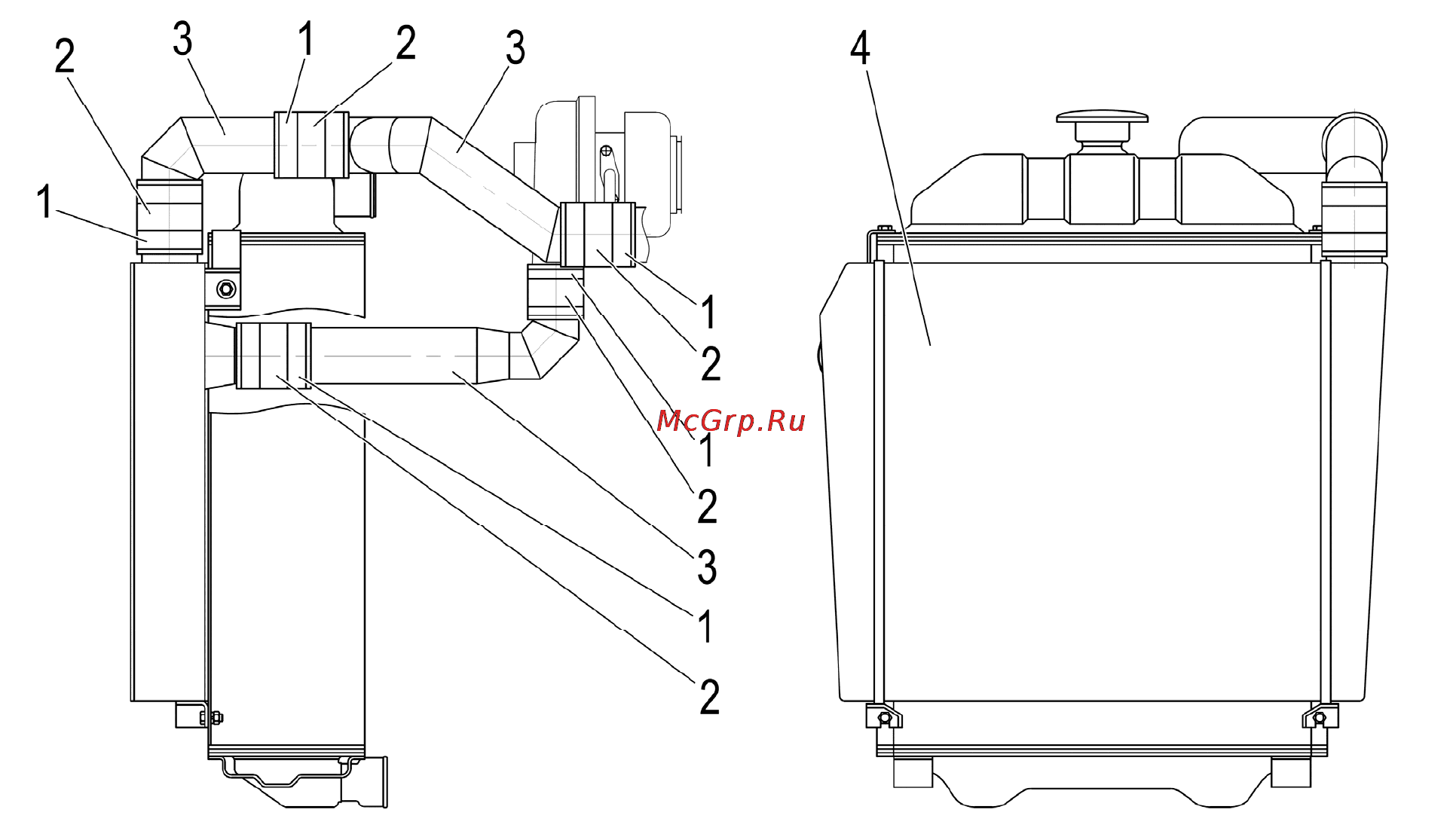

1 – хомуты; 2 – термостойкие силиконовые патрубки; 3 – воздухопроводы;

4 – охладитель надувочного воздуха.

Рисунок 3.1.7 – Система охлаждения наддувочного воздуха
