3.1.3 Система очистки воздуха двигателя

На тракторах «БЕЛАРУС-921/921.2/921.3/921.4» установлен воздухоочиститель

сухого типа с применением одного бумажного фильтрующего элемента. Данный

воздухоочиститель имеет две ступени очистки:

- предварительная инерционная очистка воздуха (встроенный циклон). Произ-

водится внутри воздухоочистителя за счет тангенциального впуска и центробежных

сил, возникающих при спиралевидном вращении воздуха, относительно оси корпуса

3 (рисунок 3.1.6) воздухоочистителя. Сброс пыли осуществляется через резиновый

клапан 7, установленный на крышке 6 воздухоочистителя при остановке и запуске

двигателя, за счет возникновения внутри воздухоочистителя избыточного давления;

- сухая очистка основным фильтрующим элементом 5. Забор воздуха возду-

хоочистителем осуществляется через воздухозаборник 1. Подвод воздуха к турбо-

компрессору через воздухоподводящий тракт обеспечивает подводящий патрубок 2.

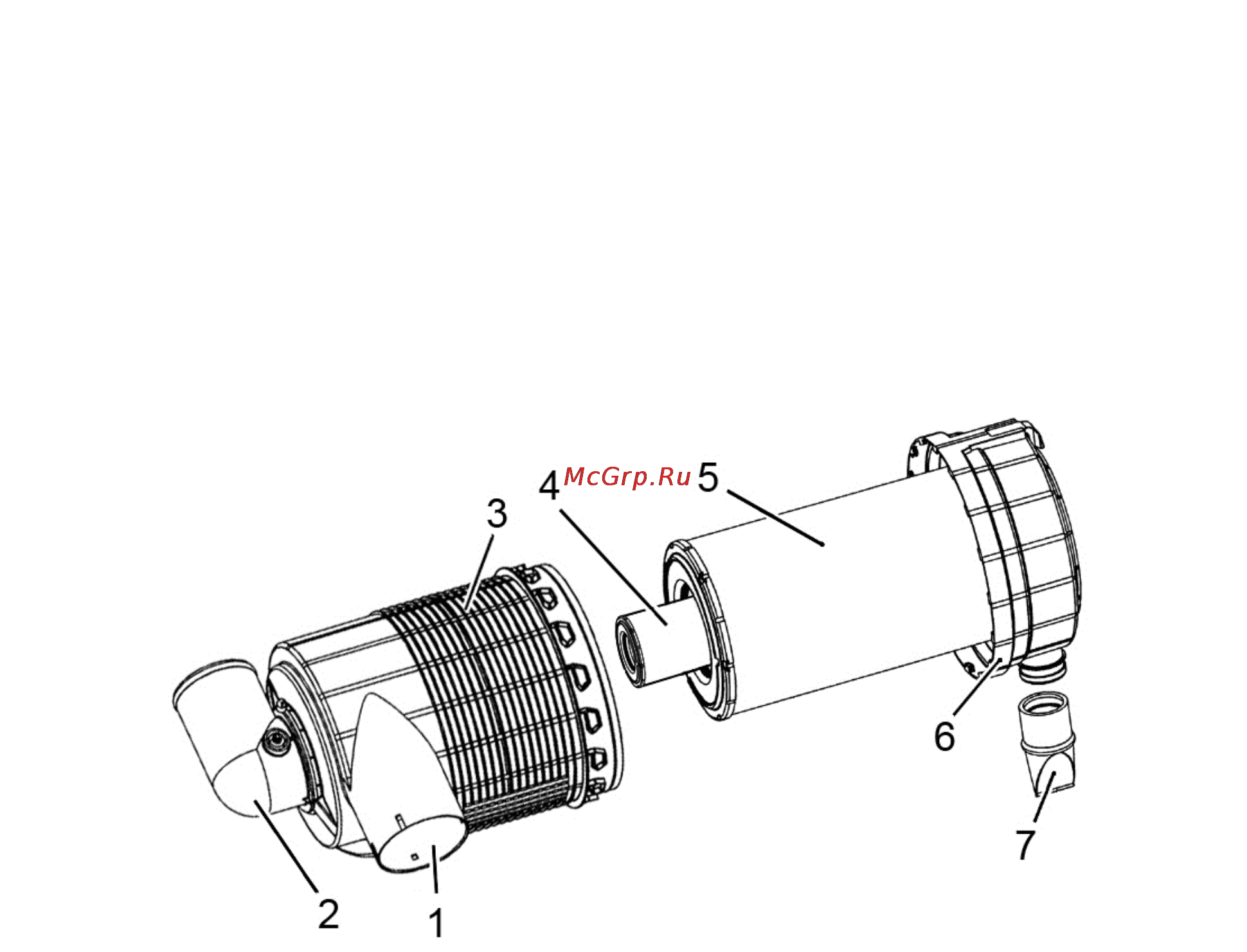

1 – воздухозаборник; 2 – патрубок подводящий; 3 – корпус; 4 – контрольный

фильтрующий элемент (КФЭ); 5 – основной фильтрующий элемент (ОФЭ); 6 – крыш-

ка; 7 – резиновый клапан.

Рисунок 3.1.6 – Воздухоочиститель

Для сигнализации засорённости фильтра воздухоочистителя предусмотрена ин-

дикация с помощью контрольной лампы, расположенной на панели щитка приборов.

Электрический датчик сигнализации засорённости фильтра воздухоочистителя установ-

лен в зоне воздухоподводящего тракта и срабатывает при разряжении от 6 до 7 кПа.
