921-0000010Б РЭ

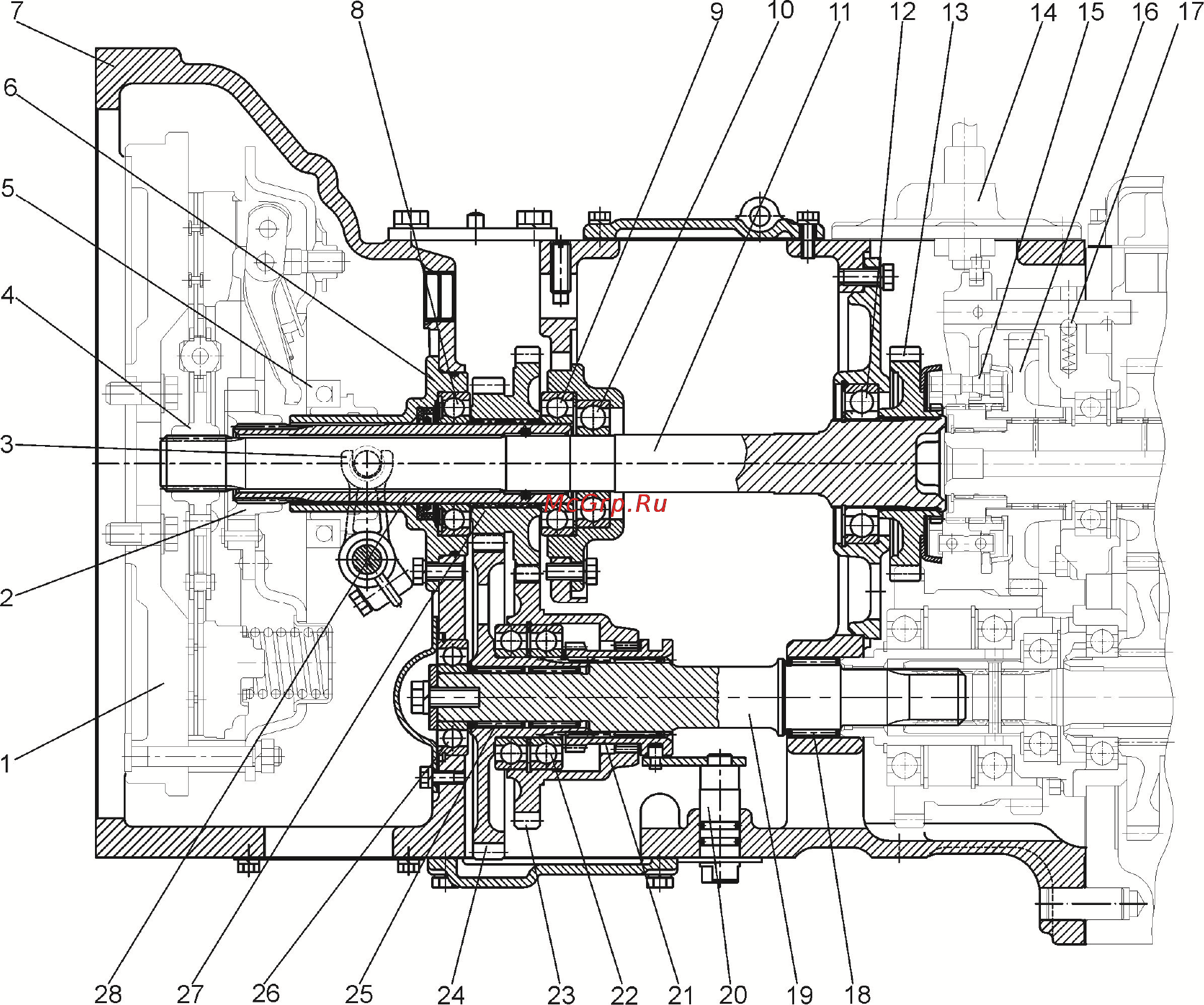

1 – маховик; 2 - втулка плавающая; 3 – вилка; 4 – ступица; 5 – выжимной под-

шипник; 6 – кронштейн отводки; 7 – корпус сцепления; 8, 9, 10, 12, 15, 22, 26– под-

шипник; 11 – вал силовой; 13 – ведущая шестерня понижающего редуктора; 14 – ме-

ханизм управления редуктором; 15 – синхронизатор; 16 – ведомая шестерня редук-

тора; 17 – шарик; 18, 25 – игольчатый подшипник с наружной обоймой; 19 - ведомый

вал привода ВОМ; 20 – валик управления; 21 – зубчатая муфта; 23 – ведомая ше-

стерня привода ВОМ (режим 1000 об/

мин); 24 - ведомая шестерня привода ВОМ

(режим 540 об/мин); 27 – ведущая шестерня привода ВОМ; 28 – ведущий вал приво-

да ВОМ;.

Рисунок 3.2.6 – Корпус сцепления с повышающим синхронизированным редуктором
