921-0000010Б РЭ

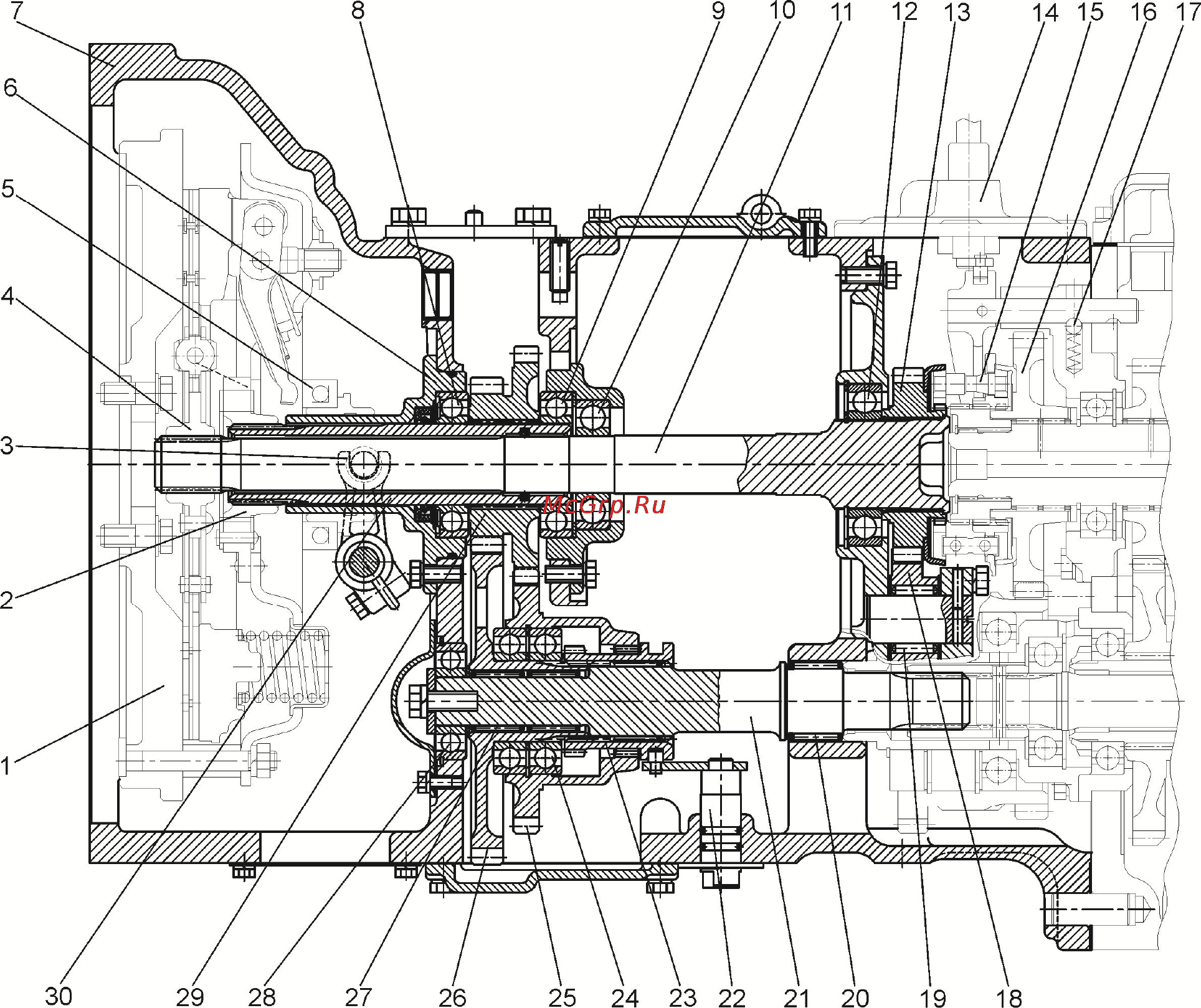

1 – маховик; 2 - втулка плавающая; 3 – вилка; 4 – ступица; 5 – выжимной под-

шипник; 6 – кронштейн отводки; 7 – корпус сцепления; 8, 9, 10, 12, 24, 28, – подшип-

ник; 11 – вал силовой; 13 – ведущая шестерня реверс-редуктора; 14 – механизм

управления реверс-редуктором; 15 – синхронизатор; 16 – ведомая шестерня реверс-

редуктора; 17 – шарик; 18 – паразитная шестерня реверс-редуктора; 19- игольчатый

подшипник; 20, 27 – игольчатый подшипник с наружной обоймой; 21 - ведомый вал

привода ВОМ; 22 – валик управления; 23 – зубчатая муфта; 25 – ведомая

шестерня

привода ВОМ (режим 1000 об/мин); 26 - ведомая шестерня привода ВОМ

(режим 540 об/мин); 29 – ведущая шестерня привода ВОМ; 30 – ведущий вал приво-

да ВОМ.

Рисунок 3.2.7 – Корпус сцепления с реверс-редуктором
