реть в технической документации, прилагаемой к машине. При необходимости

обратиться к изготовителю карданного вала;

Рисунок 4.7 – Схема безопасной установки карданного вала

– длина максимально раздвинутого карданного вала, с которой допускается

его эксплуатация, должна быть такой, когда две части карданного вала будут вхо-

дить друг в друга не менее чем на L

=150 мм (рисунок 4.8, вид В). При меньшем

значении, чем L

, работать с карданным валом запрещено. Достаточность пере-

крытия L

проверяется путем поворота или подъема агрегатируемой машины;

– в прямолинейном положении трактора и агрегатируемой машины, когда

карданный вал полностью задвинут, проверить наличие достаточного зазора L

(рисунок 4.8, вид А) между торцом трубы и торцом вилки карданного шарнира.

Минимально допускаемый зазор L

должен быть не менее 50 мм;

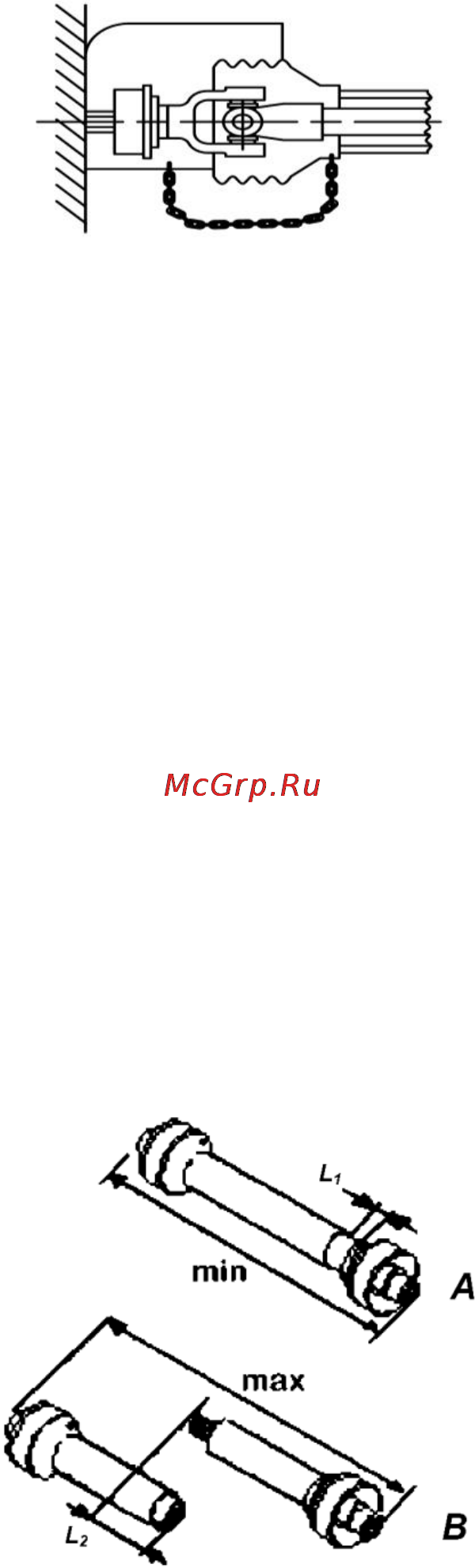

Рисунок 4.8 – Выбор длины карданного вала

– после присоединения карданного вала все защитные устройства привести

в надлежащее состояние, в том числе зафиксировать защитный кожух вал от вра-

щения цепочками, как показано на схеме на рисунке 4.7;

– максимально допустимые углы поворота (рисунок 4.9) шарниров кардан-

ного вала приведены в таблице 4.4.
