164 1502-0000010 РЭ

ное по центру подушки педали 5 (рисунок 5.30), должно составлять от 6 до 12 мм

(размер Б). При необходимости отрегулировать в следующей последовательности:

1) снять пластиковую юбку панели приборов. Проверить состояние рас-

ширительного бачка, главного цилиндра;

2) ослабить гайку 3 и при помощи болта 4 установить размер А между

педалью 5 и ковриком 8, затянуть гайку 3 крутящим моментом от 13 до 16 Н·м;

3) ослабить гайку 7 и путем вворачивания и отворачивания толкателя 6,

установить перемещение педали в соответствии с размером Б от исходного поло-

жения до момента касания толкателя в поршень, измеренное по центру подушки

педали. Затянуть гайку крутящим моментом от 24 до 30 Н·м;

4) установить пластиковую юбку панели приборов;

б) проверить наличие зазора между пластиковой юбкой панели прибо-

ров 1 (рисунок 5.29) и стержнем педали 2. Касание педалью пластиковой юбки не

допускается. В случае касания отрегулировать размер А (рисунок 5.30), при необ-

ходимости уменьшить его;

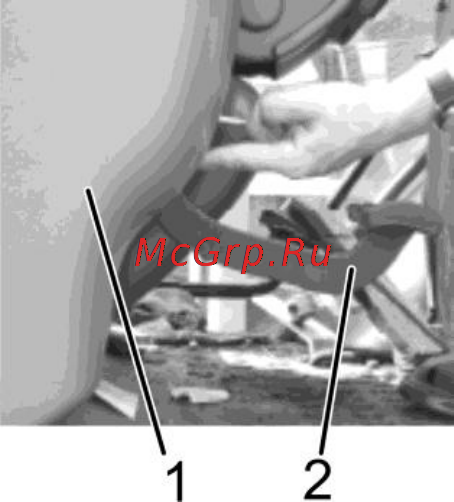

1 – пластиковая юбка панели приборов; 2 – педаль

Рисунок 5.29 – Педаль управления сцеплением

Открутить болты 14 и снять зашивку 15. Проверить состояние рабочего ци-

линдра, гидроусилителя. Течи РЖ или масла не допускаются;

в) снять пружину 23 и проверить наличие зазора в соответствии с разме-

ром Г между выжимным подшипником и отжимными рычагами муфты сцепле-

ния. Регулировку зазора выполнять в следующей последовательности:

1) расшплинтовать палец 25 и извлечь его;

2) ослабить гайку 24;
