1502-0000010 РЭ 165

3) отворачивая тягу 22, повернуть рычаг 26 против часовой стрелки до

упора (упереть выжимной подшипник в отжимные рычаги);

4) завернуть тягу на 5...5,5 оборотов (размер Г) и затянуть гайку 24 кру-

тящим моментом от 48 до 60 Н·м;

5) установить пружину;

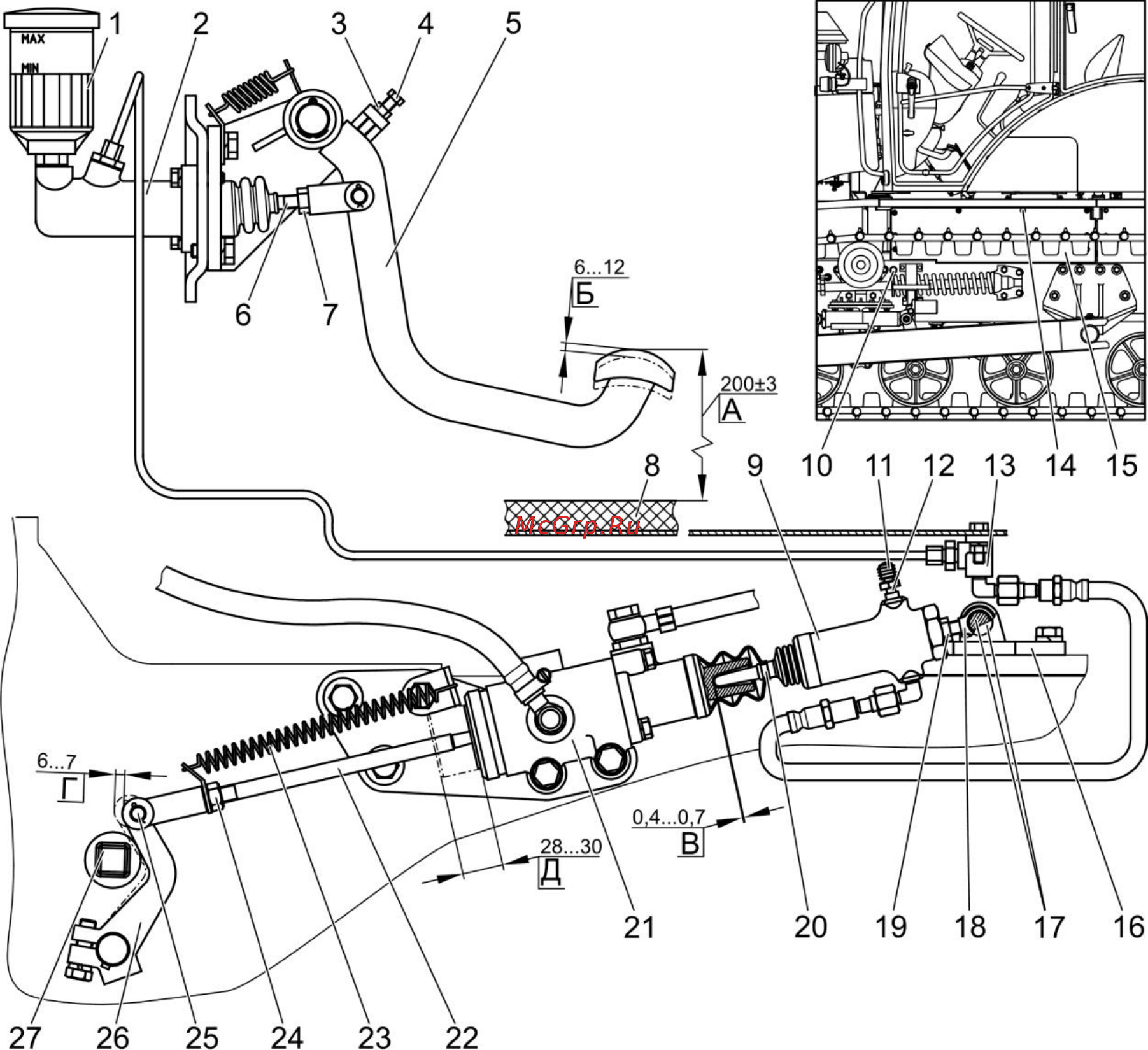

1 – бачок; 2 – цилиндр главный; 3, 7, 19, 24 – гайка; 4, 14 – болт; 5 – педаль; 6 – тол-

катель; 8 – коврик; 9 – цилиндр рабочий; 10 – отверстие в лонжероне рамы для смаз-

ки подшипника отводки муфты сцепления; 11 – защитный колпачок; 12 – перепуск-

ной клапан; 13 – угольник; 15 – зашивка; 16 – плита; 17, 25 – палец; 18 – опора;

20 – шток; 21 – гидроусилитель; 22 – тяга; 23 – пружина; 26 – рычаг; 27 – пробка

Рисунок 5.30 – Привод управления сцеплением

г) проверить чистоту выключения сцепления:

1) включить стояночный тормоз, запустить двигатель и установить ча-

стоту вращения коленчатого вала (1400±100) мин

-1

;
