Русский (RU)
10
TM05 5819 4112

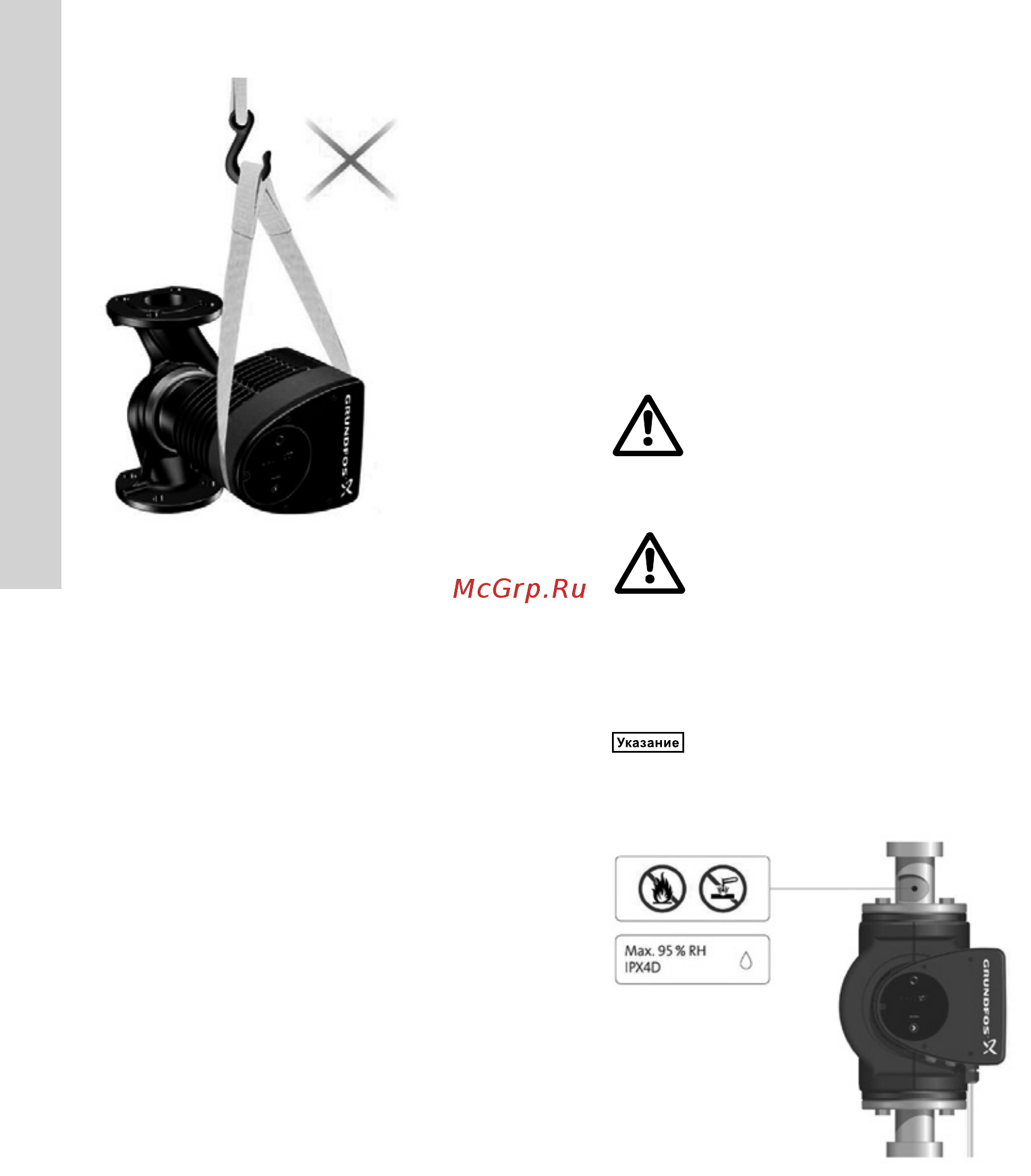

Рис. 8 Неправильный способ строповки насоса
Дополнительная информация по перемещению
оборудования приведена в Кратком руководстве
(Quick Guide).
6. Область применения
Насос MAGNA1 предназначен для перекачивания
чистых, невязких, взрывобезопасных жидкостей,
не содержащих твёрдых включений или
длинноволокнистых включений в перекачиваемой
жидкости в следующих системах:
• системы отопления;
• системы циркуляции горячей воды;
• системы кондиционирования и охлаждения
воздуха.
Помимо этого насос может применяться в
следующих системах:
• системы, использующие тепло Земли;
• системы отопления на солнечной энергии.
Насос MAGNA1 сконструирован для циркуляции
воды с температурой от -10 °С до +110 °С,
вплоть до максимального давления в 16 бар в
зависимости от модели насоса.
Гликоль
Насос может применяться для перекачивания
растворов этиленгликоля и воды в концентрации
до 50 %. Пример раствора этиленгликоля:
Максимальная вязкость: 50 сСт ~ раствор 50 % воды/
50 % этиленгликоля при температуре -10 °C.
Работа насоса контролируется с помощью
функции ограничения мощности, которая
обеспечивает защиту от перегрузок.
При перекачивании растворов гликоля ухудшается
максимальная характеристика и снижается
производительность насоса, которая зависит от
концентрации раствора/этиленгликоля, а также
от температуры жидкости.
Чтобы не допустить изменения параметров
раствора гликоля, необходимо контролировать
температуру жидкости, превышающую рабочую;
также необходимо сократить время работы при
высоких температурах. Необходимо очищать
и промывать систему перед добавлением в неё
раствора гликоля.
Чтобы не допустить появления коррозии
или образования известковых отложений,
необходимо регулярно контролировать состояние
раствора гликоля.
При необходимости дополнительного разбавления
этиленгликоля необходимо соблюдать инструкции,
изложенные в руководстве поставщика гликоля.
Предупреждение
Запрещается использование
насосов для перекачки
воспламеняющихся жидкостей,
таких как дизельное топливо и
бензин.
Предупреждение
Запрещается использовать
насос для перекачивания
агрессивных жидкостей,
таких как кислоты и морская
вода.
Добавление в теплоноситель
присадок с плотностью и/или
кинематической вязкостью
выше, чем у воды, снижает
производительность насоса.
TM05 5509 3812
Рис. 9 Перекачиваемые жидкости (исполнение с
фланцем)
