10-сур. Аударып қотару сұйықтығы
(бұрандамен орындалым)
7. Қолданылу қағидаты
MAGNA1 сериясының сорғылары шығысқа кіріс
келте құбырынан жылжыған сұйықтық қысымын
арттыруға негізделген. Қысымды арттыру
айналмалы жұмыс дөңгелегі арқылы сұйықтыққа
тікелей сорғы білігімен араластырылған электр
қозғалтқышының білігінен механикалық энергия
берілісі жолымен өтеді. Сұйықтық кірістен жұмыс
дөңгелегінің орталығына ағады жəне ары қарай
қалақша түбіне ағады. Сыртқа тебуші күштер
əсерінен сұйықтық артады, сəйкесінше шығыс
келте құбырында қысым түзетін кинетикалық
энергия көбейеді. Шиыршық камера (ұлу) жұмыс
дөңгелегінен сұйықтық жинау жəне шығыс келте
құбырына оның бағытталуы үшін арналған.
8. Құрастыру
8.1 Сорғыны құрастыру
MAGNA1 сериясының сорғылары үй-жайларда
орнату үшін арналған.
MAGNA1 сериясына ернемекті жəне бұрандалы
сорғылары енеді.
Құрастыру жəне пайдалану бойынша осы
нұсқаулық екі орындалымға қолданылады, алайда
онда ернемекті сорғылардың жалпы сипаты
беріледі. Бұрандамен орындалымының əр түрлілік
жағдайларында жеке сипатталатын болады.
Сорғыны оның өзіне əсер беретін
құбыр жетегіндегі кернеудің туындауын
болдырмайтындай етіп орналастыру керек.
Ернемектер мен бұрандалық қосылымдардағы
құбырлық қосылымдар жағынан жол берілетін
мейлінше жоғары күштер мен сəттер
2-қосымшасында келтірілген.
Сорғы құбыр оның салмағын көтере алу
талабымен құбырға тікелей аспалы күйінде
құрастырылады.
Қосарланған сорғыларды орнату құрастыру
кронштейні немесе негіз-плита көмегімен
жүргізіледі (M12 бұрандалы сорғы корпусы).
Электр қозғалтқышы мен электрониканың сəйкес
салқындатуын қамтамасыз ету үшін, келесі
талаптар орындалуы керек.
• Сорғыны жеткілікті салқындатуын қамтамасыз
ететіндей етіп орнату керек.
• Қоршаған ортаның температурасы +40 °С аспауы
керек.

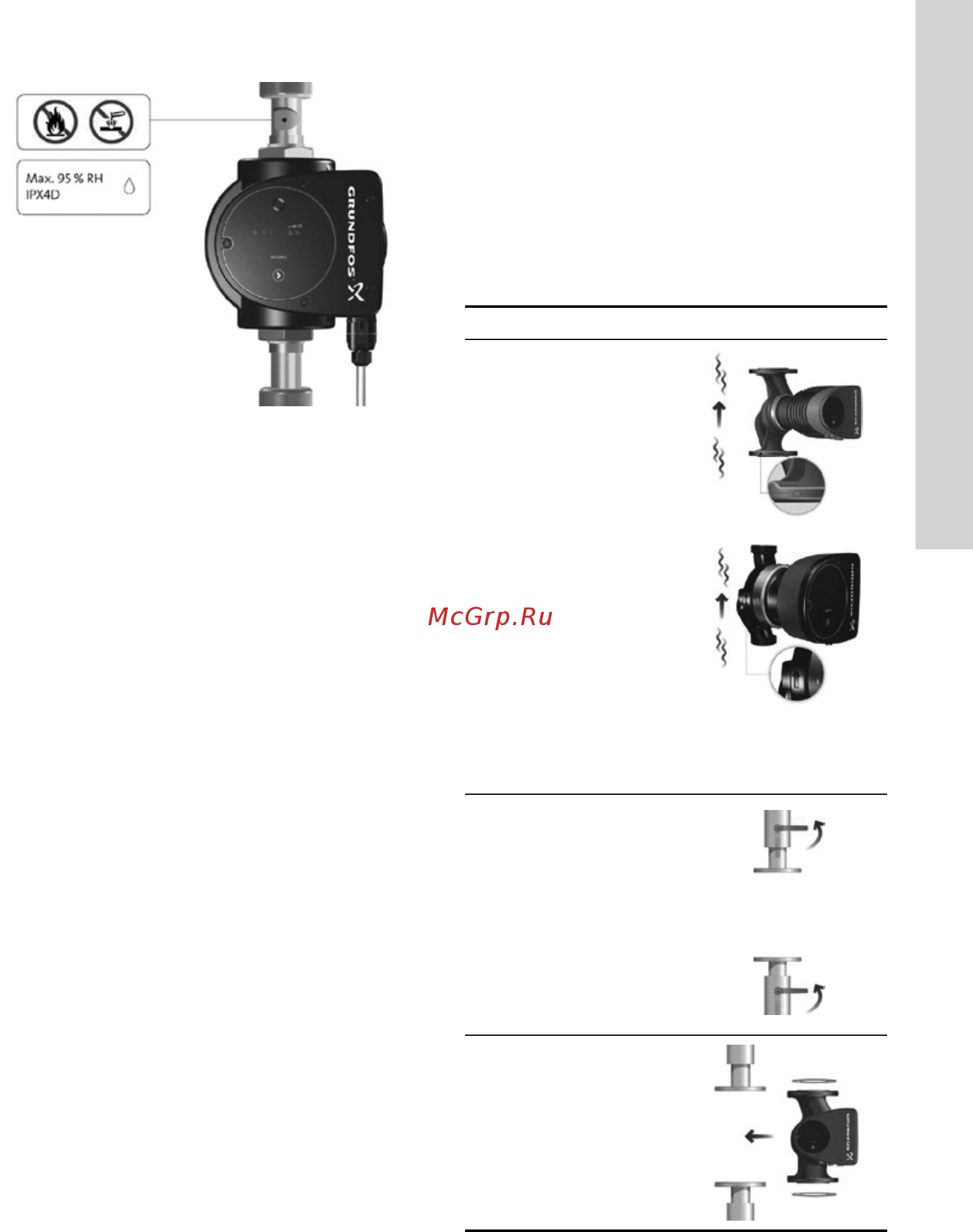

Кезең Әрекет Иллюстрация
1
Сорғының
корпусындағы
нұсқарлар
сорғы арқылы
өтетін сұйықтық
ағынының
бағытын
көрсетеді.
Сұйықтық
ағынының
бағыты басқару
блогының күйіне
байланысты
көлденең немесе
тік болуы мүмкін.
TM05 5513 3812
TM05 5514 3812
2
Ысырмаларды
жабыңыз жəне
сорғыны қондыру
процесінде жүйе
қысым астында
емес екендігіне
көз жеткізіңіз.
TM05 2863 0612
3
Құбыр жетегіне
тығыздағышты
төсеммен сорғы
орнатыңыз.
TM05 5515 3812
