Русский (RU)
8
Условия эксплуатации:
TM05 5511 3812
Min./Max.
-10˚C – + 110˚C
Min./Max.
0˚C – + 40˚C
Min./Max.
< 43 dB (A)
PN 6: 6 bar / 0.6 MPa
PN 10: 10 bar / 1.0 Mpa
PN 16: 16 bar / 1.6 Mpa
1
2
3
4

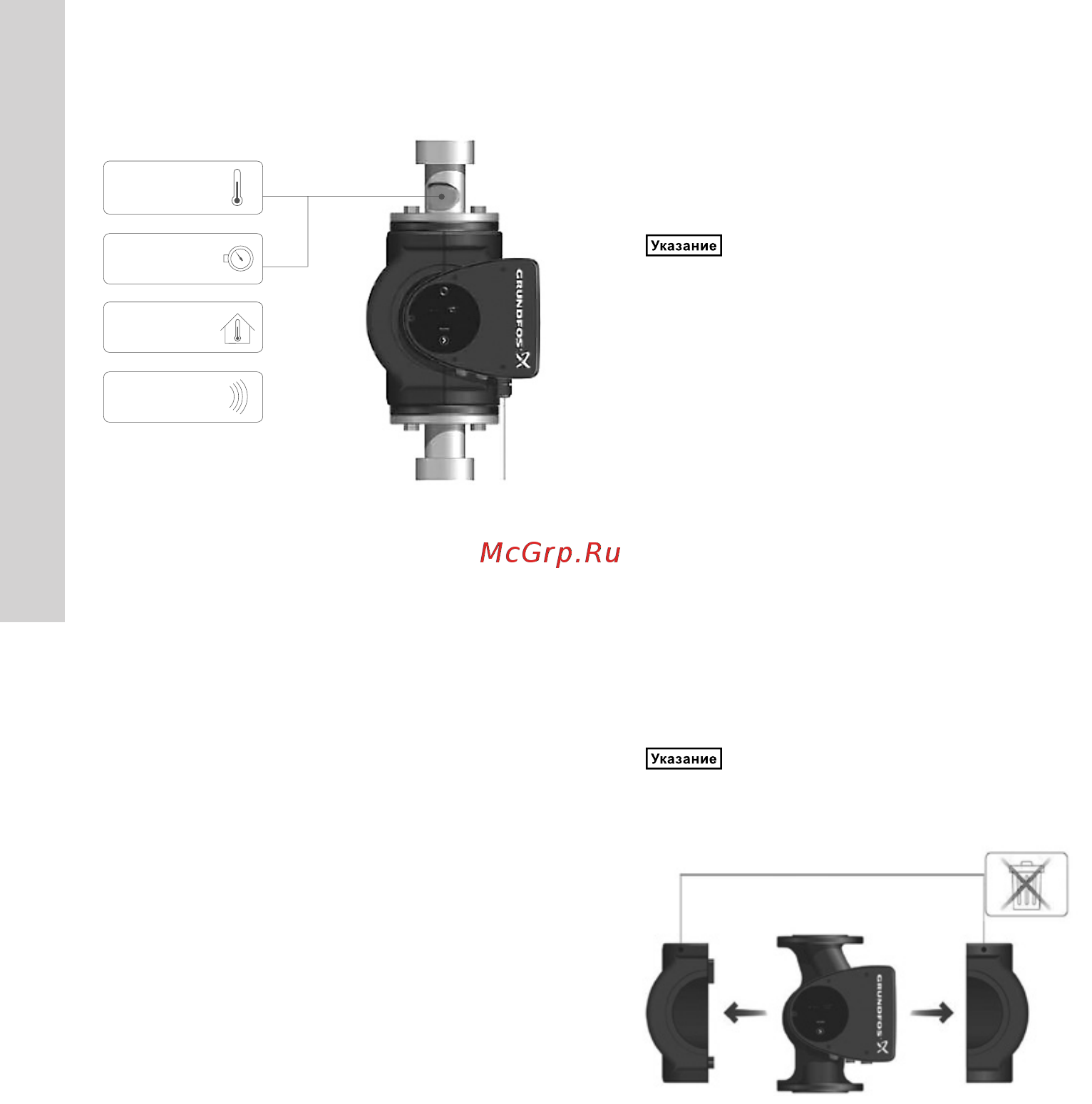

Рис. 3 Рабочие условия
- Температура жидкости
См. рис. 3, поз. 1.
Непрерывного действия: от -10 °C до +110 °C.
- Давление в системе
См. рис. 3, поз. 2.
Максимально допустимое давление в системе ука-
зано на фирменной табличке насоса. См. рис. 2.
- Испытательное давление
Насосы способны выдерживать испытательные
давления
• PN 6: 7,2 бар
• PN 10: 12 бар
• PN 6/10: 12 бар
• PN 16: 19,2 бар.
В нормальном режиме эксплуатации насос не
должен подвергаться воздействию давлений,
превышающих значения, указанные на
фирменной табличке. См. рис. 2. Насосы,
которые испытывались водой, содержащей
антикоррозионные присадки, герметизированы
на впускном и выпускном отверстиях с помощью
плёнки, что препятствует попаданию остатков
испытательной воды в упаковку. Перед монтажом
насоса следует удалить пленку. Испытания
проводились теплой (при температуре +20 °С)
водой с антикоррозионными присадками.
- Температура окружающей среды
См. рис. 3, поз. 3.
от 0 °C до 40 °C.
Блок управления имеет воздушное охлаждение.
Поэтому важно в ходе эксплуатации не
допускать превышения максимально допустимой
температуры окружающей среды.
- Уровень звукового давления
См. рис. 3, поз. 4.
Уровень звукового давления насоса не превышает
43 дБ(А).
Теплоизоляционные кожухи
Применение теплоизоляционных кожухов
возможно только для одинарных насосов.
Необходимо ограничить потери
тепла от корпуса насоса и
трубопровода.
Потери тепла от корпуса насоса и трубопровода
можно уменьшить за счёт изоляции корпуса
насоса и труб. См. рис. 4.
• Теплоизоляционные кожухи для насосов,
предназначенных для монтажа в системах
отопления, поставляются в комплекте с насосом.
• Теплоизоляционные кожухи для насосов
систем кондиционирования и охлаждения
воздуха (до –10 °C) поставляются как
принадлежности и заказываются отдельно. См.
раздел 17.1 Комплекты изоляции для систем
кондиционирования и охлаждения воздуха.
С установкой таких кожухов увеличиваются
габаритные размеры насоса.
Насосы для систем
отопления оснащаются
теплоизоляционными кожухами
на заводе. Перед монтажом
насоса следует снять
теплоизоляционные кожухи.
TM05 5512 3812
T
M
0
5
5
5
1
2
3
8
1
2
Рис. 4 Теплоизоляционные кожухи
Обратный клапан
Если в системе трубопроводов установлен
обратный клапан (рис. 5), следует убедиться
в том, что заданное минимальное давление
нагнетания насоса выше давления запирания
клапана. Особенно это важно для режима
пропорционального регулирования (при
пониженном напоре в случае минимального
расхода). Минимальный напор насоса, при
котором происходит запирание первого обратного
клапана, используемого для настройки насоса,
составляет 1,0 метр.
