Grundfos MAGNA1 32-80 180 97924164 [39/60] Электр жабдықты қосу
![Grundfos MAGNA1 32-120 F 220 97924167 [39/60] Электр жабдықты қосу](/views2/1367721/page39/bg27.png)
39
Қазақша (KZ)
Блок немесе басқару панелін
оқшаулау материалдарымен
жаппау керек.
TM05 5549 3812

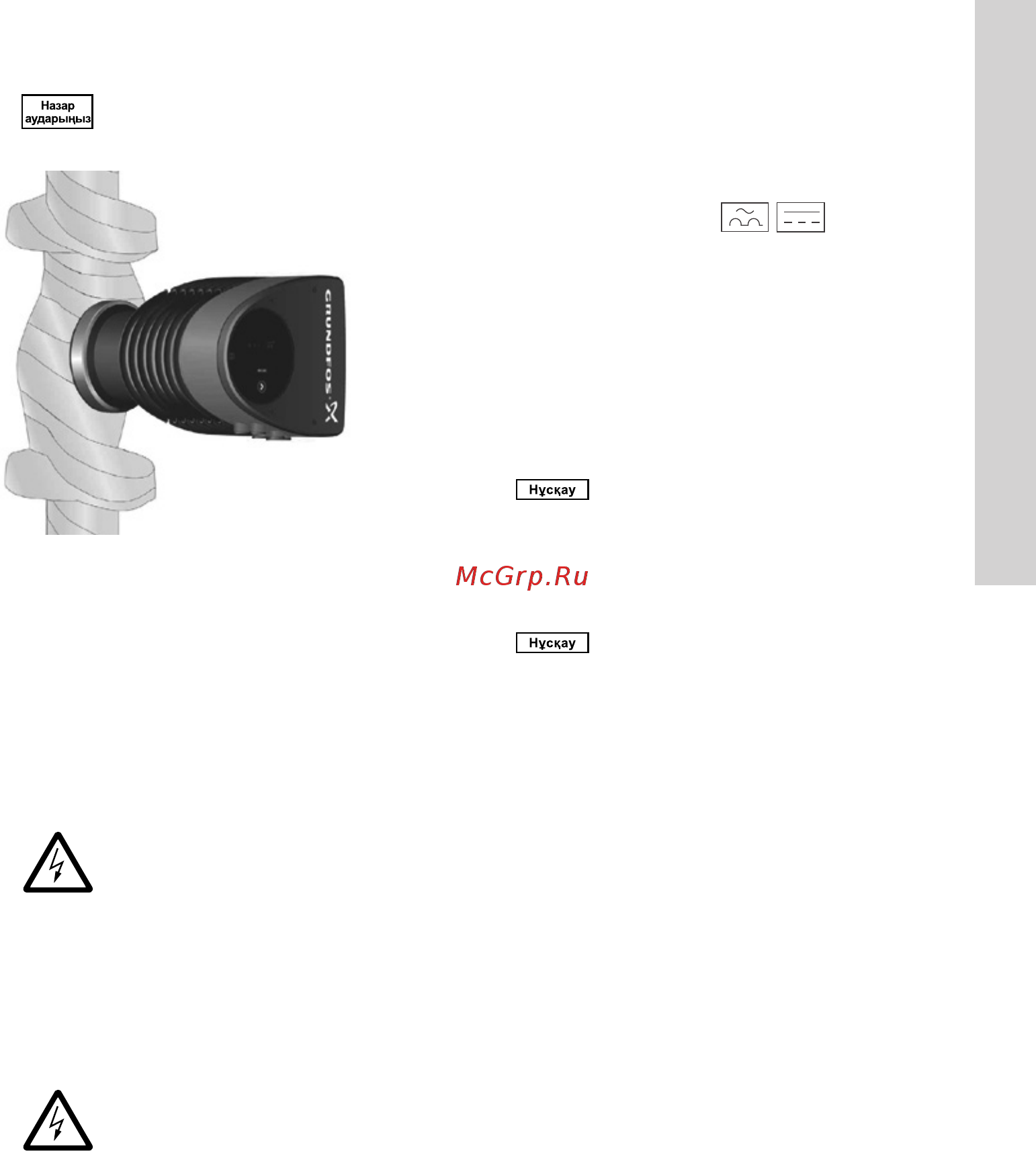

17-сур. Сорғы корпусы мен құбырды оқшаулау
Жабдықты монтаждау бойынша қосымша ақпарат
Қысқаша нұсқаулықта (Quick Guide) келтірілген.
9. Электр жабдықты қосу
Жергілікті нормалар мен ережелерге сəйкес
электрлі қосылымды орындаңыз жəне қорғанышты
орнатыңыз. Токтың жұмыс кернеуі мен жиілігінің
мəні фирмалық тақтада көрсетілген номиналды
деректерге сəйкес екендігіне көз жеткізіңіз.
Ескертпе
Құрылғыны құрастыру алдында
электр қорегін ажыратыңыз.
Ескертпе
Сорғы сыртқы ажыратқышқа
қосылуы керек, байланыстар
арасындағы мейлінше төмен
саңылау: барлық полюстерде 3 мм.
Тікелей жанасу болмағанда, ток
соққысынан қорғаныш ретінде
жерге тұйықтау мен нөлдендіру
əдісін қолдану керек.
Егер сорғы электр қондырғысына
қосылса, қосымша қорғаныш
ретінде жерге ағу тогының
ажыратқышы қолданылса
(ҚАҚ), онда соңғысы тұрақты
токтан құралатын жерге
тұйықталу тогының болуында
іске қосылады (тұрақты жүріп
тұрған құрамды тогы).
Жерге ағын тогының
ажыратқышы төменде
келтірілген бірінші немесе екі
символдармен таңбалануы
керек:
• Сорғы сыртқы электр желісіне қосылуы керек.
• Сорғының электр қозғалтқышының сыртқы
қорғанышы талап етілмейді.
• Электр қозғалтқышы баяу көтерілетін
шамадан тыс жүктелім мен блокталудан жылу
қорғанышымен жабдықталған.
• Қорек қайнарына қосу барысында сорғыны іске
қосу шамамен 5 секунд өткен соң болады.
Сорғының қорек кернеуінің
берілісі мен ажыратылуы
жолымен іске қосу мен тоқтату
саны он бес минут ішінде бір
реттен артық болмауы керек.
Сорғыны қорек блогына екі
əр түрлі тəсілдермен, яғни
клеммалар мен штекерлер
арқылы қосуға болады.
Қосылымның ернемекті,
сонымен қатар бұрандалы
орындалымы үшін де нұсқалары
бар.
9.1 Қорек кернеуі
1 x 230 B ± 10 %, 50 Гц, қорғанышты жерге
тұйықталу. Кернеу шегі қорек желісінің кернеуінің
кейбір тербелісін болжамдайды. Кернеу шегінің
мəні фирмалық тақтада көрсетілген кернеу
астында сорғы жұмысының барысында жарамсыз.
