26
Русский (RU)
17. Принадлежности
17.1 Комплекты изоляции для систем
кондиционирования и охлаждения
воздуха
Одинарные насосы для систем кондиционирования
и охлаждения воздуха можно дополнительно
оснастить теплоизоляционными кожухами.
Комплект состоит из двух кожухов, изготовленных
из полиуретана (PUR) и самоклеящейся ленты,
обеспечивающей герметичность сборки.
Размеры теплоизоляционных
кожухов для насосов,
устанавливаемых в
системах кондиционирования
и охлаждения воздуха,
отличаются от размеров
кожухов для насосов,
устанавливаемых в системах
отопления.
Тип насоса
Номер
изделия
MAGNA1 25-40/60/80/100/120 (N)
98538852
MAGNA1 32-40/60/80/100 (N)
98538853
MAGNA1 32-40/60/80/100 F (N)
98538854
MAGNA1 32-120 F (N)
98164595
MAGNA1 40-40/60 F (N)
98538855
MAGNA1 40-80/100 F (N)
98164597
MAGNA1 40-120/150/180 F (N)
98164598
MAGNA1 50-40/60/80 F (N)
98164599
MAGNA1 50-100/120/150/180 F (N)
98164600
MAGNA1 65-40/60/80/100/120/150 F (N)
98538839
MAGNA1 80-40/60/80/100/120 F
98538851
MAGNA1 100-40/60/80/100/120 F
98164611
17.2 Глухие фланцы
Глухой фланец используется для заглушки
отверстия, когда один из насосов сдвоенного
насоса снимается на техническое обслуживание,
чтобы обеспечить непрерывную работу другого
насоса.
TM05 5525 3812

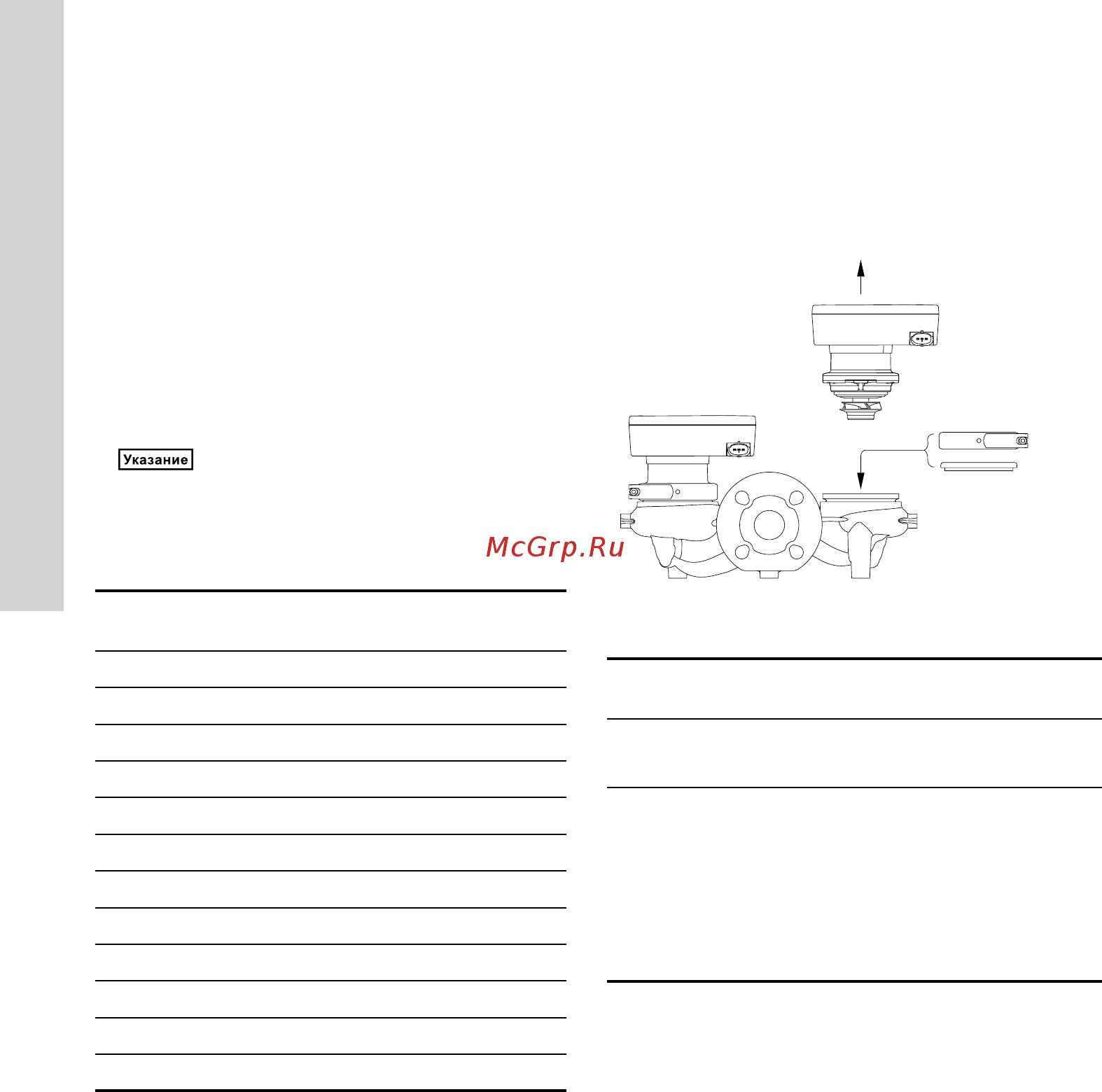

Рис. 27 Положение глухого фланца
Тип насоса
Номер
изделия
MAGNA1 D 32-40/60/80/100 (F)
MAGNA1 D 40-40/60 F
98159373
MAGNA1 D 32-120 F
MAGNA1 D 40-/80/100/120/150/180 F
MAGNA1 D 50-40/60/80/100/120/150/180 F
MAGNA1 D 65-40/60/80/100/120/150 F
MAGNA1 D 80-40/60/80/100/120 F
MAGNA1 D 100-40/60/80/100/120 F
98159372
17.3 Ответные фланцы
Комплекты ответных фланцев состоят из двух
фланцев, двух прокладок, а также болтов и гаек,
что позволяет устанавливать насос в любых
трубопроводах. См. каталог MAGNA1, раздел
Принадлежности для определения правильного
размера и номера изделия.
