Русский (RU)
18
10. Ввод в эксплуатацию
Все изделия проходят приемо-сдаточные
испытания на заводе-изготовителе.
Дополнительные испытания на месте установки не
требуются.
Насос самовентилируется в системе, в то же
время из системы необходимо удалять воздух в
высшей точке.
Перед вводом в эксплуатацию система должна
быть заполнена рабочей жидкостью и из неё
должен быть удалён воздух. На входе в насос
необходимо обеспечить требуемое давление. См.
раздел 15. Технические данные.
Нагнетательный клапан
должен быть открыт
сразу же после пуска
насоса. В противном случае
температура перекачиваемой
жидкости может стать
слишком высокой и вызвать
повреждение оборудования.
Для обеспечения достаточной циркуляции во
время эксплуатации нагнетательный клапан
должен быть всегда открыт так, чтобы он мог
пропускать 10 % номинального расхода. В
противном случае температура перекачиваемой
жидкости может стать слишком высокой и вызвать
повреждение насоса.
Этап Действие Иллюстрация
1
Подключить
питание к насосу.
Примечание.
При включении
насос начинает
работать спустя
приблизительно 5
секунд.
TM05 5550 3812
2
Панель управления
при первом пуске.
TM05 5551 3812
3
В заводских на-
стройках насоса
задана кривая про-
порционального
регулирования со
средним значением
давления.
Выбрать режим
управления со-
гласно применению
системы.
TM05 5551 3812

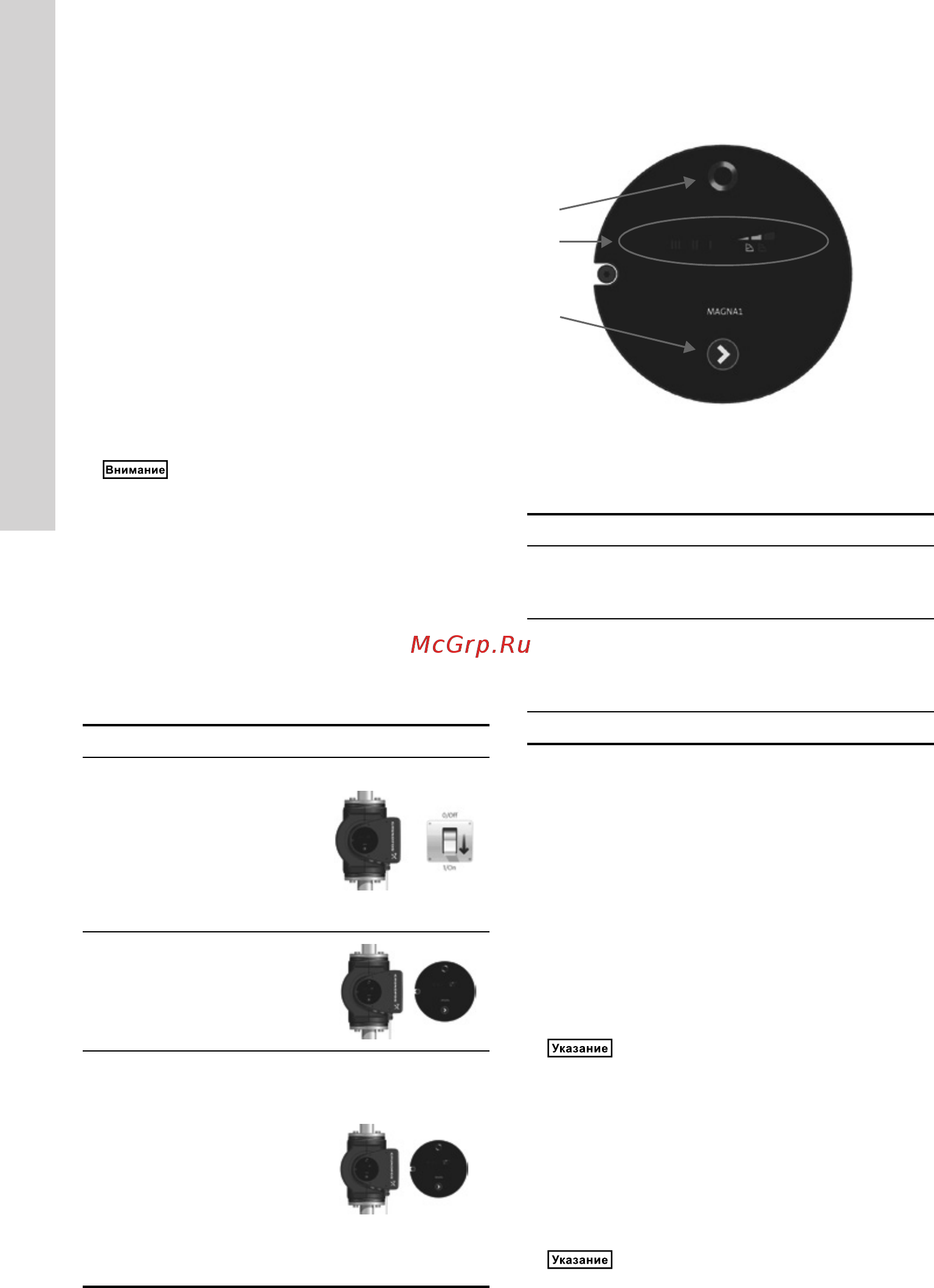

11. Эксплуатация
11.1 Панель управления
11.1.1 Обзор панели управления
TM05 5552 3812
1
2
3
Рис. 20 Панель управления
Панель управления насосом состоит из
следующих элементов:
Поз. Наименование
1
Индикатор работы системы Grundfos
Eye.
См. раздел 11.1.2 Grundfos Eye.
2
Восемь световых полей, отображающих
текущий режим работы насоса.
См. раздел 11.1.3 Световые поля, ото-
бражающие режим работы насоса.
3 Кнопка выбора режима работы насоса.
11.1.2 Grundfos Eye
Индикатор Grundfos Eye включается при подаче
электропитания. См. рис. 20, поз. 1.
Grundfos Eye - это световой индикатор, который
показывает информацию о текущем состоянии
насоса. Световой индикатор мигает в различных
последовательностях, сигнализируя о следующих
состояниях:
• электропитание включено/выключено
• аварийные сигналы насоса.
Неполадки, нарушающие работу
насоса, (например, блокировка
ротора) отображаются
на индикаторе Grundfos Eye.
При обнаружении неполадок устраните их и
перезапустите насос, отключив и снова включив
питание насоса.
При вращении рабочего колеса,
например, во время заливки
насоса водой, вырабатывается
энергия, достаточная для
подсветки панели управления
даже при отключенном питании
насоса.
