![Grundfos MAGNA1 32-40 180 97924162 [36/60] Құрастыру күйі](/views2/1367721/page36/bg24.png)
36
Қазақша (KZ)
Кезең Әрекет Иллюстрация
4
Ернемекпен
орнатылым:
Бұрандалар,
шайбалар мен
сомындарды
орнатыңыз.
Бұрандалар
көлемі жүйедегі
қысымға сəйкес
таңдалып
алынады.
Ернемекті
қосылымдарда
қолданылатын
бұрандаларды
тарту сəтінде
ұсынылатын
мəліметтерді
2-қосымшадан
қараңыз.
Бұрандамен
орындау:
Байланыстырушы
сомындарды
тартыңыз.
TM05 5516 3816
TM05 5517 3812

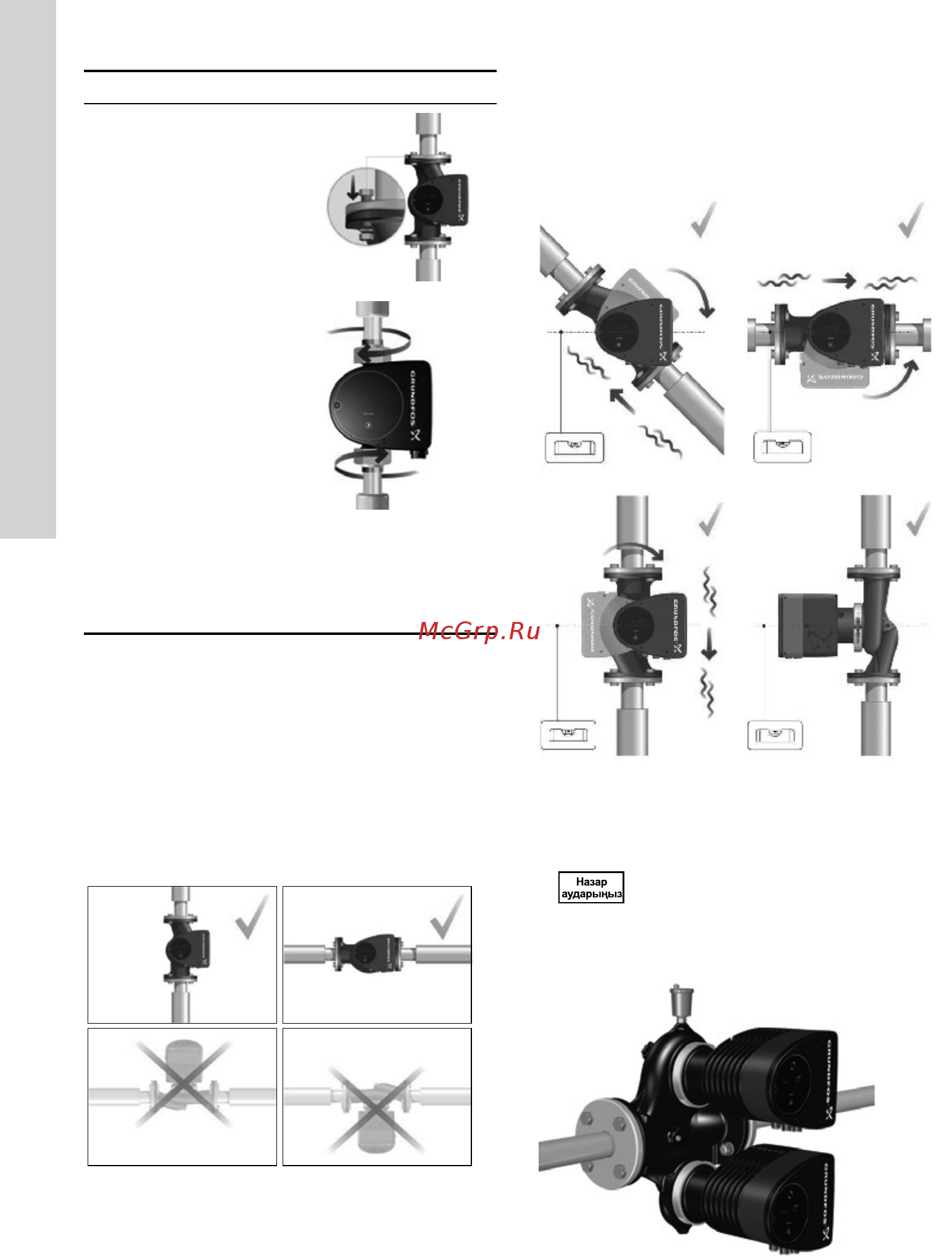

8.2 Құрастыру күйі
Сорғыны үнемі электр қозғалтқышы көлденең
орналасатындай етіп орнату керек.
• Тік құбыржетегінде сорғыны дұрыс құрастыру:
11-сур., А айқ. қар.
• Көлденең құбыржетегінде сорғыны дұрыс
құрастыру: 11-сур. В айқ. қар.
• Электр қозғалтқышы білігінің көлденең
орнатылған күйіндегі сорғы орнатылымына жол
берілмейді. 11-сур., C жəне D айқ. қар.
TM05 5518 3812
BA
DC
11-сур. Көлденең күйіндегі электр қозғалтқышы
білігімен орнатылған сорғысы
TM05 6062 4412
8.3 Басқару блогының күйі
Жеткілікті салқындатуды қамтамасыз ету үшін,
басқару блогы көлденең күйінде болуы керек,
мұнда Grundfos логотипі тік орналасады.
12-сур. қар.
TM05 5521 3812
TM05 5522 3812
TM05 5519 3812
TM05 5520 3812
12-сур. Көлденең күйіндегі басқару блокты сорғы
Көлденең құбыржетегінде
орнатылған қосарлы сорғылар
автоматты ауа бұрғыштармен
(Rp 1/4) сорғы корпусының
жоғарғы бөлігінде жабдықталуы
керек. 13-сур. қар.
13-сур. Автоматты ауа бұрғыш
