![Grundfos MAGNA1 D 32-40 180 97924367 [41/60] Қосылым сызбасы](/views2/1367721/page41/bg29.png)
41
Қазақша (KZ)
Кезең Әрекет Иллюстрация
1
Тығыздағыш
кабелін штекерден
босату жəне
қозғалту.
TM05 5545 3812
2
Штекер қақпағын
екі жағынан баса
отырып, оны
босатып алу.
TM05 5546 3812
Этап Действие Иллюстрация
3
Кабель желілерін
бір-бірден байланыс
қысқышына
бұрағышпен мұқият
баса отырып босату.
TM05 5547 3812
4
Енді штекер желілік
штепсельден
босатылып
алынды.
TM05 5548 3812
Штекерді бөлшектеу

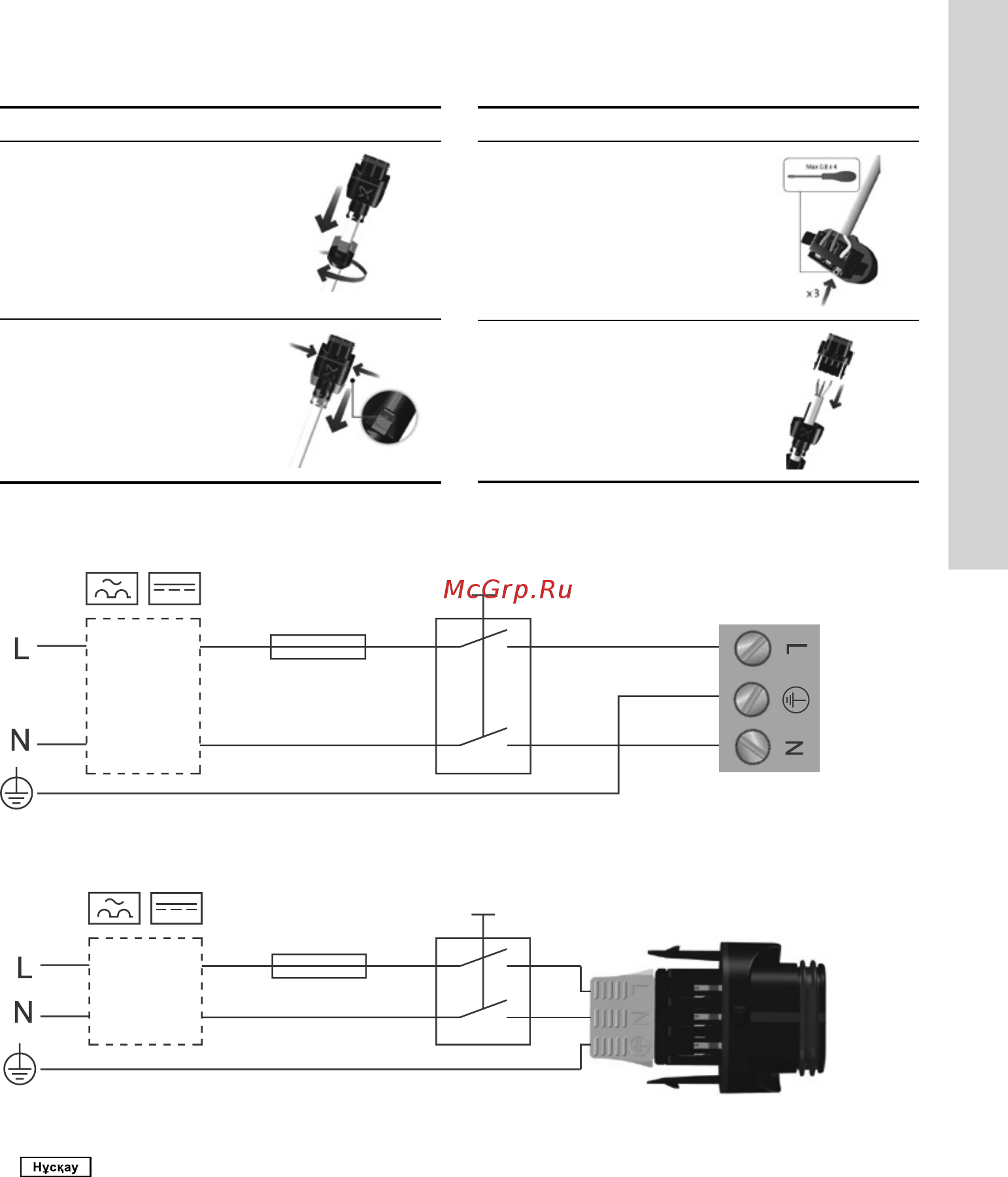

9.3 Қосылым сызбасы
TM03 2397 3712
Сыртқы ажыратқыш
Қалқымалы сақтандырғыш
(уақыт бойынша м.т. 10 A)
ҚАҚ
18-сур. Типтік қосылым мысалы, 1 x 230 B ±10 %, 50/60 Гц, қорғанышты жерге тұйықтау
TM05 5277 3712
Сыртқы
ажыратқыш
ҚАҚ
Қалқымалы сақтандырғыш
(уақыт бойынша м.т. 10A)
19-сур. ALPHA текерімен қосылым мысалы, 1 x 230 B ± 10 %, 50/60 Гц, қорғанышты жерге тұйықтау
Барлық кабельдер жергілікті нормаларға сəйкес қосылуы керек.
