23
Русский (RU)
Выбор правильной кривой регулирования с
постоянным давлением зависит от параметров
системы отопления, в которой установлен насос, и
фактической тепловой нагрузки.
Кривая при фиксированной частоте вращения
(I, II или III)
В режиме использования кривой при
фиксированной частоте вращения насос
работает с постоянной частотой вращения вне
зависимости от фактической тепловой нагрузки
в системе. Рабочая характеристика насоса
определяется выбранной кривой (I, II или III). На
рис. 26 показан график рабочей характеристики
насоса при выбранной кривой II. Дополнительную
информацию смотрите в разделе 16. Обнаружение
и устранение неисправностей.
TM05 5557 3812
Q
H

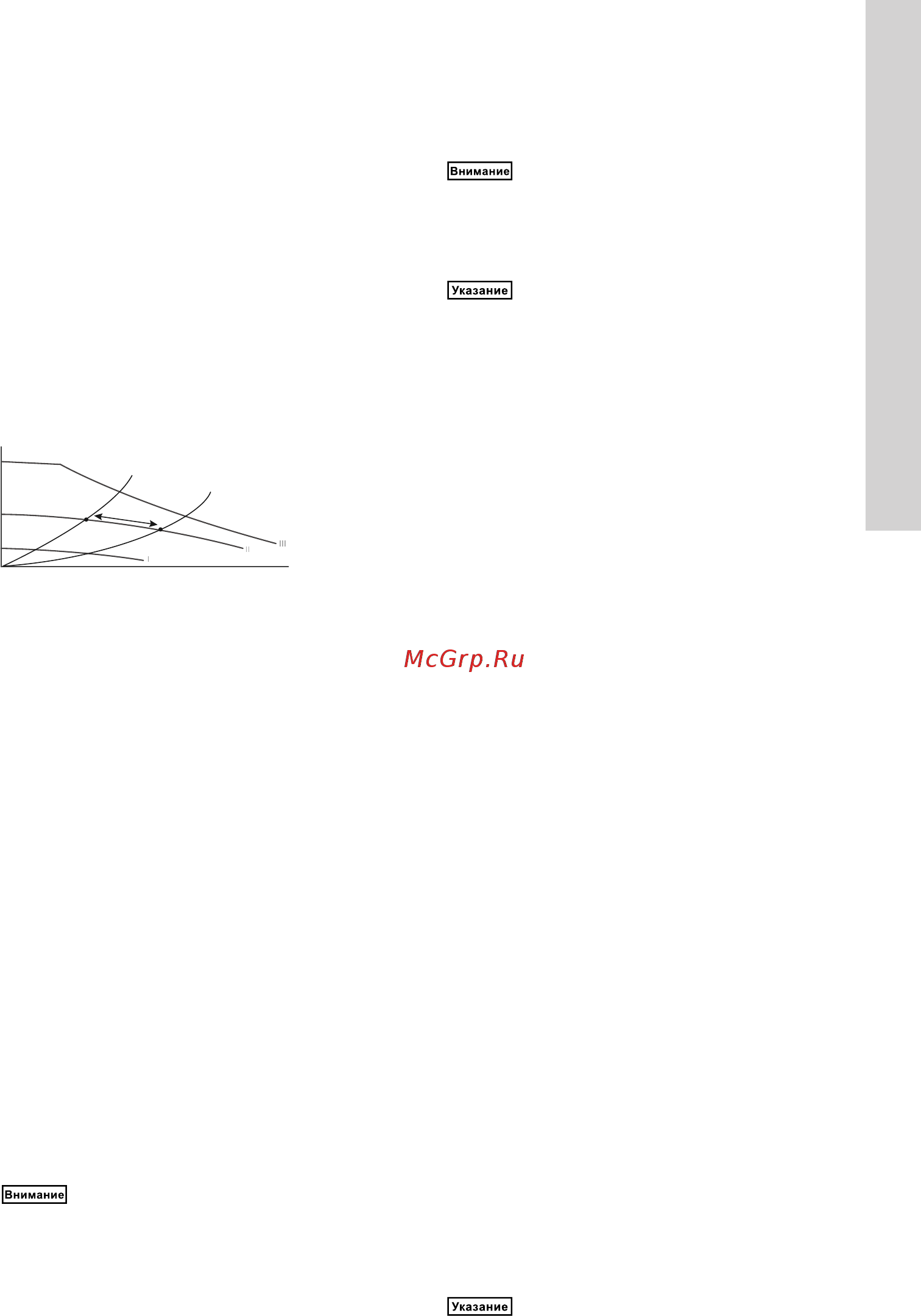

Рис. 26 Настройки трех кривых при фиксированной
частоте вращения
Выбор настроек нужной кривой при фиксированной
частоте вращения зависит от параметров системы
отопления, в которой установлен насос.
Дополнительные указания по эксплуатации изделия
приведены в Кратком руководстве (Quick Guide).
12. Техническое обслуживание
Техническое облуживание насоса должно
предусматривать: проверку раз в 3 месяца
целостности электрического кабеля и
электрической колодки. Также необходимо с
той же регулярностью проверять целостность
подсоединения входного и выходного патрубков
насоса/насосов.
13. Вывод из эксплуатации
Для того чтобы вывести насосы из эксплуатации,
необходимо перевести сетевой выключатель
в положение «Отключено».
Все электрические
линии, расположенные до
сетевого выключателя,
постоянно находятся под
напряжением. Поэтому, чтобы
предотвратить случайное или
несанкционированное включение
оборудования, необходимо
заблокировать сетевой
выключатель.
14. Защита от низких температур
Если насос в холодное время
не эксплуатируется, следует
принять необходимые
меры для предотвращения
повреждений от воздействия
низких температур.
Добавление в теплоноситель
присадок с плотностью и/или
кинематической вязкостью
выше, чем у воды, снижает
производительность насоса.
15. Технические данные
Напряжение питания
1 x 230 В ± 10 %, 50/60 Гц, защитное заземление.
Защита электродвигателя
Внешняя защита электродвигателя насоса не
требуется.
Степень защиты
IPX4D.
Класс изоляции
F.
Относительная влажность воздуха
Максимум 95 %.
Диапазон температуры окружающей среды
от 0 °C до +40 °C.
Температурный класс
TF110
Температура жидкости
Непрерывного действия: от -10 °C до +110 °C.
Насосы из нержавеющей стали в хозяйственно-
питьевых системах горячего водоснабжения:
В хозяйственно-питьевых системах горячего
водоснабжения рекомендуется поддерживать
температуру рабочей среды ниже +65 °C, чтобы
исключить риск образования известковых отложений.
Давление в системе
Максимально допустимое давление в системе
указано на фирменной табличке насоса:
PN 6: 6 бар / 0,6 МПа
PN 10: 10 бар / 1,0 МПа
PN 16: 16 бар / 1,6 МПа
Минимальное давление на входе
Для предотвращения кавитационного шума и
повреждения подшипников при эксплуатации
насоса на его всасывающем патрубке должно
поддерживаться минимальное давление
(см. табл. ниже).
Значения в приведенной ниже
таблице даны для одинарных
насосов или сдвоенных
насосов, работающих в режиме
одинарного.
