Grundfos MAGNA1 32-80 180 97924164 [9/60] Упаковка и перемещение

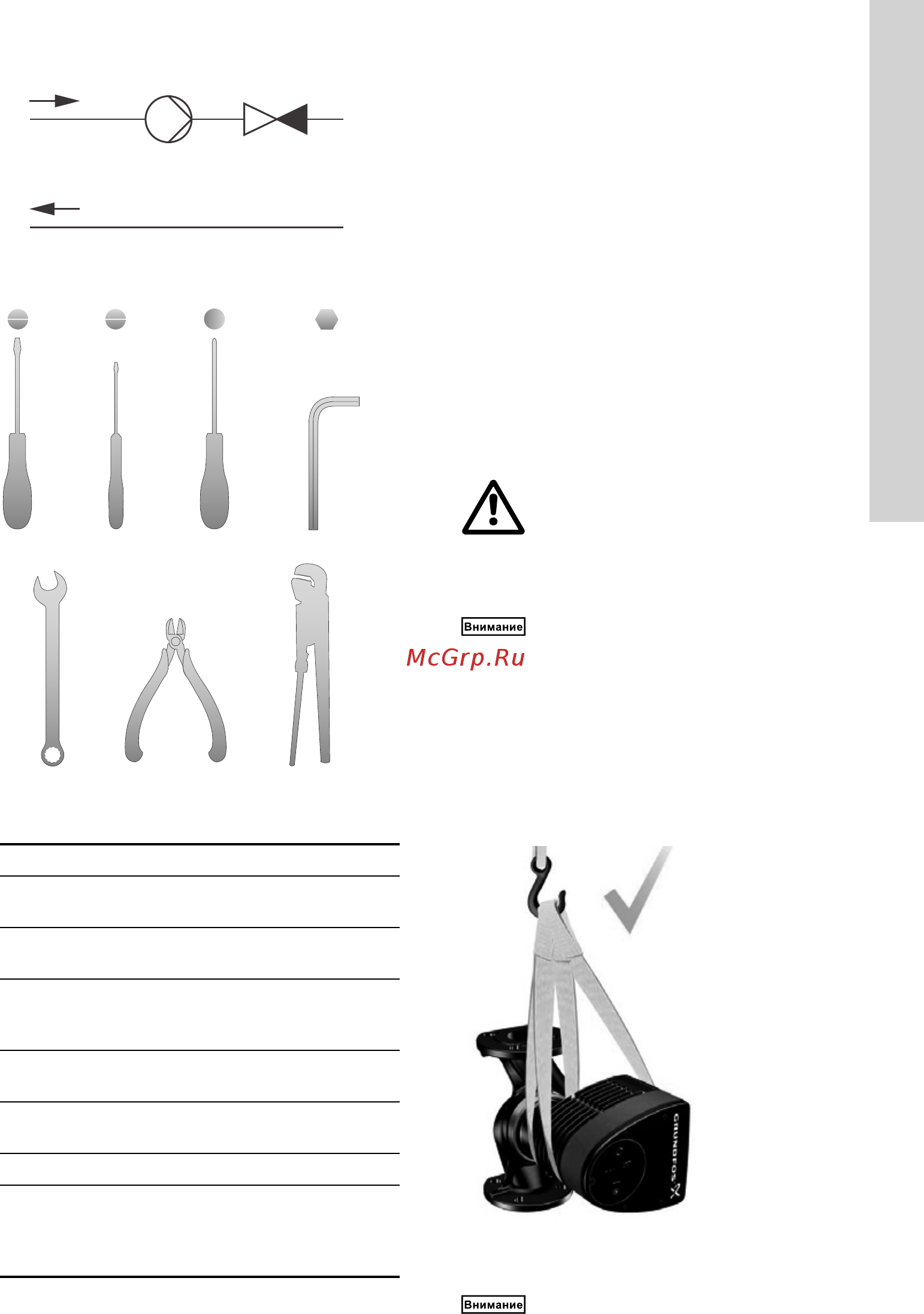

![Grundfos MAGNA1 25-100 180 97924145 [9/60] Упаковка и перемещение](/views2/1367721/page9/bg9.png)
Русский (RU)
9
TM05 3055 0912
Рис. 5 Обратный клапан
Инструменты
TM05 6472 4712
02XT0.8 x 2.
10
.55.3 x 6.0
12
34
56 7
Рис. 6 Рекомендуемые инструменты
Поз. Инструмент Типоразмер
1
Отвёртка
прямошлицевая
1,2 x 8,0 мм
2
Отвёртка
прямошлицевая
0,6 x 3,5 мм
3
Отвёртка с жалом
звездообразной
формы
TX20
4
Торцевой
шестигранный ключ
5,0 мм
5
Гаечный ключ с
открытым зевом
В зависимости
от размера DN
6 Бокорезы
7 Трубный ключ
Используется
только для
насосов
с муфтами
* Данные инструменты в комплект поставки не
входят.
5. Упаковка и перемещение
5.1 Упаковка
При получении оборудования проверьте
упаковку и само оборудование на наличие
повреждений, которые могли быть получены
при транспортировке. Перед тем как выкинуть
упаковку, тщательно проверьте, не остались ли в
ней документы и мелкие детали. Если полученное
оборудование не соответствует вашему заказу,
обратитесь к поставщику оборудования. Если
оборудование повреждено при транспортировке,
немедленно свяжитесь с транспортной компанией
и сообщите поставщику оборудования. Поставщик
сохраняет за собой право тщательно осмотреть
возможное повреждение.
5.2 Перемещение
Предупреждение
Следует соблюдать
ограничения местных норм и
правил в отношении подъёмных
и погрузочно-разгрузочных
работ, осуществляемых
вручную.
Запрещается поднимать
оборудование за питающий
кабель.
Насос следует всегда поднимать непосредственно
за головную часть или охлаждающие пластины.
См. рис. 7.
В случае с большими насосами может
потребоваться использование подъёмного
оборудования. Установите ремни для подъёма как
показано на рис. 7.
Рис. 7 Правильный способ строповки насоса
Не поднимайте головную часть
насоса за блок управления (красный
участок насоса). См. рис. 8.
TM05 5819 4112
