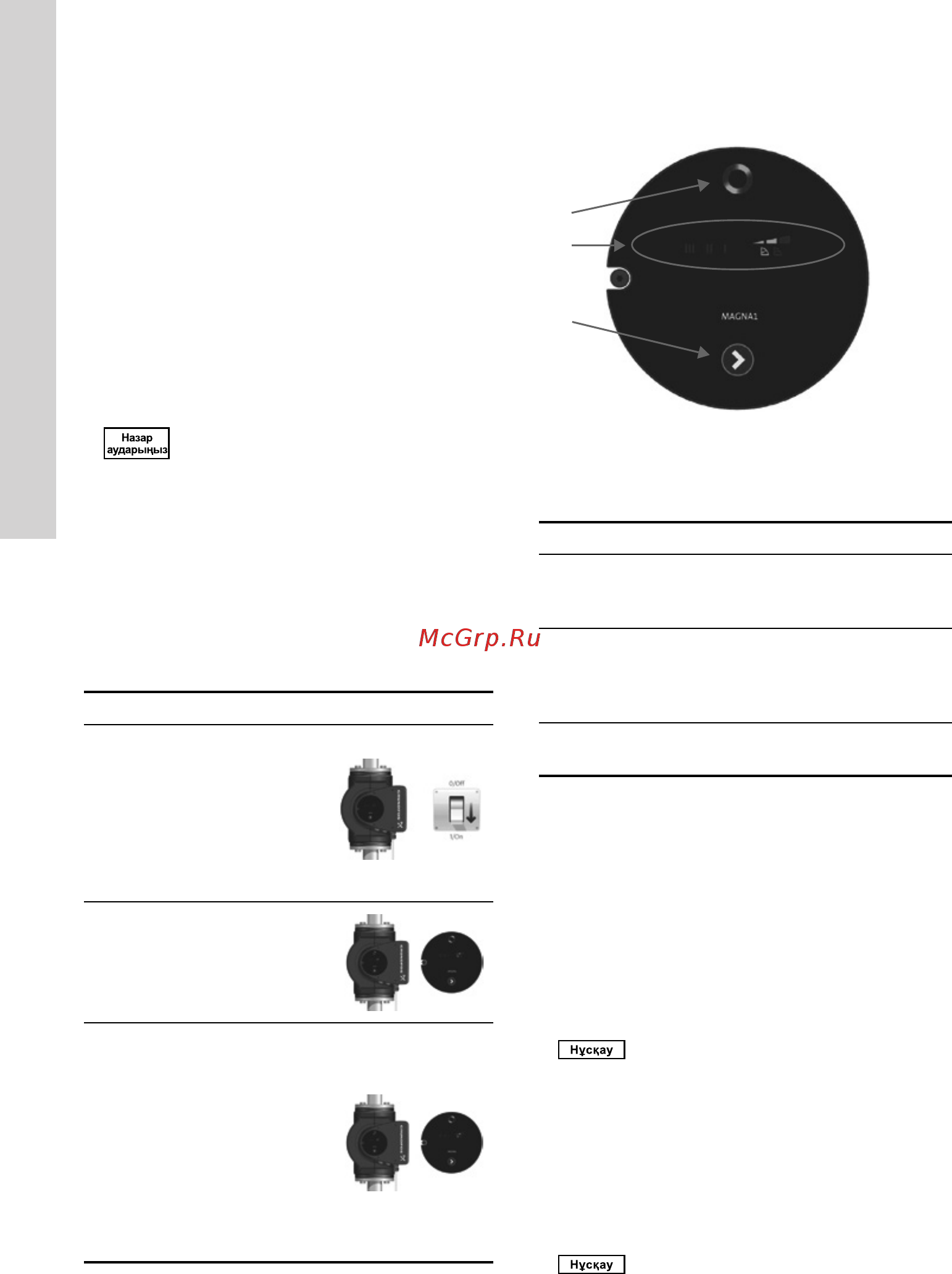

42
Қазақша (KZ)
10. Пайдалануға беру
Барлық бұйымдар дайындаушы-зауытта
қабылдау-тапсыру сынағынан өтеді.
Орнату орнындағы қосымша сынақтар талап
етілмейді.
Сорғы жүйеде өздігінен желдетіледі, сол уақытта
жүйеден жоғары нүктедегі ауаны жою қажет.
Пайдалануға енгізер алдында жүйе жұмыс
сұйықтығына толтырылуы керек жəне одан ауа
жойылуы тиіс. Сорғыға кірісте талап етілген
қысымды қамтамасыз ету қажет. 15. Техникалық
сипаттамалар тарауын қар.
Айдағыш клапан сорғы
іске қосылғаннан кейін
бірден ашық болуы керек.
Кері жағдайда аударып
қотару сұйықтығының
температурасы тым жоғары
болуы жəне жабдықтың
зақымдануын тудыруы мүмкін.
Пайдалану уақытында еткілікті айналымды
қамтамасыз ету үшін баспа клапаны 10%
номиналды шығынды өткізе алуы үшін, үнемі
ашық болуы керек. Кері жағдайда аударып қотару
сұйықтығы тым жоғары болуы мүмкін жəне
сорғының ақаулануына алып келуі мүмкін.
Кезең
Әрекет Иллюстрация
1
Сорғыға қоректі
қосу.
Ескерту.
Сорғыны қосқан
кезде шамасында
5 секундтан кейін
жұмыс істей
бастайды.
TM05 5550 3812
2
Бірінші іске қосу
барысындағы
басқару панелі
TM05 5551 3812
3
Сорғының
зауыттық күйге
келтірулерінде
пропорционалды
қарсы реттеу қисық
сызығы қысымның
орта мағынасымен
беріледі. Қарсы
реттеу тəртібін
жүйе қолдану бой-
ынша таңдау.
TM05 5551 3812
11. Пайдалану
11.1 Басқару панелі
11.1.1 Басқару панелін шолу
TM05 5552 3812
1
2
3
20-сур. Басқару панелі
Сорғымен басқару панелі келесі элементтерден
тұрады:
Айқ. Атауы
1
Grundfos Eye жүйесі жұмысының инди-
каторы.
11.1.2 Grundfos Eye тарауын қар.
2
Сорғы жұмысының ағымдағы режимін
бейнелейтін сегіз арықтық өрісі.
11.1.3 Сорғы жұмысының режимін
бейнелейтін жарық өрісі тарауын қар.
3
Сорғы жұмысының режимін таңдау
түймесі.
11.1.2 Grundfos Eye
Grundfos Eye индикаторы электр қорегін беру
барысында іске қосылады. 20-сур., 1-айқ. қар.
Grundfos Eye - сорғының ағымдағы күйі туралы
ақпаратты көрсететін жарық индикаторы. Жарық
индикаторы келесі күйлер туралы сигнал бере
отырып, əр түрлі салдарларда жыпылықтайды:
• электр қорегі қосулы/ажыратылған
• сорғының авариялық сигналы.
Сорғы жұмысын бұзатын
олқылықтар (мысалы,
ротордың блокталуы)
Grundfos Eye индикаторында
кескінделеді.
Олқылықты табу барысында оларды жойыңыз
жəне сорғы қорегін ажыратып қайта қосыңыз да,
сорғыны қайта іске қосыңыз.
Жұмыс дөңгелегін айналдыру
барысында, мысалы, сорғыға
су құю уақытында сорғының
ажыратылған қорегінің өзінде
басқару панелінің жануы үшін
жеткілікті қуат өндіріледі.
