Русский (RU)
15
Не следует закрывать
изоляционным материалом блок
или панель управления.
TM05 5549 3812

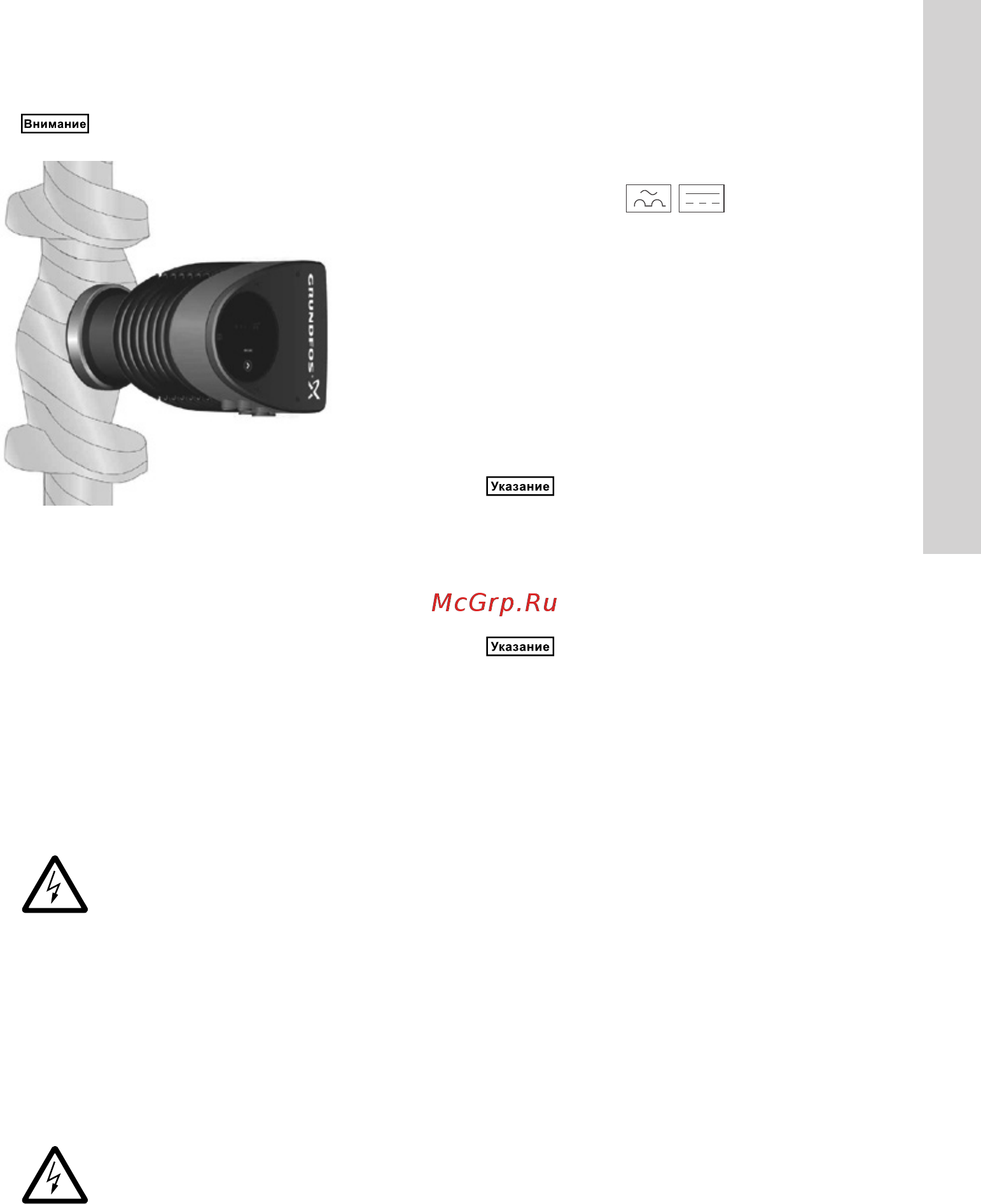

Рис. 17 Изоляция корпуса насоса и трубопровода
Дополнительная информация по монтажу
оборудования приведена в Кратком руководстве
(Quick Guide).
9. Подключение
электрооборудования
Выполните электрические подключения и
установите защиту в соответствии с местными
нормами и правилами. Убедитесь в том, что
значения рабочего напряжения и частоты тока
соответствуют номинальным данным, указанным
на фирменной табличке.
Предупреждение
Перед монтажом устройства
отключите электропитание.
Предупреждение
Насос должен быть подключён
к внешнему выключателю,
минимальный зазор между
контактами: 3 мм на всех
полюсах.
В качестве защиты от удара
током при отсутствии
непосредственного
прикосновения необходимо
использовать метод
заземления или зануления.
Если насос подключается
к электроустановке, в которой
в качестве дополнительной
защиты используется
выключатель тока утечки
на землю (УЗО), то последний
должен срабатывать при
наличии в токах замыкания
на землю составляющей
постоянного тока
(пульсирующей составляющей
постоянного тока).
Выключатель тока утечки
на землю должен быть
промаркирован первым
или обоими символами,
приведёнными ниже:
• Насос должен быть подключен к внешнему
сетевому выключателю.
• Внешняя защита электродвигателя насоса не
требуется.
• Электродвигатель оснащён тепловой защитой от
медленно нарастающих перегрузок и блокировки.
• При подаче питания запуск насоса происходит
приблизительно через 5 секунд.
Количество пусков и остановов
насоса путем подачи и
отключения питающего
напряжения не должно
превышать одного раза в 15
минут.
Насос можно подсоединить
к блоку питания двумя
различными способами,
т.е. через клеммы и через
штекер. Имеются варианты
подсоединения, как для
фланцевого, так и для
резьбового исполнения.
9.1 Напряжение питания
1 x 230 В ± 10 %, 50 Гц, защитное заземление.
Допуски напряжения предполагают некоторые
колебания напряжения сети питания. Значения
допусков напряжения недействительны при работе
насосов под напряжением, отличном от указанного
на фирменной табличке.
