Русский (RU)
16

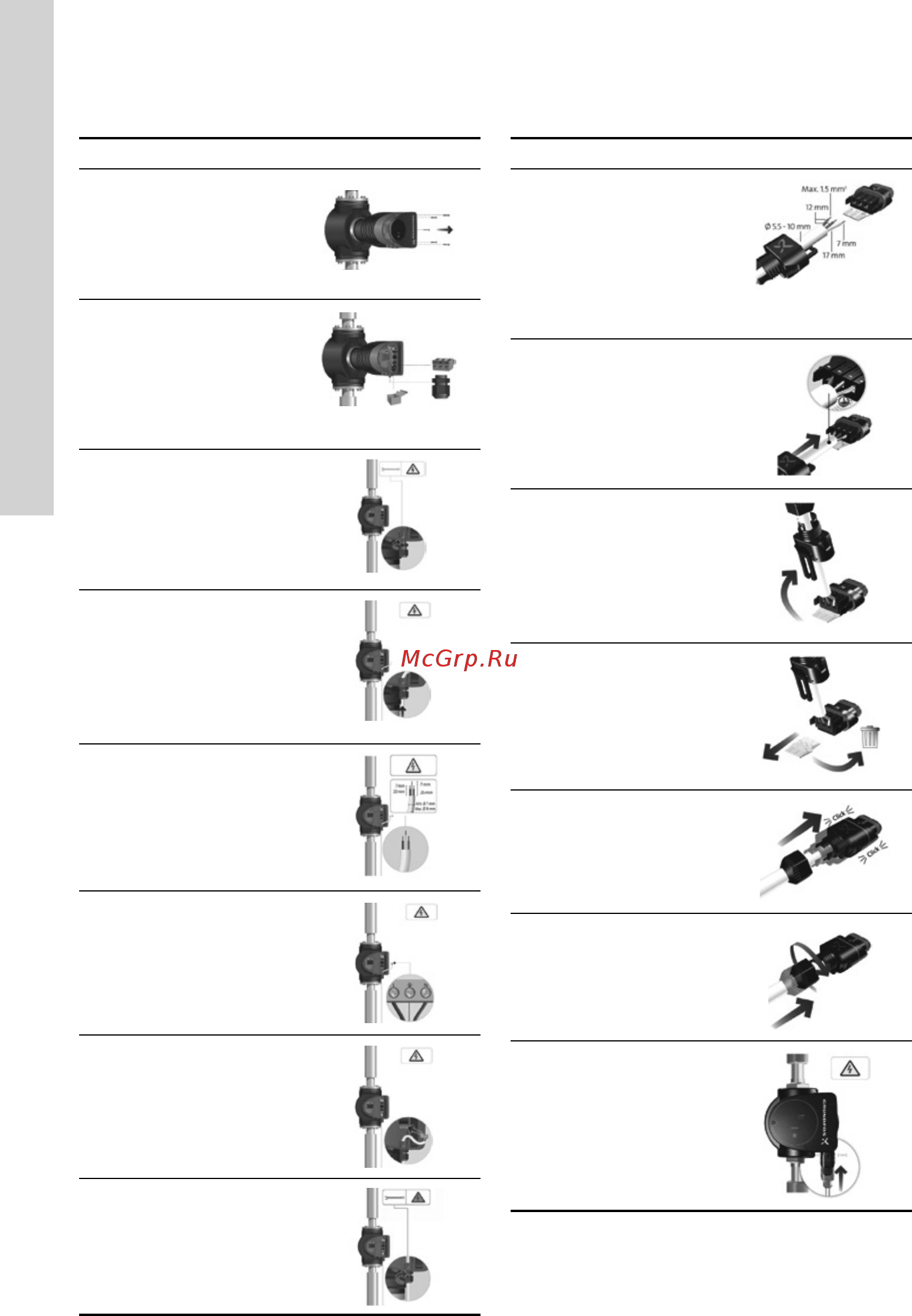

9.2 Подключение к источнику питания
9.2.1 Модификации с подключением через
клеммы
Этап Действие Иллюстрация
1
Снять с блока
управления
переднюю крышку.
Примечание.
Не удалять винты
из крышки.
TM05 5530 3812
2
Вынуть сетевой
штекер и
уплотнение кабеля
из бумажного
пакета, который
включён в комплект
поставки насоса.
TM05 5531 3812
3
Подсоединить
уплотнение кабеля
к блоку управления.
TM05 5532 3812
4
Пропустить сетевой
кабель через
кабельный ввод.
TM05 5533 3812
5
Снять изоляцию
с жил кабеля,
как показано
на иллюстрации.
TM05 5534 3812
6
Подсоединить
жилы сетевого
кабеля к сетевому
штекеру.
TM05 5535 3812
7
Вставить
сетевой штекер в
соответствующее
гнездо блока
управления
насосом.
TM05 5536 3812
8
Затянуть
уплотнение
кабеля. Установить
переднюю крышку
на место.
TM05 5537 3812
9.2.2 Модификации с подключением через
штекер
Сборка штекера
Этап Действие Иллюстрация
1
Установить
уплотнение кабеля
и крышку штекера
на кабель. Снять
изоляцию с
жил кабеля, как
показано
на иллюстрации.
TM05 5538 3812
2
Подсоединить
жилы сетевого
кабеля к сетевому
штекеру.
TM05 5539 3812
3
Согнуть кабель так,
чтобы его жилы
были направлены
вверх.
TM05 5540 3812
4
Вытянуть
установочную
пластину
и выбросить ее.
TM05 5541 3812
5
Нажать на крышку
штекера до
щелчка, закрепив
ее на сетевом
штекере.
TM05 5542 3812
6
Затянуть
уплотнение
кабеля на сетевом
штекере.
TM05 5543 3812
7
Вставить
сетевой штекер
в соответствующее
гнездо блока
управления
насосом.
TM05 5544 3812
