56
TM05 5275 3512

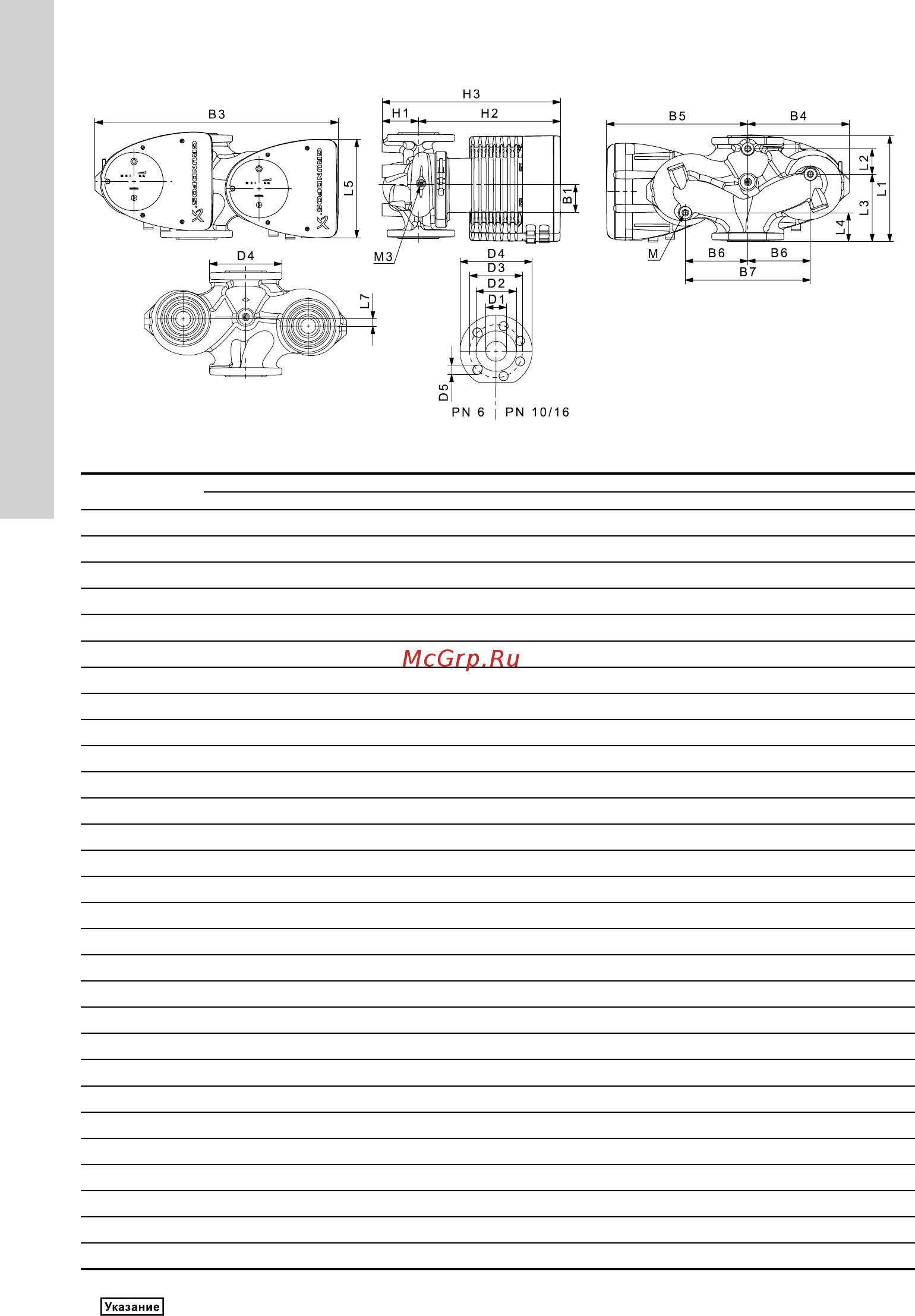

Рис. 34 Габаритные размеры, сдвоенные насосы, фланцевая версия с подключением через клеммы
Тип насоса
Габаритные размеры (мм)
L1 L2 L3 L4 L5
L7
B1 B3 B4 B5 B6 B7 H1 H2 H3 D1 D2 D3 D4 D5 M
MAGNA1 D 32-120 F
220 97 90 50 204 50 84 502 210 294 130 260 68 300 368 32 76 90/100 140 14/19 12
MAGNA1 D 40-80 F
220 53 140 60 204 14 84 502 210 294 130 260 76 303 379 40 84 100/110 150 14/19 12
MAGNA1 D 40-100 F
220 53 140 60 204 14 84 502 210 294 130 260 76 303 379 40 84 100/110 150 14/19 12
MAGNA1 D 40-120 F
250 58 155 75 204 0 84 512 220 294 130 260 69 303 372 40 84 100/110 150 14/19 12
MAGNA1 D 40-150 F
250 58 155 75 204 0 84 512 220 294 130 260 69 303 372 40 84 100/110 150 14/19 12
MAGNA1 D 40-180 F
250 58 155 75 204 0 84 512 220 294 130 260 69 303 372 40 84 100/110 150 14/19 12
MAGNA1 D 50-40 F
240 48 160 45 204 45 84 515 221 294 130 260 75 304 379 50
102
110/125 165 14/19 12
MAGNA1 D 50-60 F
240 48 160 45 204 45 84 515 221 294 130 260 75 304 379 50
102
110/125 165 14/19 12
MAGNA1 D 50-80 F
240 48 160 45 204 45 84 515 221 294 130 260 75 304 379 50
102
110/125 165 14/19 12
MAGNA1 D 50-100 F
280
175
75 75 204 0 84 517 223 294 130 260 75 304 379 50
102
110/125 165 14/19 12
MAGNA1 D 50-120 F
280
175
75 75 204 0 84 517 223 294 130 260 75 304 379 50
102
110/125 165 14/19 12
MAGNA1 D 50-150 F
280
175
75 75 204 0 84 517 223 294 130 260 75 304 379 50
102
110/125 165 14/19 12
MAGNA1 D 50-180 F
280
175
75 75 204 0 84 517 223 294 130 260 75 304 379 50
102
110/125 165 14/19 12
MAGNA1 D 65-40 F
340
218
92 92 204 0 84 522 228 294 130 260 77 312 389 65 119 130/145 185 14/19 12
MAGNA1 D 65-60 F
340
218
92 92 204 0 84 522 228 294 130 260 77 312 389 65 119 130/145 185 14/19 12
MAGNA1 D 65-80 F
340
218
92 92 204 0 84 522 228 294 130 260 77 312 389 65 119 130/145 185 14/19 12
MAGNA1 D 65-100 F
340
218
92 92 204 0 84 522 228 294 130 260 77 312 389 65 119 130/145 185 14/19 12
MAGNA1 D 65-120 F
340
218
92 92 204 0 84 522 228 294 130 260 77 312 389 65 119 130/145 185 14/19 12
MAGNA1 D 65-150 F
340
218
92 92 204 0 84 522 228 294 130 260 77 312 389 65 119 130/145 185 14/19 12
MAGNA1 D 80-40 F
360
218
102
102
204 0 84 538 244 294 130 260 97 318 415 80
128
150/160 200 19 12
MAGNA1 D 80-60 F
360
218
102
102
204 0 84 538 244 294 130 260 97 318 415 80
128
150/160 200 19 12
MAGNA1 D 80-80 F
360
218
102
102
204 0 84 538 244 294 130 260 97 318 415 80
128
150/160 200 19 12
MAGNA1 D 80-100 F
360
218
102
102
204 0 84 538 244 294 130 260 97 318 415 80
128
150/160 200 19 12
MAGNA1 D 80-120 F
360
218
102
102
204 0 84 538 244 294 130 260 97 318 415 80
128
150/160 200 19 12
MAGNA1 D 100-40 F
450
243
147
147
204 0 84 551 252 299 135 270 103 330 434 100
160
170 220 19 12
MAGNA1 D 100-60 F
450
243
147
147
204 0 84 551 252 299 135 270 103 330 434 100
160
170 220 19 12
MAGNA1 D 100-80 F
450
243
147
147
204 0 84 551 252 299 135 270 103 330 434 100
160
170 220 19 12
MAGNA1 D 100-100 F
450
243
147
147
204 0 84 551 252 299 135 270 103 330 434 100
160
170 220 19 12
MAGNA1 D 100-120 F
450
243
147
147
204 0 84 551 252 299 135 270 103 330 434 100
160
170 220 19 12
M3: Резьба Rp 1/4 для отверстий воздухоотводчика доступна для всех моделей.
