Русский (RU)
21
11.3. Краткое описание настроек
TM05 2777 0512
III
II
I
H
PP3
CP3
CP2
PP1
CP1
PP2
Q

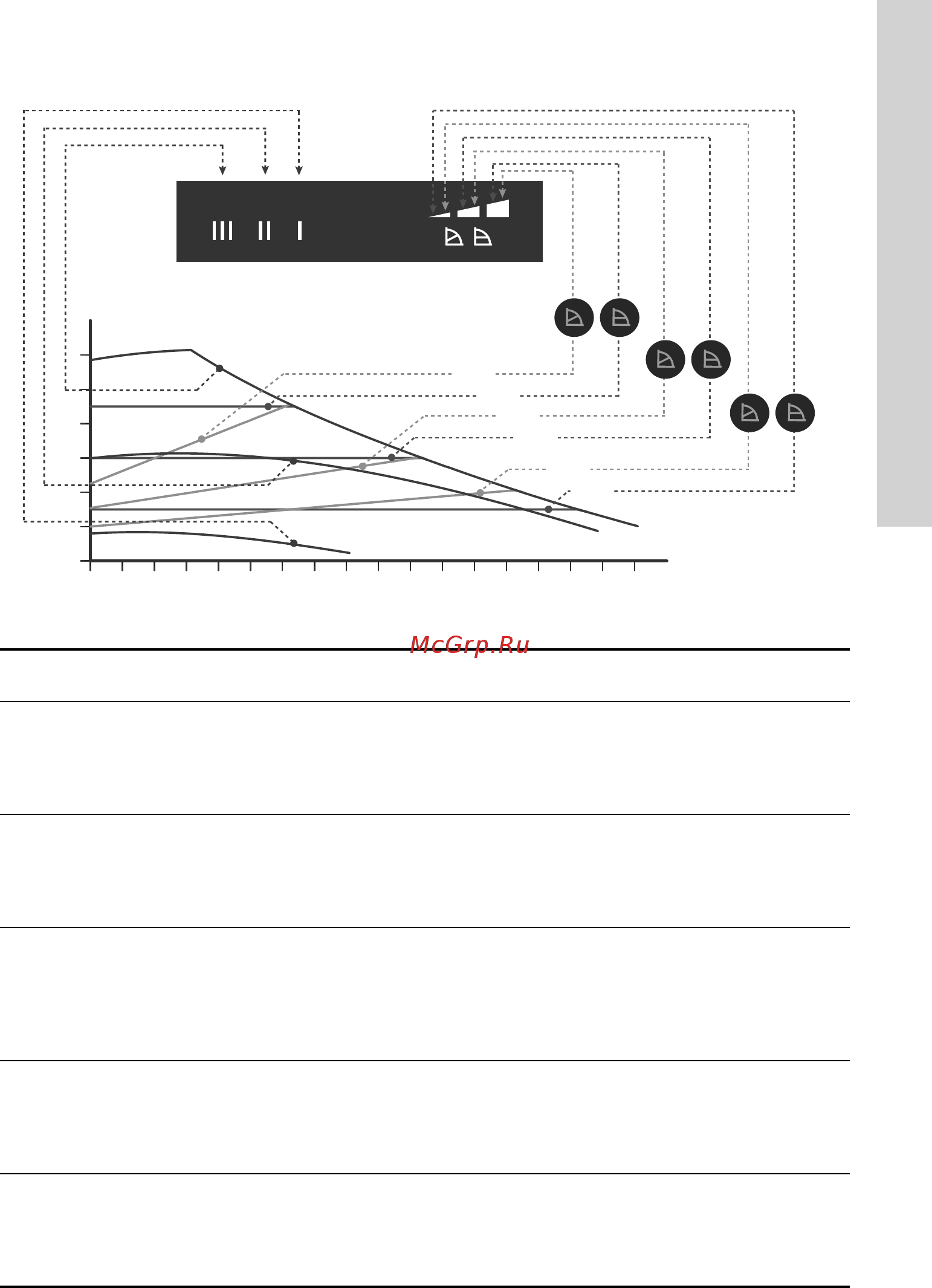

Рис. 22 Режимы работы насоса в зависимости от рабочих характеристик
Настройка
Кривая характеристики
насоса
Функциональное назначение
PP1
Кривая пропорционального
регулирования с минимальным
значением давления
Рабочая точка насоса будет смещаться вверх или вниз по
кривой пропорционального регулирования с минимальным
значением давления в зависимости от тепловой нагрузки.
См рис. 22. Напор (давление) падает при снижении тепловой
нагрузки и увеличивается при повышении тепловой нагрузки.
PP2
Кривая пропорционального
регулирования со средним
значением давления
Рабочая точка насоса будет смещаться вверх или вниз
по кривой пропорционального регулирования со средним
значением давления в зависимости от тепловой нагрузки.
См. рис. 22. Напор (давление) падает при снижении тепловой
нагрузки и увеличивается при повышении тепловой нагрузки.
PP3
Кривая пропорционального
регулирования с
максимальным значением
давления
Рабочая точка насоса будет смещаться вверх или
вниз по кривой пропорционального регулирования с
максимальным значением давления в зависимости от
тепловой нагрузки. См. рис. 22. Напор (давление) падает
при снижении тепловой нагрузки и увеличивается при
повышении тепловой нагрузки.
CP1
Кривая регулирования с
минимальным постоянным
значением давления
Рабочая точка насоса будет удаляться или приближаться
по кривой регулирования с минимальным постоянным
значением давления в зависимости от тепловой нагрузки
в системе. См. рис. 22. Напор (давление) остаётся
постоянным вне зависимости от тепловой нагрузки.
CP2
Кривая регулирования
со средним постоянным
значением давления
Рабочая точка насоса будет удаляться или приближаться
по кривой регулирования со средним постоянным
значением давления в зависимости от тепловой нагрузки
в системе. См. рис. 22. Напор (давление) остаётся
постоянным вне зависимости от тепловой нагрузки.
