Русский (RU)
14

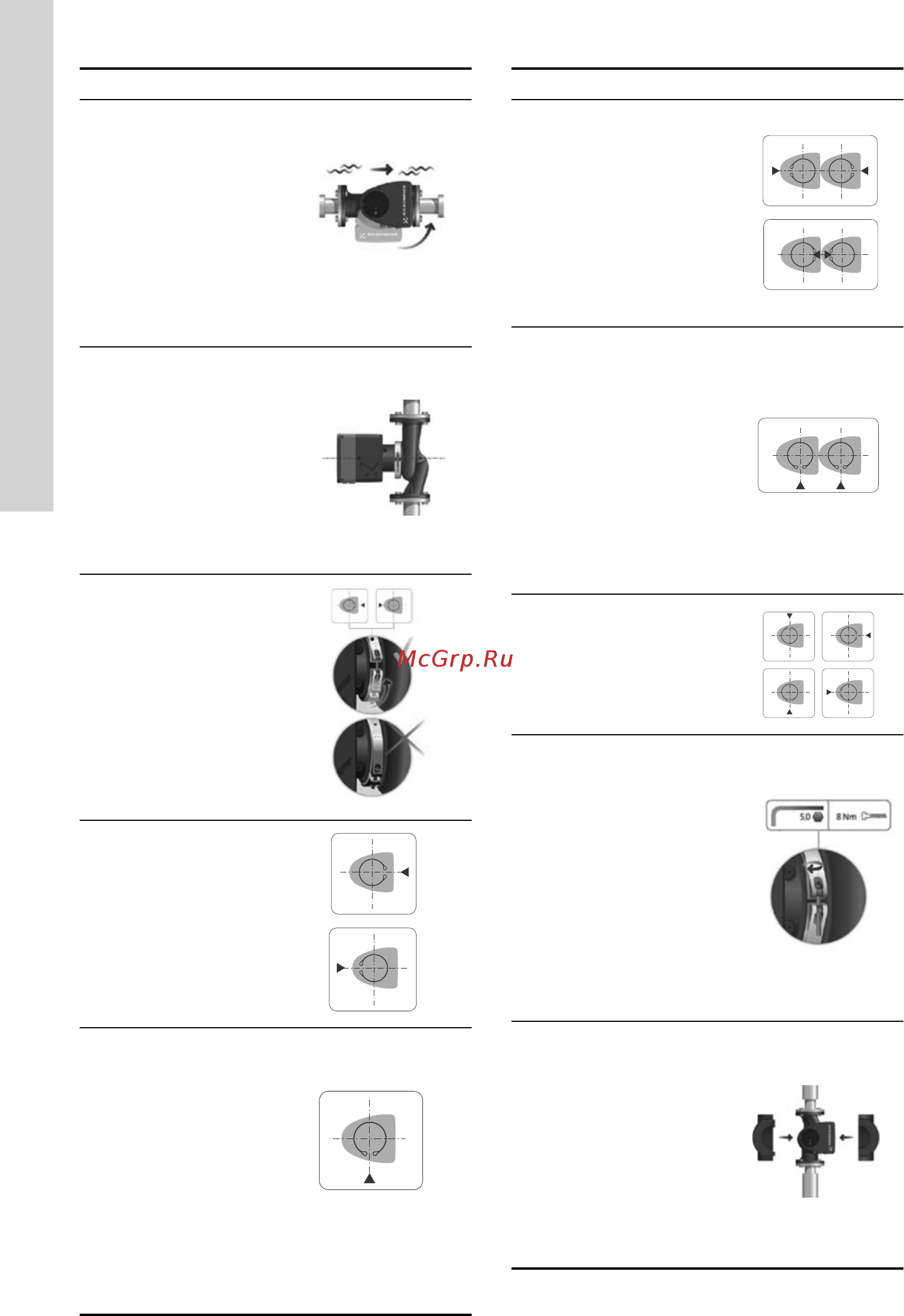

Этап Действие Иллюстрация
2
Аккуратно вращая,
повернуть головную
часть насоса в
необходимое
положение. Если
головную часть
насоса заклинило,
необходимо
освободить
её, аккуратно
постукивая
резиновой киянкой.
TM05 5526 3812
3
Расположить
блок управления
горизонтально,
чтобы логотип
Grundfos
располагался
вертикально. Вал
электродвигателя
должен
располагаться
горизонтально.
TM05 5527 3812
4
Ориентируясь
по дренажному
отверстию в
корпусе статора,
расположить зев
зажимного кольца,
как показано на
этапе 4a, 4b, 4c, 4d
или 4е.
TM05 2870 0612
4a
Одинарный
насос с фланцем.
Расположить
зажимное кольцо
так, чтобы зев
зажимного кольца
был обращён к
стрелке. Зев может
располагаться на 3
или на 9 часов.
TM05 2918 0612 - TM05 2871 0612
4b
Одинарный насос
с фланцем.
Примечание:
Для следующих
типоразмеров
насосов зев
зажимного кольца
также может
располагаться на 6
часов:
• DN 65
• DN 80
• DN 100.
TM05 2899 1912
Этап Действие Иллюстрация
4c
Сдвоенный насос.
Расположить
зажимные кольца
так, чтобы зев
каждого из них
был обращён к
стрелкам.
Зев каждого
кольца может
располагаться на 3
или на 9 часов.
TM05 2917 0612 - TM05 2873 0612
4d
Сдвоенный насос.
Примечание.
Для следующих
типоразмеров
насосов зев
зажимного кольца
также может
располагаться на 6
часов:
• DN 65
• DN 80
• DN 100.
TM05 2897 1912
4e
Одинарный
насос с резьбой.
Зев зажимного
кольца может
располагаться на 3,
6, 9 или 12 часов.
TM05 5528 3812
5
Установить винт,
фиксирующий
зажимное кольцо,
и затянуть его с
усилием 8 ± 1 Нм.
Примечание.
Не следует
затягивать винт
прикладывая
дополнительное
усилие, если
с зажимного
кольца капает
вода-конденсат.
TM05 2872 0612
6
Установить
теплоизоляционные
кожухи.
Примечание.
Теплоизоляционные
кожухи для
насосов систем
кондиционирования
воздуха и
охлаждения
заказываются
отдельно.
TM05 5529 3812
