Русский (RU)
6
При транспортировании упакованное
оборудование должно быть надежно закреплено на
транспортных средствах с целью предотвращения
самопроизвольных перемещений.
Условия хранения оборудования должны
соответствовать группе «С» ГОСТ 15150.
Температура окружающей среды при
транспортировке: от -40°C до +70°C.
Максимальный назначенный срок хранения
составляет 3 года.

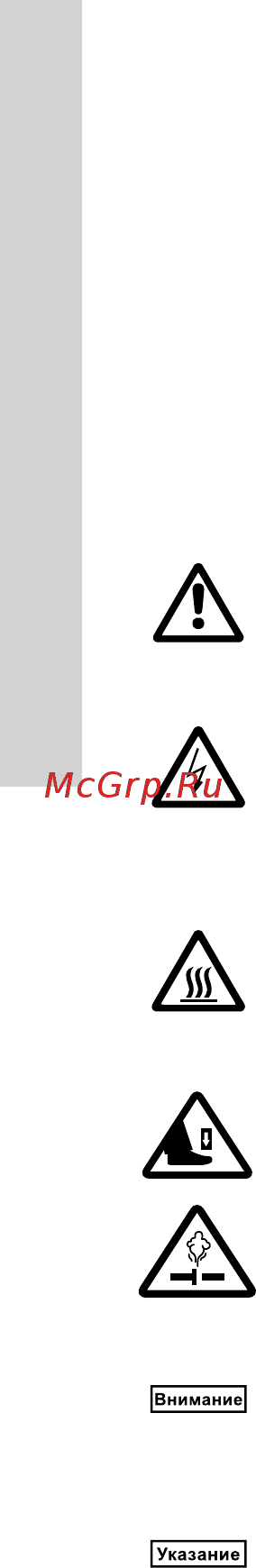

3. Значение символов и надписей
в документе
Предупреждение
Несоблюдение данных указаний
может иметь опасные для
здоровья людей последствия.
Предупреждение
Несоблюдение данных указаний
может стать причиной
поражения электрическим
током и иметь опасные
для жизни и здоровья людей
последствия.
Предупреждение
Контакт с горячими
поверхностями оборудования
может привести к ожогам
и тяжким телесным
повреждениям.
Предупреждение
Риск падения предметов, что
может привести к травмам.
Предупреждение
Выброс пара подразумевает
риск получения травм.
Указания по технике
безопасности, невыполнение
которых может вызвать отказ
оборудования, а также его
повреждение.
Рекомендации или указания,
облегчающие работу и
обеспечивающие безопасную
эксплуатацию оборудования.
4. Общие сведения об изделии
Данное Руководство распространяется на насосы
MAGNA1 и MAGNA1 D.
Насосы MAGNA1 представляют собой
комплексный ряд циркуляционных насосов
со встроенной системой регулирования,
обеспечивающей согласование
производительности насоса с фактическими
требованиями системы. Во многих системах
это приводит к значительной экономии энергии,
снижению шумов от терморегулирующих клапанов
и другой подобной арматуры, а также к улучшению
управляемости системы.
Нужный напор можно настроить с помощью кнопок
на панели управления.
Насос доступен в двух вариантах:
• с проточной частью из чугуна;
• с проточной частью из нержавеющей стали.
Во всех вариантах исполнения в зависимости от
модели насос доступен в резьбовом и фланцевом
присоединении, а модели с проточной частью из
чугуна доступны также в одинарном и сдвоенном
(MAGNA1 D) варианте.
Конструкция
Насосы MAGNA1 имеют герметично
изолированный ротор, т.е. насос и двигатель
составляют единый блок без торцевого
уплотнения всего с двумя сальниками в качестве
уплотнения. В качестве смазки для подшипников
служит перекачиваемая жидкость.
Насосы имеют следующие отличительные
особенности:
• Регулирование по пропорциональному
давлению;
• Регулирование по постоянному давлению;
• Режим кривой постоянных значений/постоянной
скорости;
• Нет необходимости во внешней защите
электродвигателя;
• Теплоизоляционные кожухи для одинарных
насосов, устанавливаемых в системах
отопления, поставляются в комплекте с насосом;
• Широкий температурный диапазон, в
котором температура жидкости не зависит от
температуры окружающей среды;
• Простота установки;
• Низкий уровень энергопотребления. Все насосы
серии MAGNA1 соответствуют требованиям EuP
2013 и 2015;
• Восемь световых полей для индикации настроек
насоса;
• Низкий уровень шума;
• Не требует технического обслуживания, долгий
срок службы.
