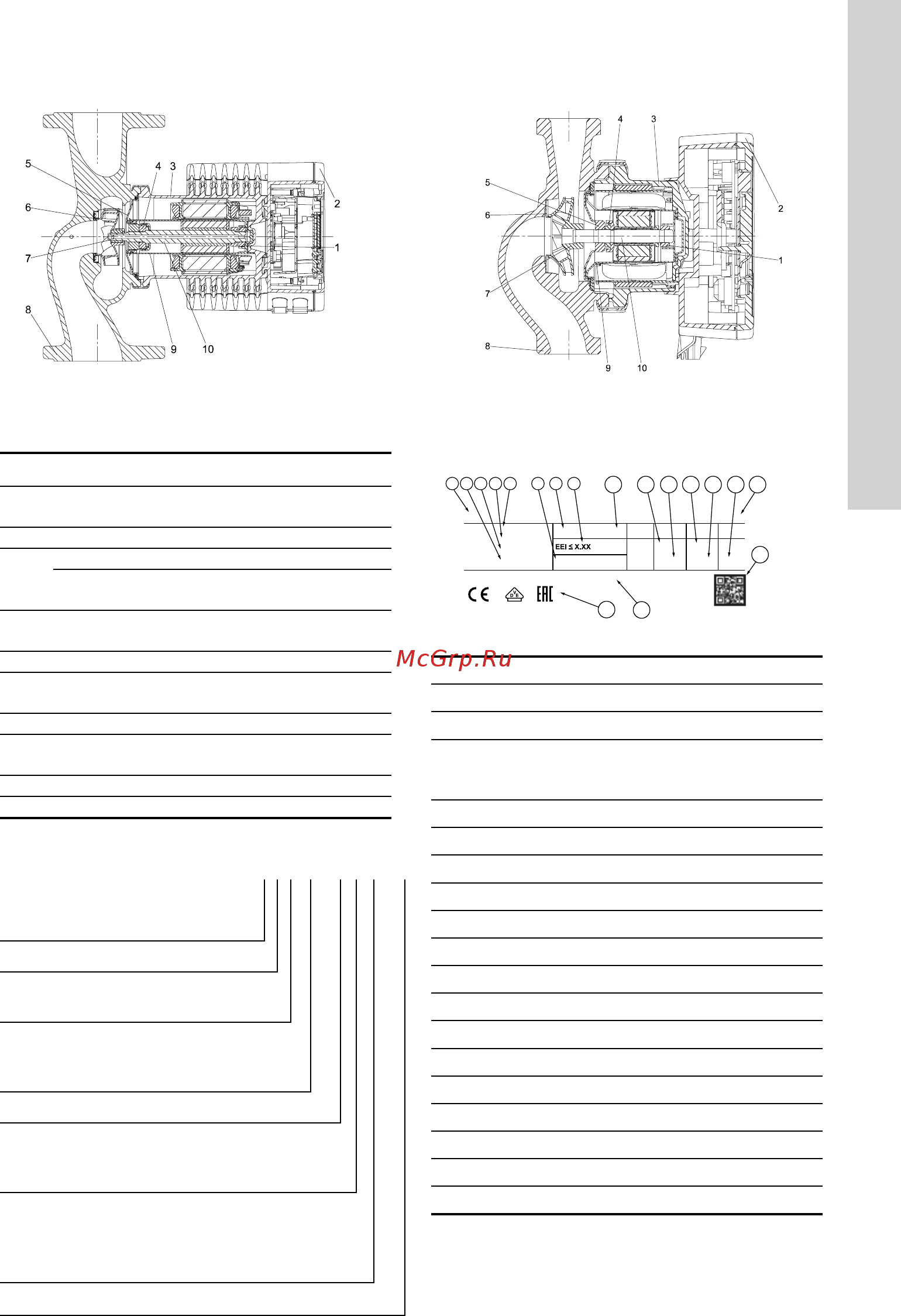

31
Қазақша (KZ)
Ернемекті нұсқа
1-сур. MAGNA1 сорғысының кесігі
Материалдар ерекшелігі
Айқ. Бөлшек Материал
1 Мойынтіректің
сыртқы шығыршығы
Алюминий
қышқылдануы
2 Басқару блогы Поликарбонат
3 Статор корпусы Алюминий
Шығыршықты
тығыздағыш
EPDM
4 Тіреуіш мойынтірек Алюминий
қышқылдануы/графит
5 Тіреуіш шайба Тот баспайтын болат
6 Жарықты
тығыздағыш
Тот баспайтын болат
7 Жұмыс дөңгелегі PES
8 Сорғы корпусы Шойын/тот
баспайтын болат
9 Сорғы корпусы PPS
10 Білік Тот баспайтын болат
MAGNA1 типтік мəні
Коды Мысалы MAGNA 1 D80 120 F N 220
Типтік қатар
Сорғының буыны
D
Дара сорғы
Қосарлы сорғы
Сорып алатын жəне
қысымды келте құбырлардың
[мм] номиналды диамтрі (DN)
Мейлінше жоғары қысым [дм]
F
Қосылым типі
Құбырлы қосылым
Ернемек
N
Сорғы корпусының
материалы
Шойын
Тот баспайтын болат
Монтажды ұзындық (мм)
Бұрандалы нұсқа
MAGNA1 фирмалық тақта
ХХXXXXXXXXXXXXXXXXXXXXXX
P/N: ХХХХХХХХ
S/N: ХХХХХХХХ
PC: ХХХХ
Model: ХХХХ
Grundfos Holding A/S, DK-8850 Bjerringbro, Denmark
ххxxxxxxxxxxxxxx
IP XXX
Made in Germany
Part X
TF XXX
Min.
Max.
X.XX XXXX X.X
MPa
P
1
[W]I
1
[A]
XXXX
X.XX
12
3
4
5
6
7
8
9
10
11
12
13
14 15
16
17 18
2-сур. MAGNA1 фирмалық тақташа мысалы
Айқ. Сипаты
1 Бұйым атауы
2 Үлгі
3
Дайындау күні [1 жəне 2 саны -
дайындалған жылы, 3 жəне 4 саны -
дайындалған аптасы]
4 Сериялық нөмір
5 Өндіруші мемлекет
6 Дайындаушы ел
7 Қорғаныш дəрежесі
8 Энергиялық тиімділік индексі (EEI)
9 Температуралық сынып
10 Мейлінше аз ток [А]
11 Мейлінше жоғары ток [А]
12 Мейлінше аз қуат [Вт]
13 Мейлінше жоғары қуат [Вт]
14 Жүйедегі мейлінше жоғары қысым
15 Кернеу [В] жəне жиілік [Гц]
16 QR коды (тез əсер ету коды)
17 Нарықтағы айналым белгісі
18 Дайындаушы
MAGNA1 сорғысының кесігіндегі түрі 1-суретте келтірілген.
