Рис. 10 Перекачиваемые жидкости (исполнение с
резьбой)
7. Принцип действия
Принцип работы насосов серии MAGNA1
основан на повышении давления жидкости,
движущейся от входного патрубка к выходному.
Повышение давления происходит путем передачи
механической энергии от вала электродвигателя,
совмещенного с валом насоса непосредственно
жидкости посредством вращающегося рабочего
колеса. Жидкость течет от входа к центру
рабочего колеса и дальше вдоль его лопаток.
Под действием центробежных сил скорость
жидкости увеличивается, следовательно, растет
кинетическая энергия, которая преобразуется
в давление. Спиральная камера (улитка)
предназначена для сбора жидкости с рабочего
колеса и направления ее к выходному патрубку.
8. Монтаж механической части
8.1 Монтаж насоса
Насосы серии MAGNA1 предназначены для
установки в помещениях.
В серию MAGNA1 входят насосы с фланцами и с
резьбой.
Настоящее руководство по монтажу и
эксплуатации применяется к обоим исполнениям,
однако в нём представлено общее описание
насосов с фланцами. В случае различий
исполнение с резьбой будет описано отдельно.
Насос следует устанавливать таким образом,
чтобы избежать возникающих в трубопроводе
напряжений, которые могут воздействовать
на насос. Максимально допустимые усилия
и моменты со стороны трубных соединений на
фланцах или резьбовых соединениях приведены в
Приложении 2.
Насос может монтироваться без дополнительных
опор непосредственно на трубопровод, при условии,
что трубопровод может выдержать его массу.
Установка сдвоенных насосов производится
с помощью монтажного кронштейна или плиты-
основания (к отверстиям в корпусе насоса с
резьбой М12). Для обеспечения соответствующего
охлаждения электродвигателя и электроники
должны соблюдаться следующие требования:
• Насос следует устанавливать так, чтобы
обеспечить его достаточное охлаждение.
• Температура окружающей среды не должна
превышать 40 °C.

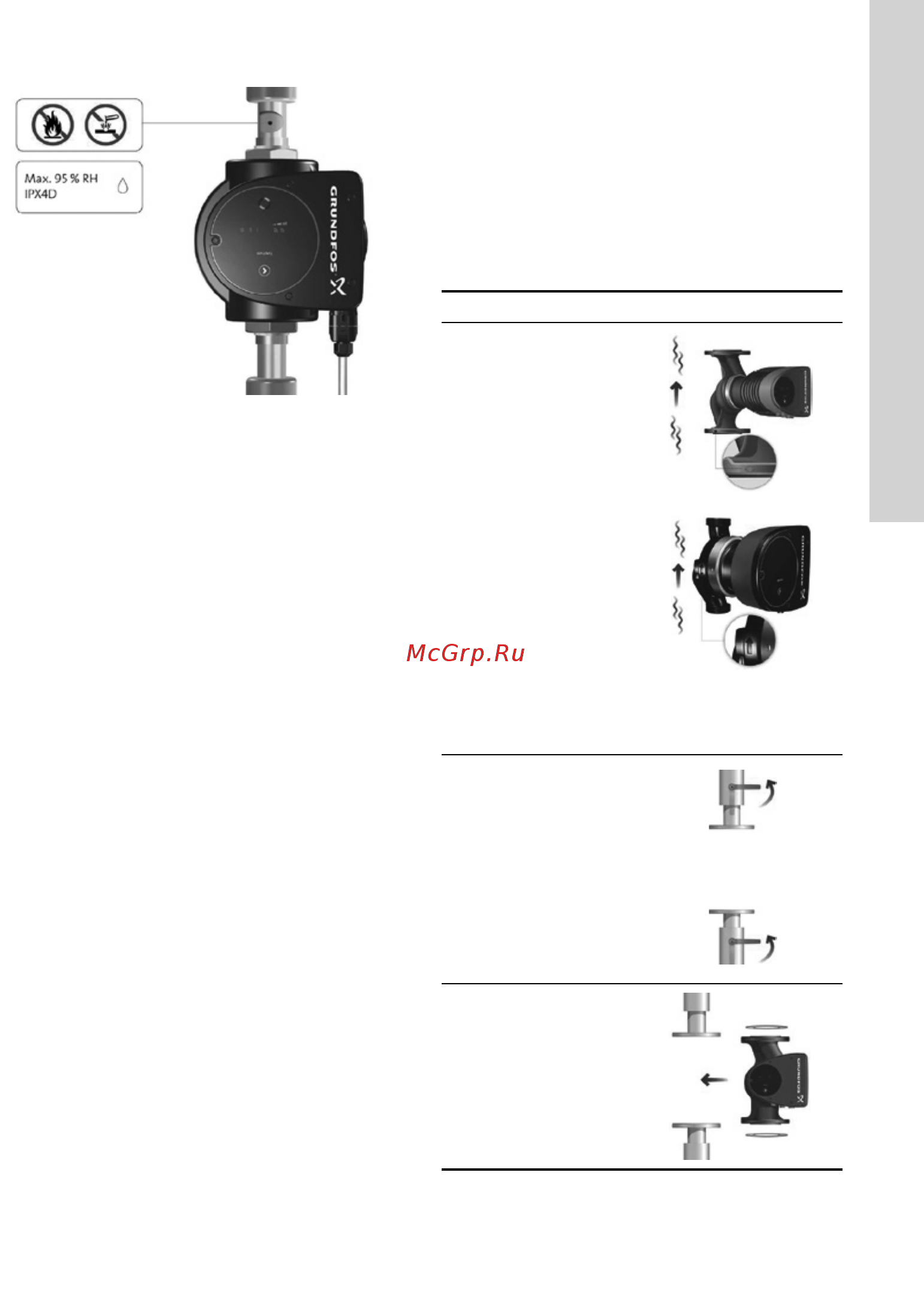

Этап Действие Иллюстрация
1
Стрелки на
корпусе насоса
показывают
направление
потока жидкости,
проходящего
через насос.
Направление
потока жидкости
может быть
горизонтальным
или
вертикальным
в зависимости
от положения
блока
управления.
TM05 5513 3812
TM05 5514 3812
2
Закройте
задвижки
и убедитесь,
что в процессе
установки насоса
система не
находится под
давлением.
TM05 2863 0612
3
Установите
насос с
уплотнительными
прокладками
на трубопровод.
TM05 5515 3812
