Русский (RU)
12
Этап Действие Иллюстрация
4
Исполнение
с фланцем:
Установите
болты, шайбы
и гайки.
Размеры болтов
подбираются в
соответствии
с давлением
в системе.
Сведения о
рекомендуемом
моменте
затяжки болтов,
используемых
во фланцевом
соединении,
см. Приложение 2.
Исполнение
с резьбой:
Затяните
соединительные
гайки.
TM05 5516 3816
TM05 5517 3812

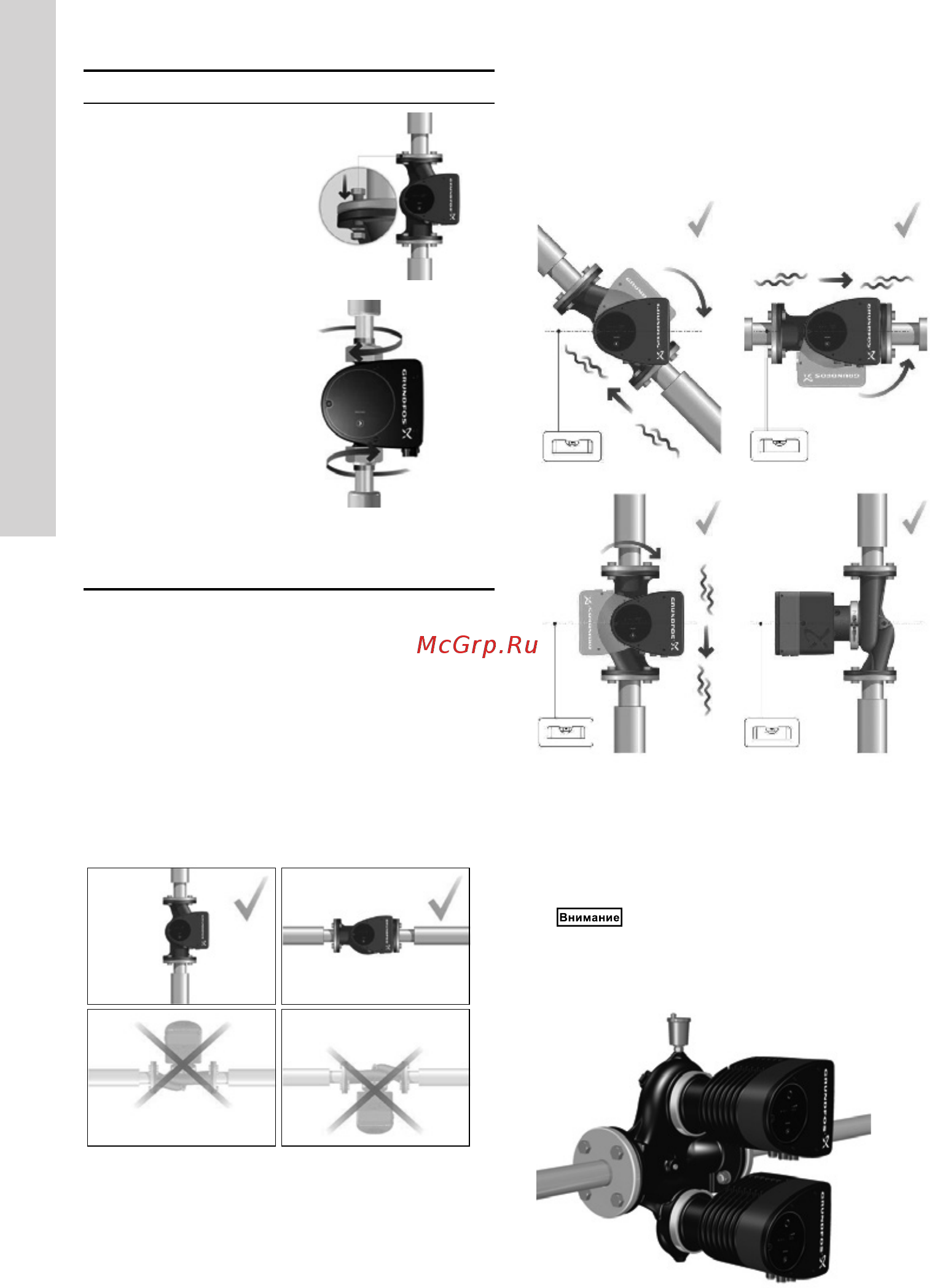

8.2 Монтажное положение
Насос всегда следует устанавливать так,
чтобы вал электродвигателя располагался
горизонтально.
Правильный монтаж насоса на вертикальном
трубопроводе: См. рис. 11, поз. A.
Правильный монтаж насоса на горизонтальном
трубопроводе: См. рис. 11, поз. B.
Не допускается установка насоса в положении,
при котором вал электродвигателя располагается
вертикально. См. рис. 11, поз. C и D.
TM05 5518 3812
BA
DC
Рис. 11 Насос, установленный с валом
электродвигателя в горизонтальном
положении
8.3 Положение блока управления
Для обеспечения достаточного охлаждения блок
управления должен находиться в горизонтальном
положении, при этом логотип Grundfos
располагается вертикально. См. рис. 12
TM05 5521 3812
TM05 5522 3812
TM05 5519 3812
TM05 5520 3812
Рис. 12 Насос с блоком управления
в горизонтальном положении
Сдвоенные насосы,
установленные на
горизонтальном трубопроводе,
должны оснащаться
автоматическими
воздухоотводчиками (Rp 1/4) в
верхней части корпуса насоса.
См. рис. 13.
Рис. 13 Автоматический воздухоотводчик
TM05 6062 4412
