Қазақша (KZ)

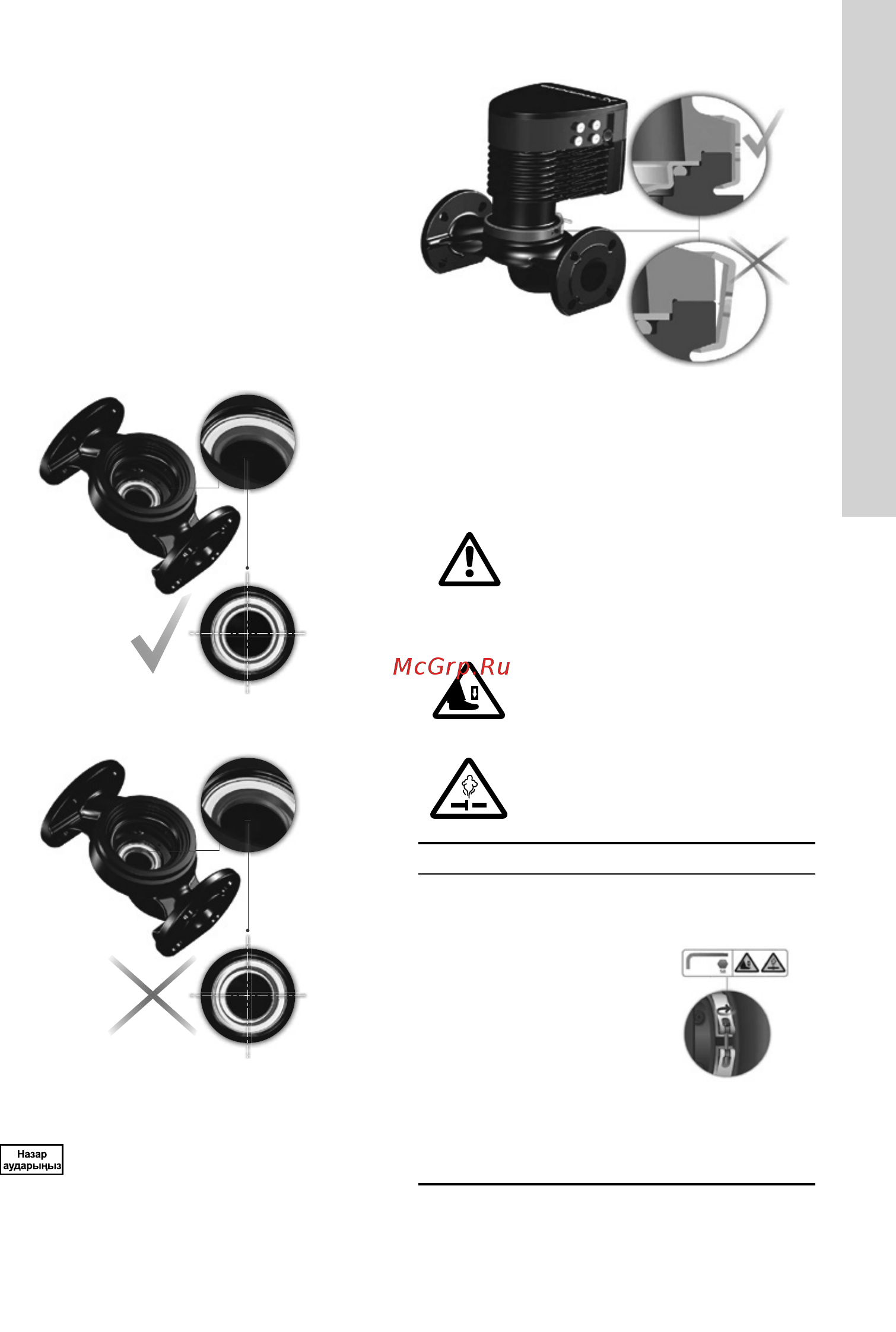

8.4 Сорғының басқы бөлігінің күйі
Егер сорғының басқы бөлігі құбырға сорғыны
орнатқанға дейін шешіліп алынған болса, əсіресе
оны сорғының корпусына бекіту уақытында
ұқыптап қараңыз:
1. Сорғы корпусының орталығындағы қалқыма
сақинасының орналасуына көзбен тексеруді
жүргізіңіз. 14 жəне 15-сур. қар.
2. Сорғының корпусында ротор білігімен жəне жұмыс
дөңгелегімен басқы бөлігін мұқият түсіріңіз.
3. Сорғы корпусының беті мен басқы бөлігінің
беті жанасатындығына көз жеткізіңіз, артынан
қапсырманы тартыңыз. 16-сур. қар.
TM05 6650 5012
14-сур. Тығыздағыштың дұрыс теңестірілген
жүйесі
TM05 6651 5012
TM05 6651 5012
15-сур. Тығыздаудың қате теңестірілген жүйесі
Тартпа қапсырмалар алдында
орның күйін қайта тексеріңіз.
Қапсырманың қате күйі
сорғыдан су ағуға жəне оның
басқы бөлігінің гидравликалық
бөлшектерінің ақаулануына
алып келеді. 16-сур. қар.
TM05 5837 4112
.
16-сур. Сорғының басқы бөлігін сорғы корпусына
бекіту
8.5 Басқару блогын өзгерту
Ескертпе
Басқы бөлік пен сорғы корпусын
байланыстыратын қысқыш
сақинадағы ескертпе белгі
жарақат алу қаупін көрсетеді.
Туындаған қауіптердің аса
нақты сипатын бұдан əрі
қараңыз.
Ескертпе
Қысқыш сақинаның əлсізденуі
барысында сорғының басқы
бөлігінің құлауына жол бермеу
керек.
Ескертпе
Бу шығарылымының қаупі.
Кезең Әрекет Иллюстрация
1
Сорғының
басқы бөлігі
мен корпусын
жалғастыратын
қапсырмадағы
бұранданы
əлсіздендіру.
Ескертпе:
Бұранданы
шамадан артық
босату барысында
сорғының басқы
бөлігі оны
корпусынан толық
аластатады.
TM05 2867 0612
