47
Қазақша (KZ)
Пропорционалды реттеудің қажетті қисығын
таңдау сорғы орнатылған жылу жүйесі мен нақты
жылу параметрлеріне байланысты.
Бекітілген айналым жиілігі барысында
(І, ІІ жəне ІІІ)
Бекітілген айналым жиілігі барысындағы қисықты
қолдану режимінде сорғы жүйедегі нақты жылу
жүктемесінен байланыстылығынан тыс тұрақты
айналым жиілігінде жұмыс істейді. Сорғының
жұмыс сипаттамасы таңдалып алынған қисығымен
анықталады (І, ІІ жəне ІІІ). Қосымша ақпаратты
16. Ақаулықтың алдын алу жəне жою тарауынан
қараңыз.

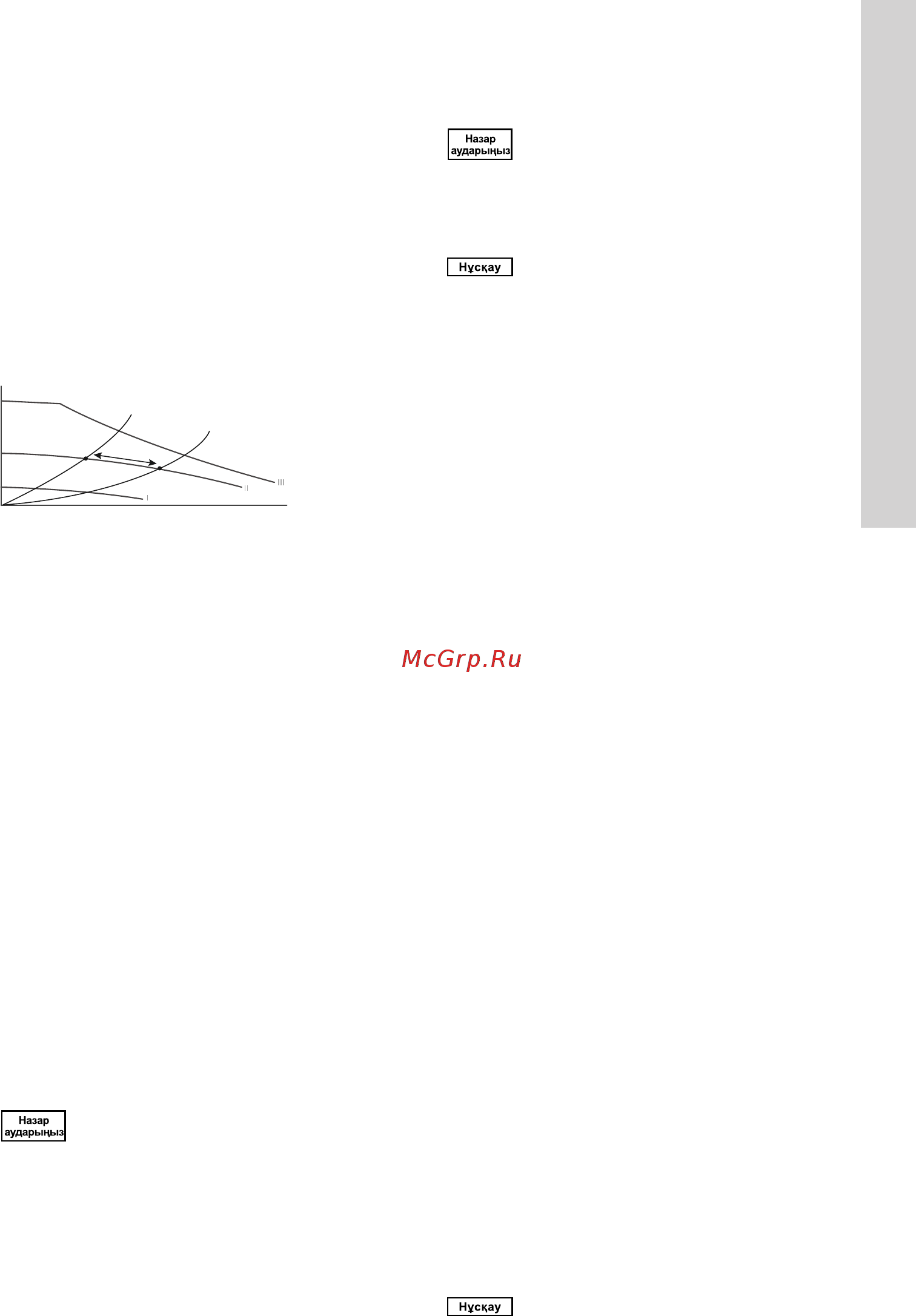

TM05 5557 3812
Q
H
26-сур. Бекітілген айналым жиілігінде үш қисық
баптаулары
Айналымның бекітілген жиілігі барысында қажетті
қисығының баптауларын таңдау сорғы орнатылған
жылу жүйесінің параметрлеріне байланысты.
Бұйымды пайдалану бойынша қосымша ақпарат
Қысқаша нұсқаулықта (Quick Guide) келтірілген.
12. Техникалық қызмет көрсету
Сорғының техникалық қызмет көрсетуін алдын
ала қарастыру керек: электр кабелі мен электр
қалыбының тұтастығын 3 айда бір рет тексеріп
отыру керек. Сонымен қатар сол реттілікпен сорғы/
сорғылардың кіріс жəне шығыс келте құбырының
тұтастығын тексеріп отыру керек.
13. Істен шығару
Сорғысын пайдаланудан шығару үшін, желілік
ажыратқышты «Ажыратулы» күйіне ауыстыру
қажет.
Желілік ажыратқышқа
дейін орналасқан барлық
электрлік желілер үнемі кернеу
астында тұрады. Сондықтан
жабдықтың кездейсоқ немесе
рұқсатсыз қосылуының алдын
алу үшін, желілік ажыратқышты
блоктап тастау керек.
14. Төмен температурадан қорғау
Егер қондырғы суық уақытта
пайдаланылмаса, төмен
температураның əсерінен
ақаулануының алдын алу үшін,
қажетті шараларды қабылдау керек.
Жылу тасымалдағышқа
тығыздықты жəне/немесе
суға қарағанда кинематикалық
тұтқырлығы жоғары
тұндырманы қосу сорғының
өндірімділігін төмендетеді.
15. Техникалық сипаттамалар
Қорек кернеуі
1 x 230 B ± 10 %, 50/60 Гц, қорғанышты жерге
тұйықтау.
Электр қозғалтқышының қорғанышы
Электр қозғалтқышының сыртқы қорғанышы талап
етілмейді.
Қорғаныс дəрежесі
IPX4D.
Оқшаулау сыныбы
F.
Ауаның қатысты ылғалдылығы
Барынша 95 %
Қоршаған ортаның температурасының диапазоны
0 °C-ден +40 °С дейін.
Температуралық сынып
TF110
Сұйықтық температурасы
Үздіксіз əрекет: -10 °C-ден +110 °С дейін.
Шаруашылық ішетін ыстық суымен қамтамасыз
ету жүйелеріне арналған тот баспайтын болаттан
жасалған сорғылар.
Шаруашылық ішетін ыстық суымен қамтамасыз
ету жүйелерінде +65 °C -ден төмен жұмыс
температурасын сақтау керек. Бұл əкті түзілімдердің
пайда болу мүмкіндігін жою үшін қарастырылған.
Жүйедегі қысым
Жүйенің жол берілетін мейлінше жоғары қысымы
сорғының фирмалық тақтасында көрсетілген:
PN 6: 6 бар / 0,6 МПа
PN 10: 10 бар / 1,0 МПа
PN 16: 16 бар / 1,6 МПа
Кірістегі мейлінше төмен қысым
Сорғыны пайдалану барысында кавитациялық
шуыл мен мойынтіректердің зақымдануының
алдын алу үшін, оның сорып алатын келте
құбырында мейлінше төмен қатысты қысым
қолауға ие болуы керек (төм. кест қар.).
Төмендегі кестеде келтірілген
мəндер дара сорғылар немесе
дара режимінде жұмыс істейтін
қосарланған сорғылар үшін
берілген.
