38
Қазақша (KZ)

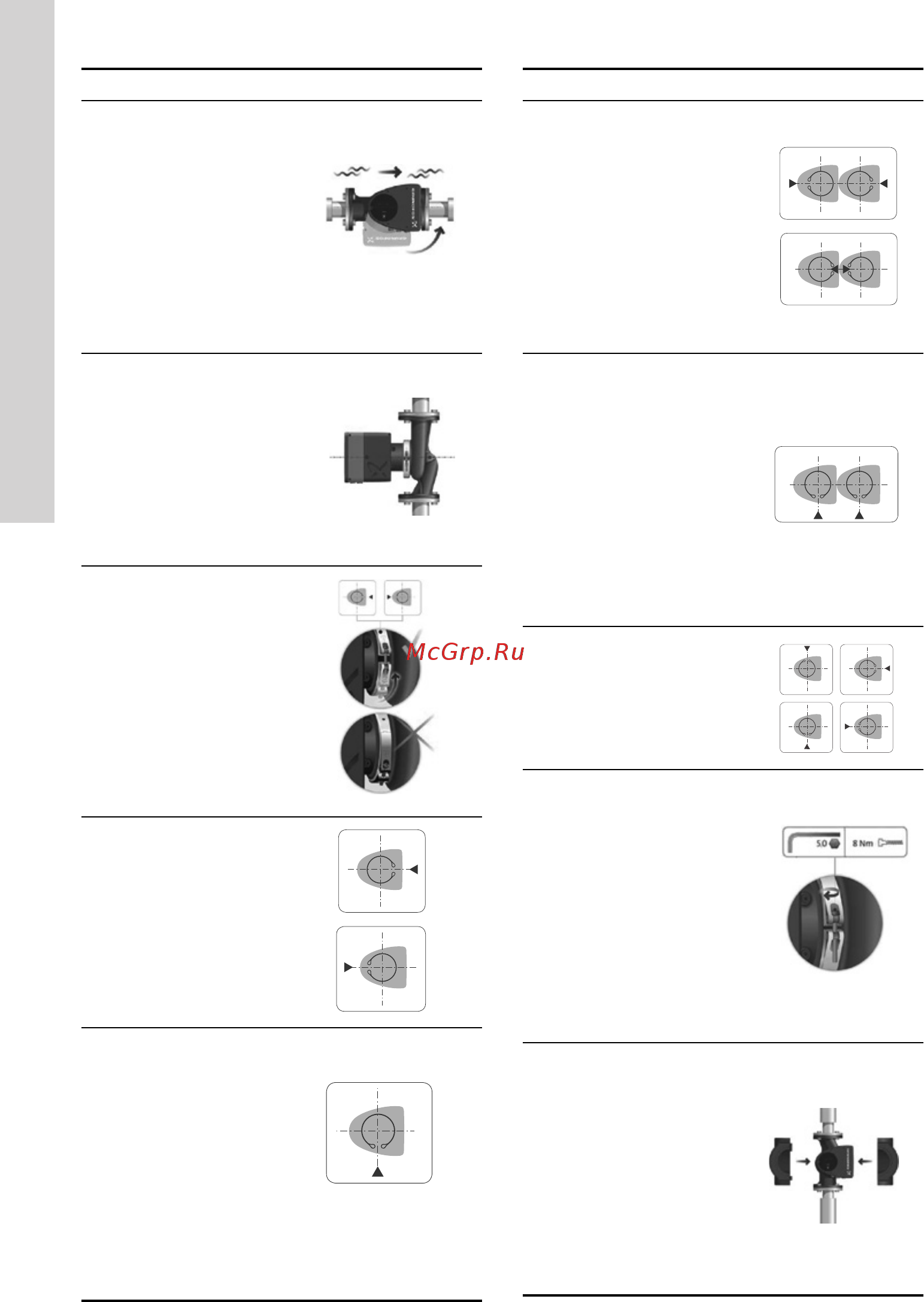

Кезең Әрекет Иллюстрация
2
Сорғының басқы
бөлігіні мұқият
айналдыра
отырып, қажетті
күйіне бұрау.
Егер сорғының
басқы бөлігі
сыналанған болса,
резеңке балғамен
мұқият тықылдата
отырып, оны
босатып алу керек.
TM05 5526 3812
3
Grundfos
логотипі тік
орналасатындай
етіп, басқару
блогын көлденең
орналастыру
керек. Электр
қозғалтқышының
білігі көлденең
орналасу керек.
TM05 5527 3812
4
Дренажды
саңылауға
бағыттай отырып,
статор корпусында
қапсырма
жұтқыншағын 4a,
4b, 4c, 4d немесе
4e кезеңінде
көрсетілгендей
етіп орналастыру
керек.
TM05 2870 0612
4a
Дара сорғы.
Қапсырманы
жұтқыншақ
нұсқарға
бағытталатындай
етіп орналастыру
керек. Жұтқыншақ
3 немесе 9 сағатқа
орналаса алады.
TM05 2918 0612 - TM05 2871 0612
4b
Дара сорғы.
Ескертпе:
Сорғылардың
келесі типтік
өлшемдері
үшін қапсырма
жұтқыншақтары 6
сағатқа орналаса
алады:
• DN 65
• DN 80
• DN 100.
TM05 2899 1912
Кезең Әрекет Иллюстрация
4c
Қосарланған сорғы.
Олардың
əрқайсысының
жұтқыншағы
нұсқарға
бағытталатындай
етіп орналастыру
керек.
Әр қапсырманың
жұтқыншағы 3
немесе 9 сағатқа
орналаса алады.
TM05 2917 0612 - TM05 2873 0612
4d
Қосарланған сорғы.
Ескертпе:
Сорғылардың
келесі типтік
өлшемдері
үшін қапсырма
жұтқыншақтары 6
сағатқа орналаса
алады:
• DN 65
• DN 80
• DN 100.
TM05 2897 1912
4e
Бұрандамен дара
сорғы. Қапсырма
жұтқыншақтары
3, 6, 9 немесе 12
сағатқа орналаса
алады.
TM05 5528 3812
5
Қапсырманы
бекітетін бұранданы
орнату жəне оны
8Нм ±1 Нм күшімен
оны тарту.
Ескертпе:
Егер қапсырмадан
конденсат-су
тамшылайтын
болса, бұранданы
қосымша күш сала
отырып қайта
тартпаңыз.
TM05 2872 0612
6
Жылу оқшаулағыш
қаптамаларды
орнату.
Ескертпе:
Сорғының ауаны
желдету мен
салқындату
жүйесіне арналған
жылу оқшаулағыш
қаптамаларына
жеке тапсырыстар
беріледі.
TM05 5529 3812
