22
Русский (RU)
11.4 Настройка режимов управления
TM05 5554 3812
Q
H

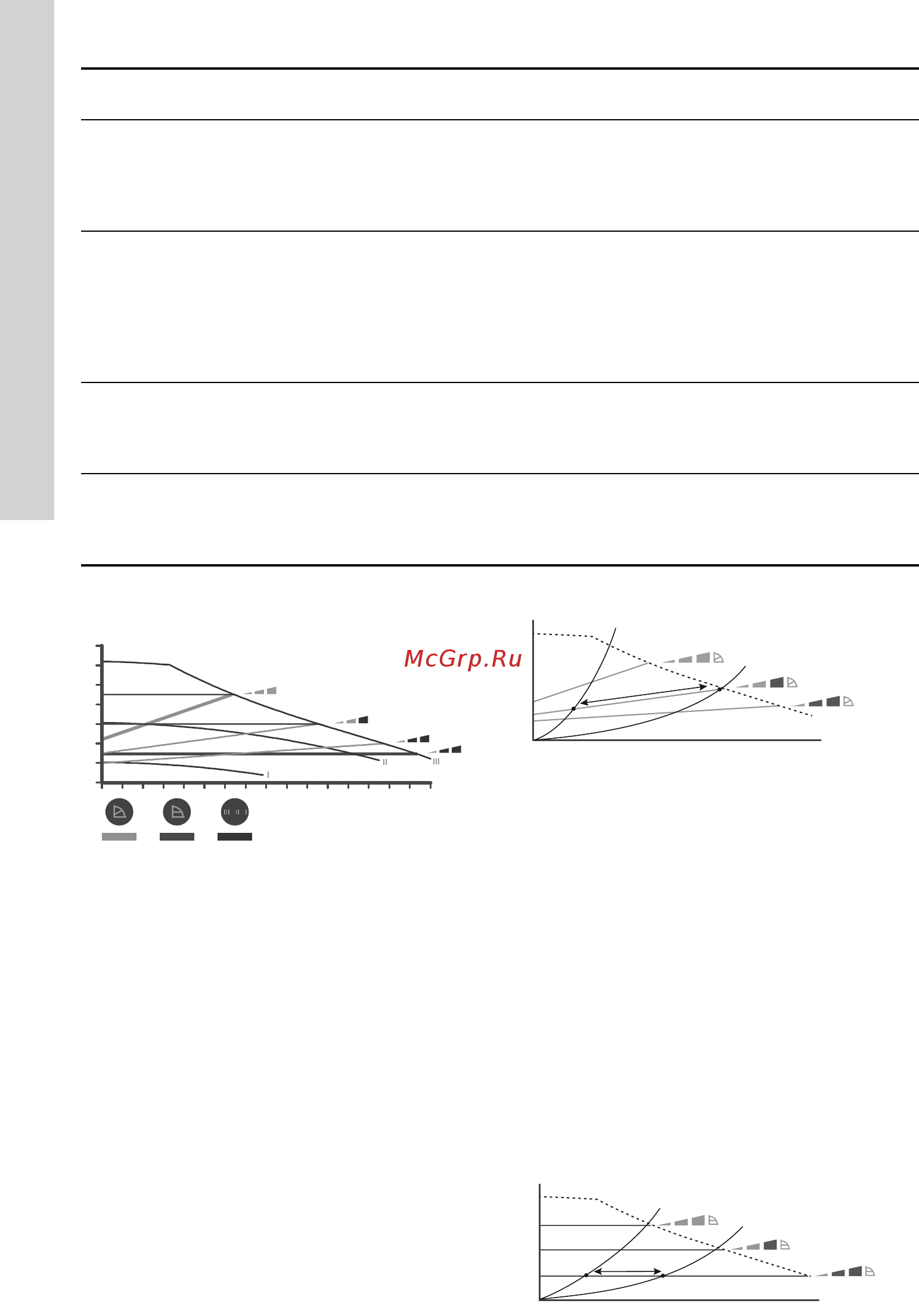

Рис. 23 Выбор режима работы насоса в
соответствии с типом системы
Заводская настройка: Кривая пропорционального
регулирования со средним значением давления
- PP2.
Кривая пропорционального регулирования
(PP1, PP2 или PP3)
В режиме пропорционального регулирования
рабочие характеристики насоса настраиваются
в соответствии с фактической тепловой
нагрузкой в системе, однако определяются они
выбранной кривой характеристики (РР1, РР2
или РР3). На рис. 24 показан график рабочей
характеристики насоса при выбранной кривой PP2.
Дополнительную информацию смотрите в разделе
16. Обнаружение и устранение неисправностей.
TM05 5555 3812
PP3
PP2
PP1
Q
H
Рис. 24 Три кривые/настройки пропорционального
регулирования
Выбор необходимой кривой пропорционального
регулирования зависит от параметров системы
отопления, в которой установлен насос, и
фактической тепловой нагрузки.
Кривая регулирования с постоянным
значением давления (СР1, СР2 или СР3)
В режиме регулирования с постоянным давлением
рабочие характеристики насоса настраиваются
в соответствии с фактической тепловой нагрузкой,
однако производительность насоса определяется
выбранной кривой характеристики (СР1, СР2
или СР3). На рис. 25 показан график рабочей
характеристики насоса при выбранной кривой
CP1. Дополнительную информацию смотрите
в разделе 16. Обнаружение и устранение
неисправностей.
TM05 5556 3812
Q
H
CP3
CP2
CP1
Рис. 25 Три кривые/настройки регулирования с
постоянным давлением
Настройка
Кривая характеристики
насоса
Функциональное назначение
CP3
Кривая регулирования с
максимальным постоянным
значением давления
Рабочая точка насоса будет удаляться или приближаться
по кривой регулирования с максимальным постоянным
значением давления в зависимости от тепловой нагрузки
в системе. См. рис. 22. Напор (давление) остаётся
постоянным вне зависимости от тепловой нагрузки.
III Частота вращения III
Насос работает по одной постоянной кривой
характеристики, т. е. с постоянной частотой вращения.
Частота вращения III соответствует максимальной
рабочей характеристике при любых условиях
эксплуатации. См. рис. 22. Чтобы быстро удалить воздух
из насоса, установите насос на частоту вращения III на
короткий промежуток времени.
II Частота вращения II
Насос работает по одной постоянной кривой характеристики,
т. е. с постоянной частотой вращения. Частота вращения II
соответствует средней рабочей характеристике при любых
условиях эксплуатации. См. рис. 22.
I Частота вращения I
Насос работает по одной постоянной кривой характеристики,
т. е. с постоянной частотой вращения. Частота вращения I
соответствует минимальной рабочей характеристике при
любых условиях эксплуатации. См. рис. 22.
