Русский (RU)
7
Фланцевая версия

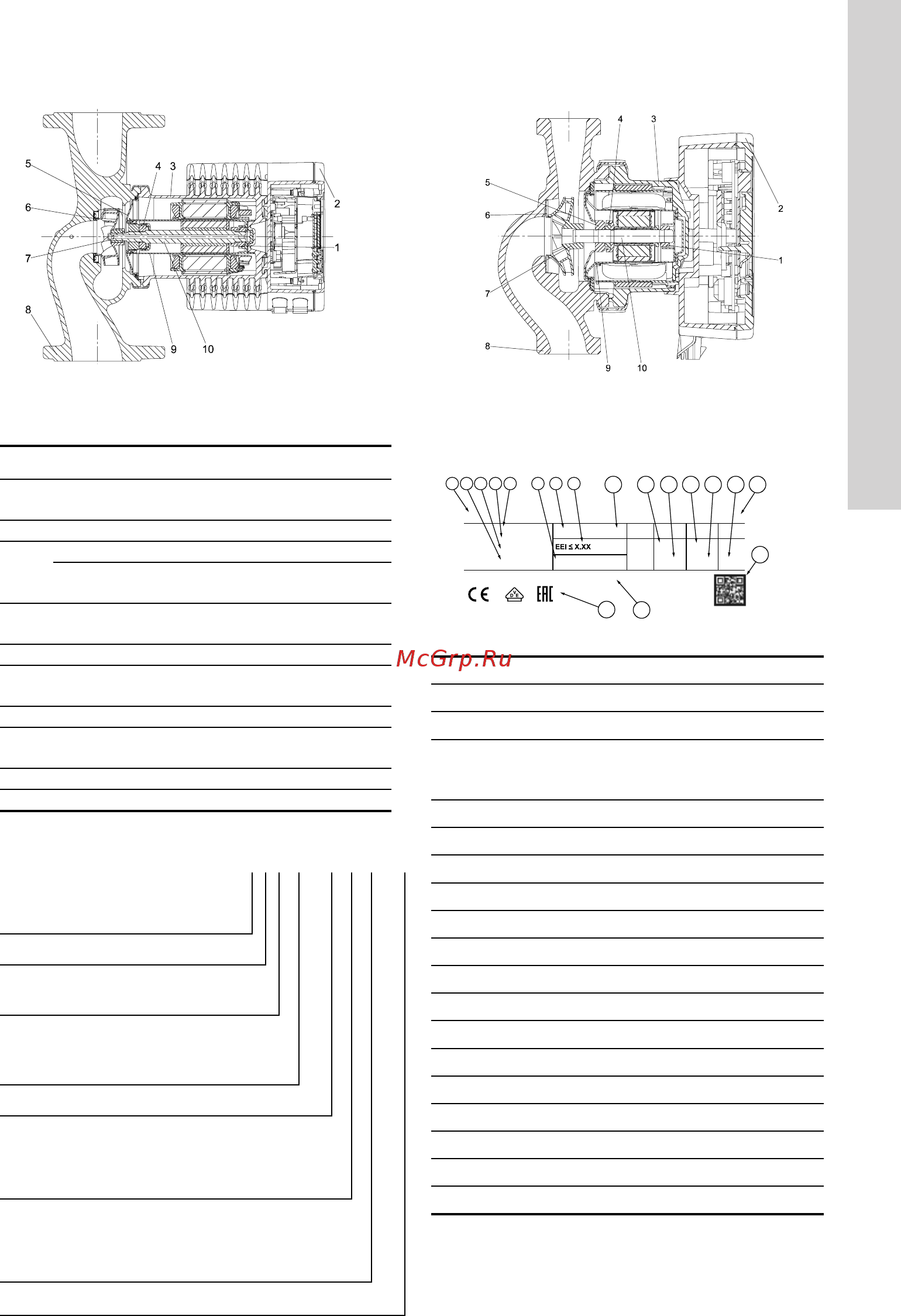

Рис. 1 Разрез насоса MAGNA1
Спецификация материалов
Поз. Деталь Материал
1 Наружное кольцо
подшипника
Оксид алюминия
2 Блок управления Поликарбонат
3 Корпус статора Алюминий
Кольцевые
уплотнения
EPDM
4 Упорный подшипник Оксид алюминия/
графит
5 Упорная шайба Нержавеющая сталь
6 Щелевое
уплотнение
Нержавеющая сталь
7 Рабочее колесо PES
8 Корпус насоса Чугун/нержавеющая
сталь
9 Корпус ротора PPS
10 Вал Нержавеющая сталь
Типовое обозначение MAGNA1
Код Пример MAGNA 1 D80 120 F N 220
Типовой ряд
Поколение насоса
D
Одинарный насос
Сдвоенный насос
Номинальный диаметр
(DN) всасывающего и
напорного патрубков [мм]
Максимальный напор [дм]
F
Тип присоединения
Трубное присоединение
Фланец
N
Материал корпуса насоса
Чугун
Нержавеющая сталь
Монтажная длина (мм)
Резьбовая версия
Фирменная табличка MAGNA1
ХХXXXXXXXXXXXXXXXXXXXXXX
P/N: ХХХХХХХХ
S/N: ХХХХХХХХ
PC: ХХХХ
Model: ХХХХ
Grundfos Holding A/S, DK-8850 Bjerringbro, Denmark
ххxxxxxxxxxxxxxx
IP XXX
Made in Germany
Part X
TF XXX
Min.
Max.
X.XX XXXX X.X
MPa
P
1
[W]I
1
[A]
XXXX
X.XX
12
3
4
5
6
7
8
9
10
11
12
13
14 15
16
17 18
Рис. 2 Пример фирменной таблички MAGNA1
Поз. Описание
1 Название изделия
2 Модель
3
Дата изготовления [1-я и 2-я цифры -
год производства, 3-я и 4-я цифры -
неделя производства]
4 Серийный номер
5 Номер изделия
6 Страна изготовления
7 Степень защиты
8 Индекс энергоэффективности (EEI)
9 Температурный класс
10 Минимальный ток [А]
11 Максимальный ток [А]
12 Минимальная мощность [Вт]
13 Максимальная мощность [Вт]
14 Максимальное давление в системе
15 Напряжение [В] и частота [Гц]
16 QR код (код быстродействия)
17 Знаки обращения на рынке
18 Изготовитель
Вид насоса MAGNA1 в разрезе приведен на рисунке 1.
