Русский (RU)
19

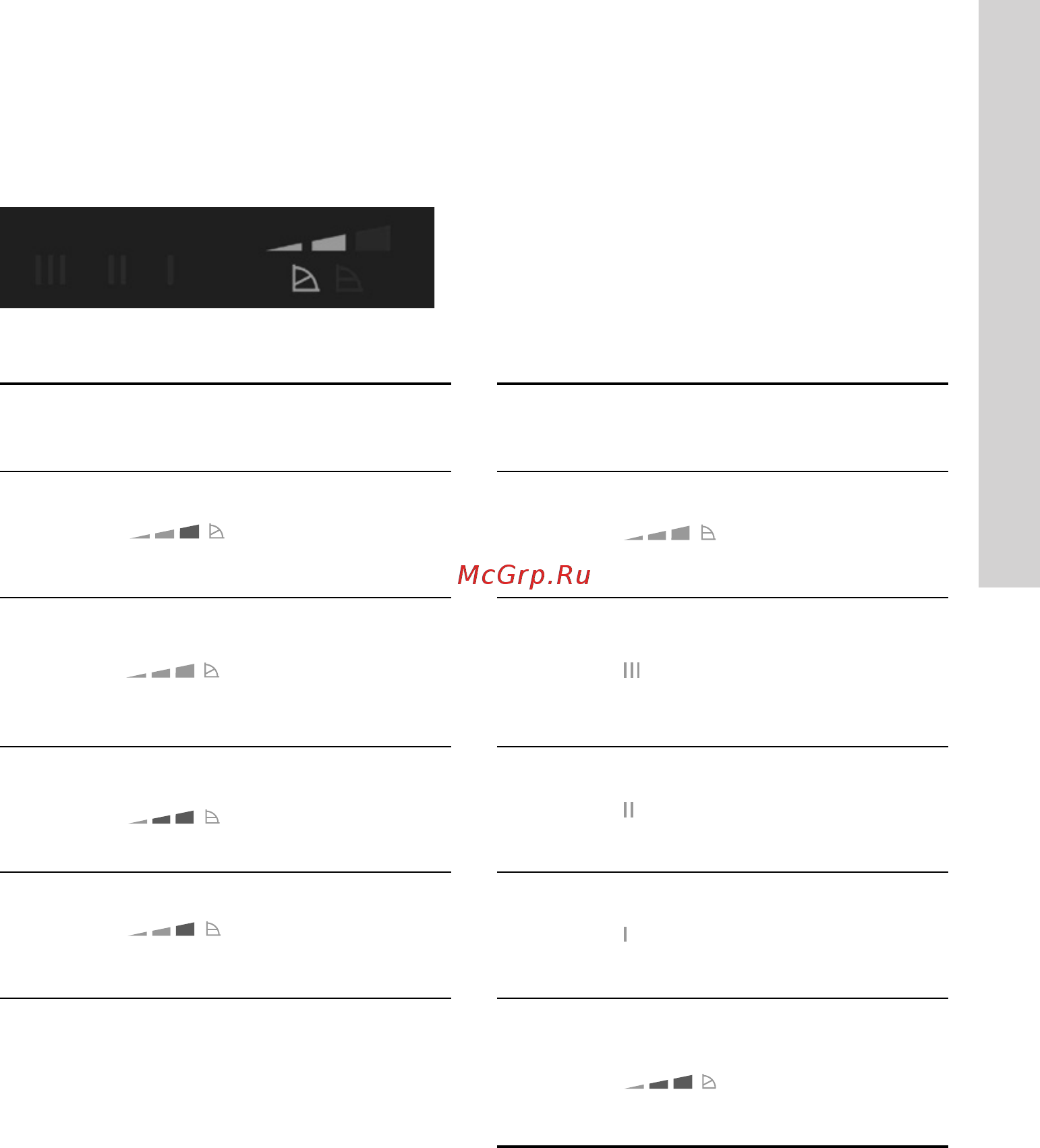

11.1.3 Световые поля, отображающие режим работы насоса
В насосе имеется девять режимов управления, выбираемых с помощью соответствующей кнопки. См. рис.
20, поз. 3.
Настройки насоса отображаются восемью световыми полями на дисплее. См. рис. 20, поз. 2.
TM05 5553 3812
Рис. 21 Заводские настройки, PP2
Число
нажатий
кнопки
Активные
световые
поля
Наименование
Число
нажатий
кнопки
Активные
световые
поля
Наименование
0
Кривая
пропорционального
регулирования со
средним значением
давления – PP2
4
Кривая регулирования
с максимальным
постоянным
значением давления
– CP3
1
Кривая
пропорционального
регулирования с
максимальным
значением давления
– PP3
5
Кривая при
фиксированной
частоте вращения III
2
Кривая регулирования
с минимальным
постоянным
значением давления
– CP1
6
Кривая при
фиксированной
частоте вращения II
3
Кривая регулирования
со средним
постоянным
значением давления
– CP2
7
Кривая при
фиксированной
частоте вращения I
8
Кривая
пропорционального
регулирования
с минимальным
значением давления
– PP1
