Grundfos MAGNA1 32-80 180 97924164 [52/60] Приложение 1

Приложение 1.

TM05 5142 3512

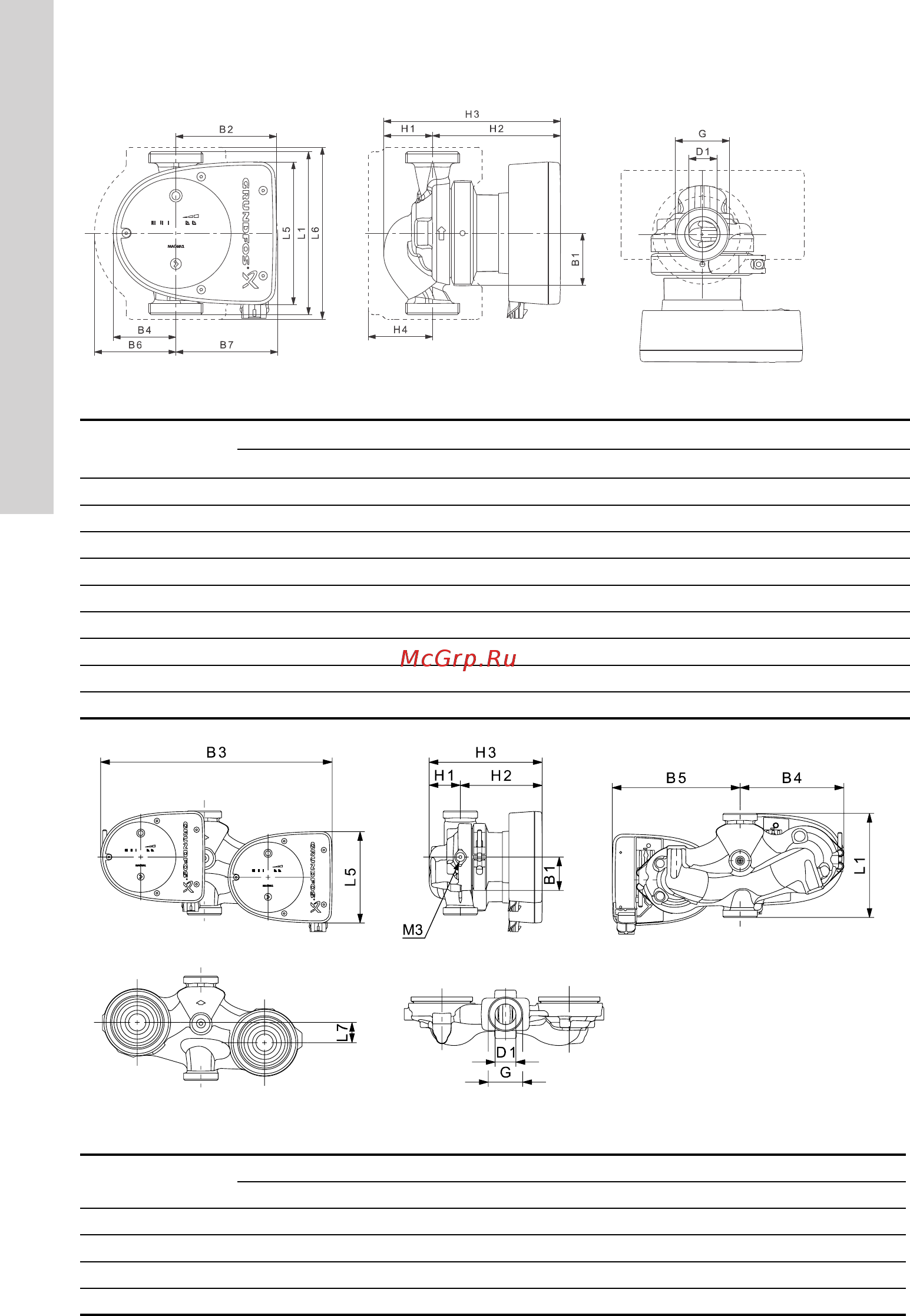

Рис. 29 Габаритные размеры, одинарные насосы, резьбовая версия

Тип насоса

Габаритные размеры (мм)

(дюймы)

L1 L5 L6 B1 B2 B4

B7 H1 H2 H3 H4 D1 G

MAGNA1 25-40 (N)

180 158 190 58 111 69 90 113 54 142 196 71 25 1 1/2

MAGNA1 25-60 (N)

180 158 190 58 111 69 90 113 54 142 196 71 25 1 1/2

MAGNA1 25-80 (N)

180 158 190 58 111 69 90 113 54 142 196 71 25 1 1/2

MAGNA1 25-100 (N)

180 158 190 58 111 69 90 113 54 142 196 71 25 1 1/2

MAGNA1 25-120 (N)

180 158 190 58 111 69 90 113 54 142 196 71 25 1 1/2

MAGNA1 32-40 (N)

180 158 190 58 111 69 90 113 54 142 196 71 32 2

MAGNA1 32-60 (N)

180 158 190 58 111 69 90 113 54 142 196 71 32 2

MAGNA1 32-80 (N)

180 158 190 58 111 69 90 113 54 142 196 71 32 2

MAGNA1 32-100 (N)

180 158 190 58 111 69 90 113 54 142 196 71 32 2

TM05 5201 3512

Рис. 30 Габаритные размеры, сдвоенные насосы, резьбовая версия

Тип насоса

Габаритные размеры (мм) (дюймы)

L1 L5 L7 B1 B3 B4 B5 H1 H2 H3 D1 G M3

MAGNA1 D 32-40 180 158 35 58 400 179 221 54 142 196 32 2 1/4

MAGNA1 D 32-60 180 158 35 58 400 179 221 54 142 196 32 2 1/4

MAGNA1 D 32-80 180 158 35 58 400 179 221 54 142 196 32 2 1/4

MAGNA1 D 32-100 180 158 35 58 400 179 221 54 142 196 32 2 1/4

Приложения
