Русский (RU)
17

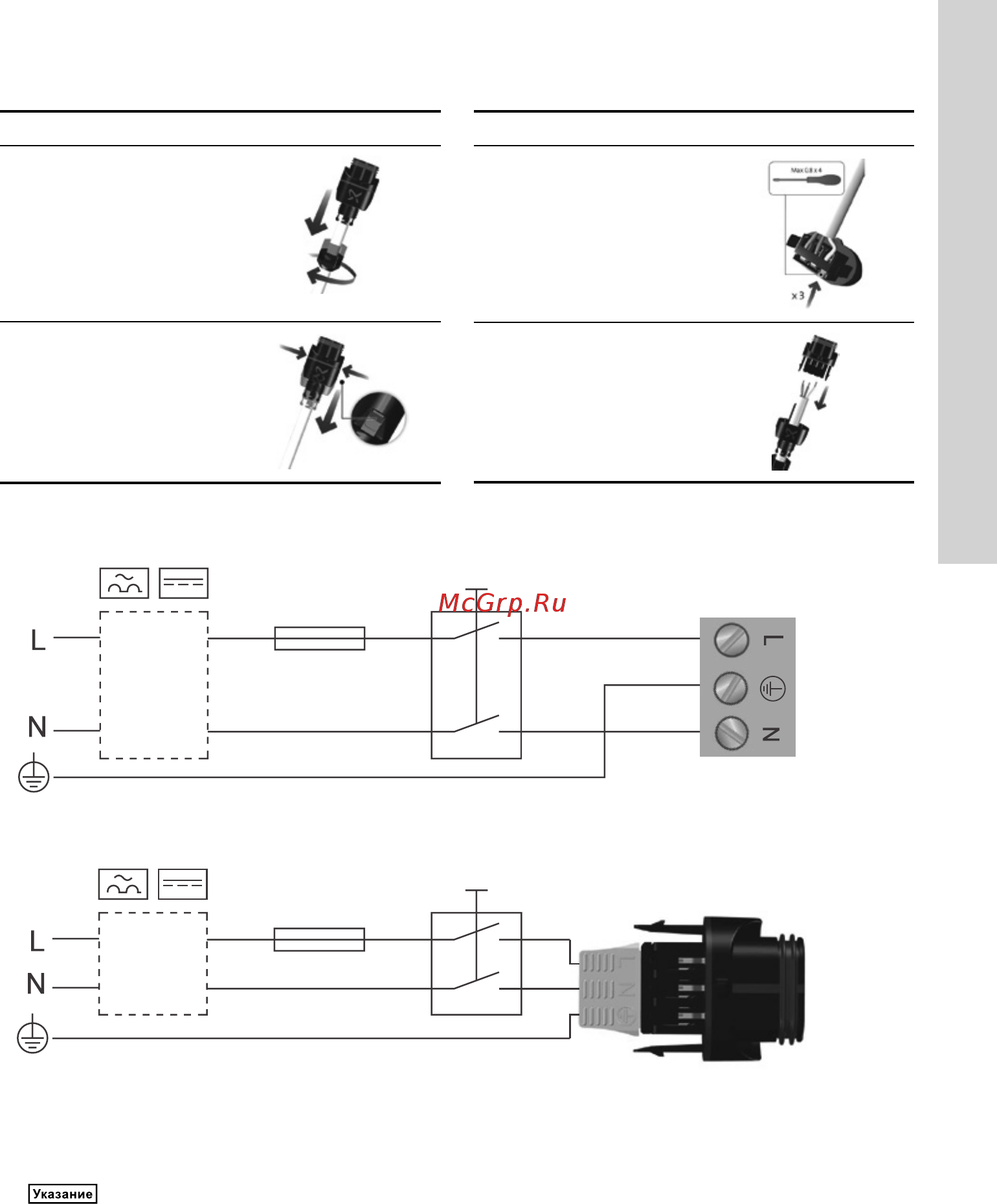

Этап Действие Иллюстрация
1
Ослабить
уплотнение кабеля
и сдвинуть его со
штекера.
TM05 5545 3812
2
Снять крышку
штекера, нажав на
нее с обеих сторон.
TM05 5546 3812
Этап Действие Иллюстрация
3
Ослабить жилы
кабеля по одной,
аккуратно нажимая
отверткой на
контактный зажим.
TM05 5547 3812
4
Теперь кабель
извлечен из
сетевого штепселя.
TM05 5548 3812
Разборка штекера
9.3 Схемы соединений
TM03 2397 3712
Внешний выключатель
Плавкий предохранитель
(мин. 10 А,
с выдержкой времени)
УЗО
Рис. 18 Пример типового подключения, 1 x 230 В ± 10 %, 50/60 Гц, защитное заземление
TM05 5277 3712
Внешний
выключатель
УЗО
Плавкий предохранитель
(мин. 10 А,
с выдержкой времени)
Рис. 19 Пример подключения со штекером ALPHA, 1 x 230 В ± 10 %, 50/60 Гц, защитное заземление
Все кабели должны подключаться в соответствии с местными нормами.
