32
Қазақша (KZ)
Пайдалану талаптары:
TM05 5511 3812
Min./Max.
-10˚C – + 110˚C
Min./Max.
0˚C – + 40˚C
Min./Max.
< 43 dB (A)
PN 6: 6 bar / 0.6 MPa
PN 10: 10 bar / 1.0 Mpa
PN 16: 16 bar / 1.6 Mpa
1
2
3
4

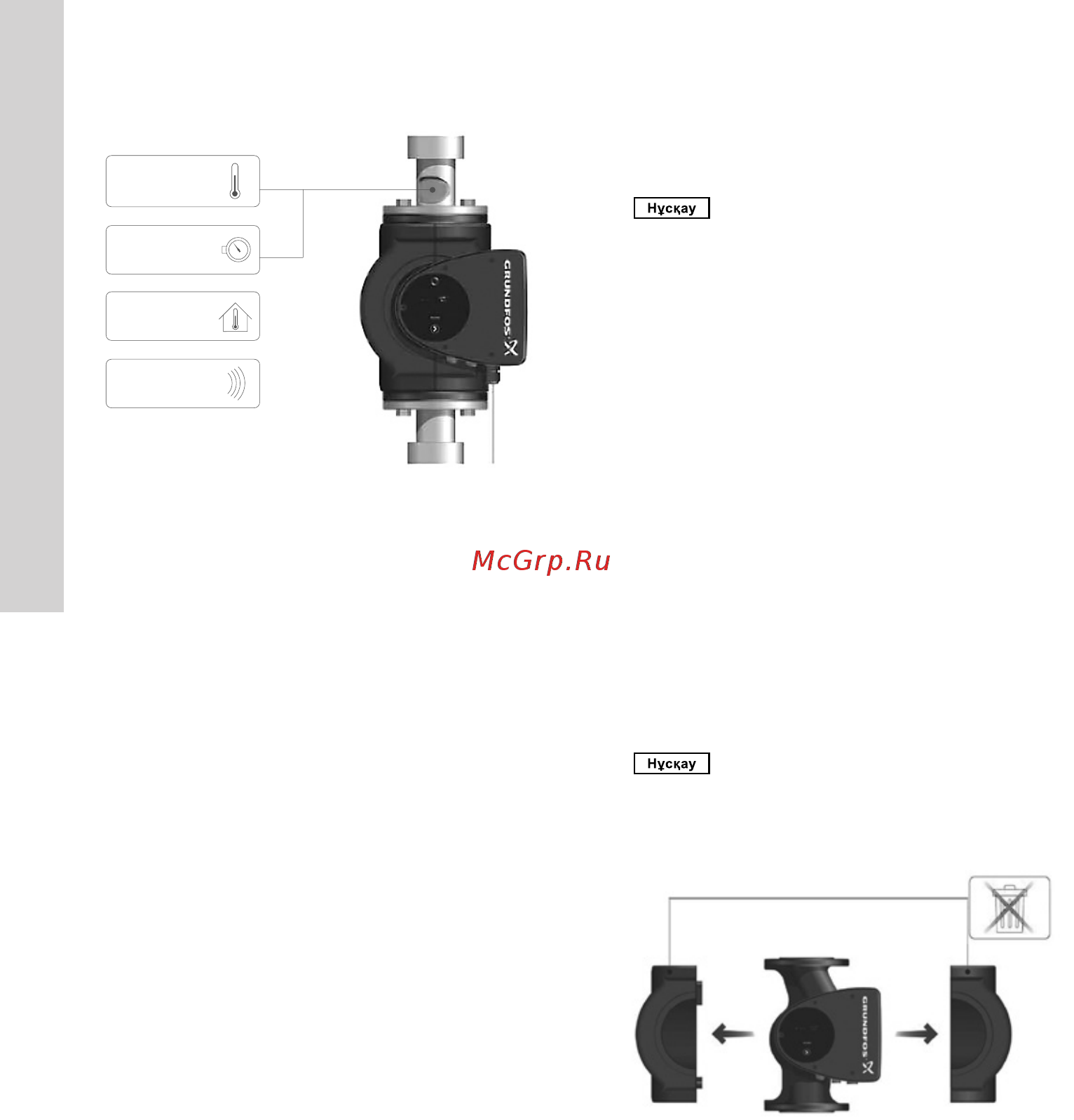

3-сур. Пайдалану талаптары
- Сұйықтық температурасы
1-айқ 3-сур. қар.
Үздіксіз əрекет: -10 °C-ден +110 °C дейін.
- Жүйедегі қысым
2-айқ. 3-сур. қар.
Жүйедегі мейлінше жоғары рұқсат етілетін қысымы
сорғының фирмалық тақтасында көрсетілген.
2-сур. қар.
- Сынақтау қысымы
Сорғылар сынақтау қысымын ұстауға қабілетті:
• PN 6: 7,2 бар
• PN 10: 12 бар
• PN 6/10: 12 бар
• PN 16: 19,2 бар.
Пайдаланудың қалыпты режимінде сорғы
фирмалық тақтада көрсетілген мəндерден асатын
қысым əсеріне ұшырамауы тиіс. 2-сур. қар.
Тотығуға қарсы қондырмадан тұратын, сумен
сыналатын сорғы ернемектері орауға сынақ
суының қалдығының түсіп кетуіне жол бермейтін
таспа көмегімен герметиткаландырылған.
Сорғыны монтаждау алдында таспаны алып
тастау керек. Сынақ тотығуға қарсы қондырмалы
жылы (+20 °С температура барысында) сумен
жүргізілді.
- Қоршаған ортаның температурасы
3-айқ. 3-сур. қар.
0 °C-ден 40 °C-ге дейін.
Басқару блогы жеңіл салқындатқышқа ие.
Сондықтан қоршаған ортаның мейлінше жоғары
мүмкін болатын температурасы пайдалану
барысында орнатылған жұмыс температурасынан
асуға жол бермеу маңызды.
- Дыбыстық қысым деңгейі
4-айқ 3-сур. қар.
Дыбыстық қысым деңгейі 43 дБ(А) аспайды.
Жылу оқшаулау қаптамалары
Жылу оқшаулау қаптамаларын дара сорғылар
үшін ғана қолдануға болады.
Сорғы мен құбыржетегі
корпусынан жылу жоғалтуын
шектеу қажет.
Сорғы мен құбыр корпусынан жылуды жоғалтуды
сорғы мен құбыр оқшаулауы есебі арқылы мүмкін.
4-сур. қар.
• Сорғыларға арналған жылу оқшаулау
қаптамалары сорғымен бірге жеткізілетін
жиынтықтағы жылу жүйелерін құрастыруға
арналған.
• Ауаны желдету мен салқындату жүйелерінің
сорғыларына арналған жылу оқшаулау
қаптамалары (-10 °С дейін) жабдық ретінде
жеткізіледі жəне жеке тапсырыс беріледі.
17.1 Ауаны желдету мен салқындату
жүйелеріне арналған оқшаулау жиынтығы
тарауын қараңыз.
Осындай қаптамаларды орнатуымен сорғының
габариттік көлемі де көбейеді.
Жылу жүйесіне арналған
сорғылар зауытта жылу
оқшаулау қаптамаларымен
жабдықталады. Сорғыны
құрастыру алдында жылу
оқшаулау қаптамаларын шешу
керек.
TM05 5512 3812
T
M
0
5
5
5
1
2
3
8
1
2
4-сур. Жылу оқшаулау қаптамалары
Кері клапан
Егер құбыр жүйесінде кері клапан орнатылған
болса (5-сур.), берілген мейлінше төмен сорғының
айдау қысымы клапанды жабу қысымынан жоғары.
Әсіресе бұл пропорционалды реттеу режимі
үшін маңызды (ең төменгі шығын жағдайында
төмендетілген қысым барысында). Сорғыны
баптау үшін қолданылатын бірінші кері клапанды
жабу өтетін сорғының ең төменгі қысымы 1,0 метр
құрайды.
