Русский (RU)
20

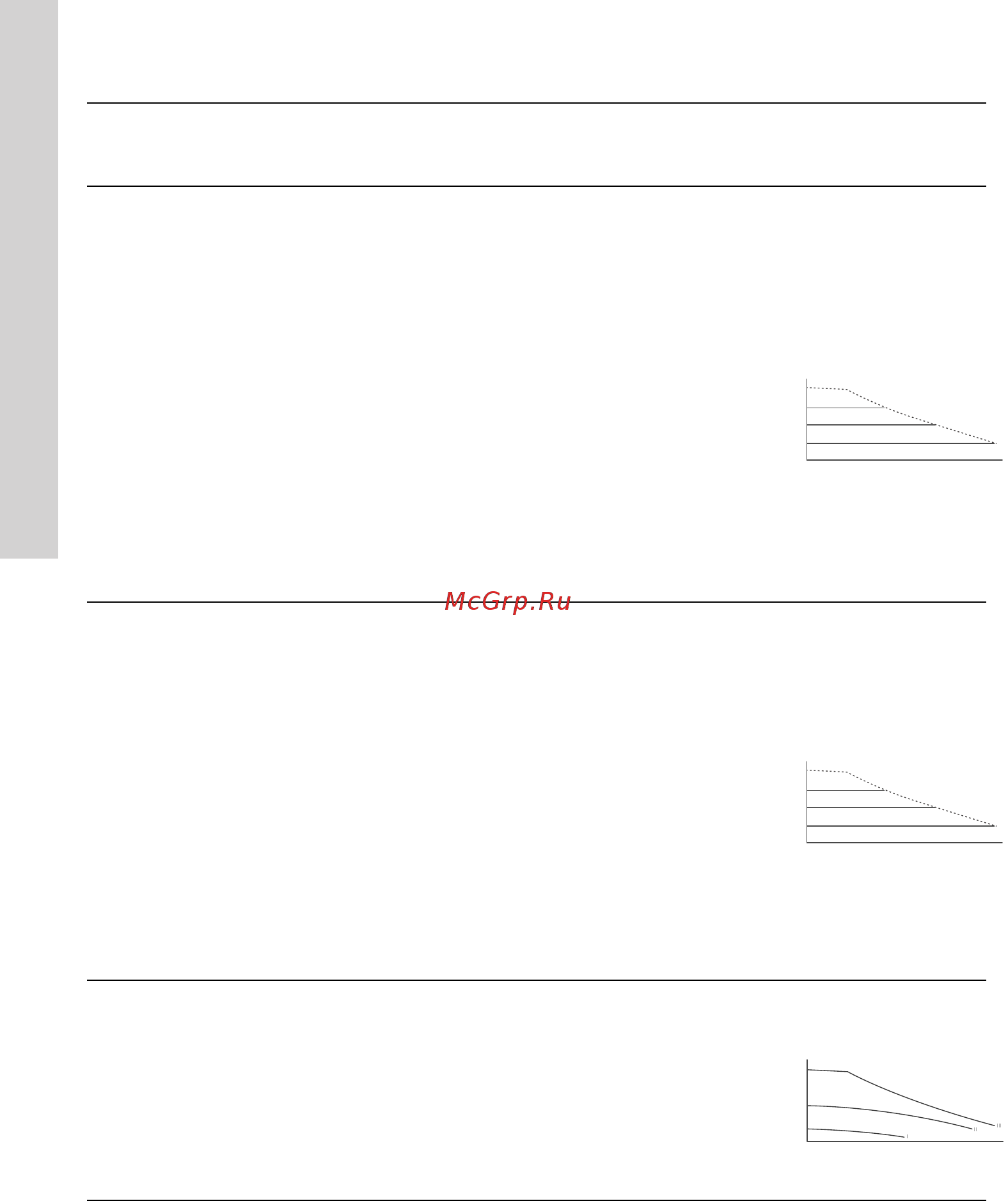

11.2 Выбор режима управления
Системы, в которых целесообразно применение
Выберите этот способ
регулирования
В системах с относительно большими потерями давления
в распределительных трубопроводах и в системах кондиционирования
и охлаждения воздуха.
• Двухтрубные системы отопления с термостатическими клапанами и
– с распределительными трубопроводами большой протяжённости;
– сильно дросселирующими балансировочными клапанами;
– с регуляторами перепада давления;
– со значительной потерей давления в отдельных элементах системы,
определяющим общий расход воды (например, в нагревательном котле,
теплообменнике и распределительном трубопроводе до первичного
контура).
• Насосы первичного контура в системах со значительным падением
давления в первичном контуре.
• Системы кондиционирования воздуха
– с теплообменниками (фанкойлами);
– с охлаждающими радиаторами;
– с другими охлаждающими поверхностями.
Пропорциональное
регулирование
давления
Q
H
В системах с относительно небольшими потерями давления
в распределительных трубопроводах.
• Двухтрубные системы отопления с терморегулирующими клапанами и
– с незначительными потерями давления в отдельных элементах системы,
определяющих общий расход воды (например, в нагревательном котле,
теплообменнике и распределительном трубопроводе до первичного
контура) или
– двухтрубными системами давления с термостатическими клапанами,
характеризующимися высокой разностью температур между подающим
и обратным трубопроводом.
• Системы отопления типа «теплый пол» с терморегулирующими клапанами.
• Однотрубные системы отопления с терморегулирующими клапанами или
балансировочными клапанами трубопровода.
• Насосы первичного контура в системах с незначительными потерями
давления в первичном контуре.
Постоянное
давление
Q
H
Насос также может переключаться в режим эксплуатации в соответствии
с максимальной или минимальной характеристикой, т. е. в режим,
аналогичный режиму эксплуатации нерегулируемого насоса:
• Режим работы по максимальной характеристике следует выбирать
в периоды, когда необходим максимальный расход. Такой рабочий режим,
например, может применяться для хозяйственно-питьевых систем в режиме
приоритета горячего водоснабжения.
• Режим работы по минимальной характеристике следует выбирать
в периоды, когда необходим минимальный расход.
Постоянная
характеристика
Q
H
