Приложение Г. ПИД-регулятор
—————————————————————————————————————————————
103
контуре. По окончании автонастройки прибор записывает вычисленные в процессе АНР
коэффициенты в энергонезависимую память прибора. После проведения автонастройки
необходимо проверить качество регулирования прибора в обязательном порядке; при его
неудовлетворительном качестве коэффициенты необходимо подобрать вручную, как это
описано в п. Г.4
Все автонастройки однотипны и состоят из двух основных этапов:
1 Этап ручного выхода на начальную температуру автонастройки (ручной этап);
2 Этап автоматического подбора коэффициентов (автоматический этап).
Порядок проведения
автонастройки может быть
проиллюстрирован на
примере АНР ГВС (см.
рисунок Г.1).
На рисунке приняты
следующие обозначения:
Т
2
– температура
регулируемого параметра
на момент запуска
автоматического этапа;
SP – уставка
автонастройки
(SP=0,8∙|SPраб-Т
2
|+Т
2
, где
SPраб – уставка в режиме
«Нагрев ГВС» на момент
запуска автонастройки);
hys – гистерезис
автонастройки (hys =
0.02∙|Тн-SP|, если датчик
температуры наружного
воздуха подключен и
исправен, и 0.02∙SP во
всех остальных случаях).
интервал времени t
0
– t
2
– ручной этап;
интервал времени t
2
– t
3
соответствует автоматическому этапу автонастройки.
t
1
= t
2
– (t полного хода задвижки).
t
0
– момент времени запуска автонастройки
Для запуска автоматического этапа автонастройки должны быть выполнены следующие
условия:
>
>
<−
4
50
2
1
12
T-рабSP
tt
.|TT|
|
0

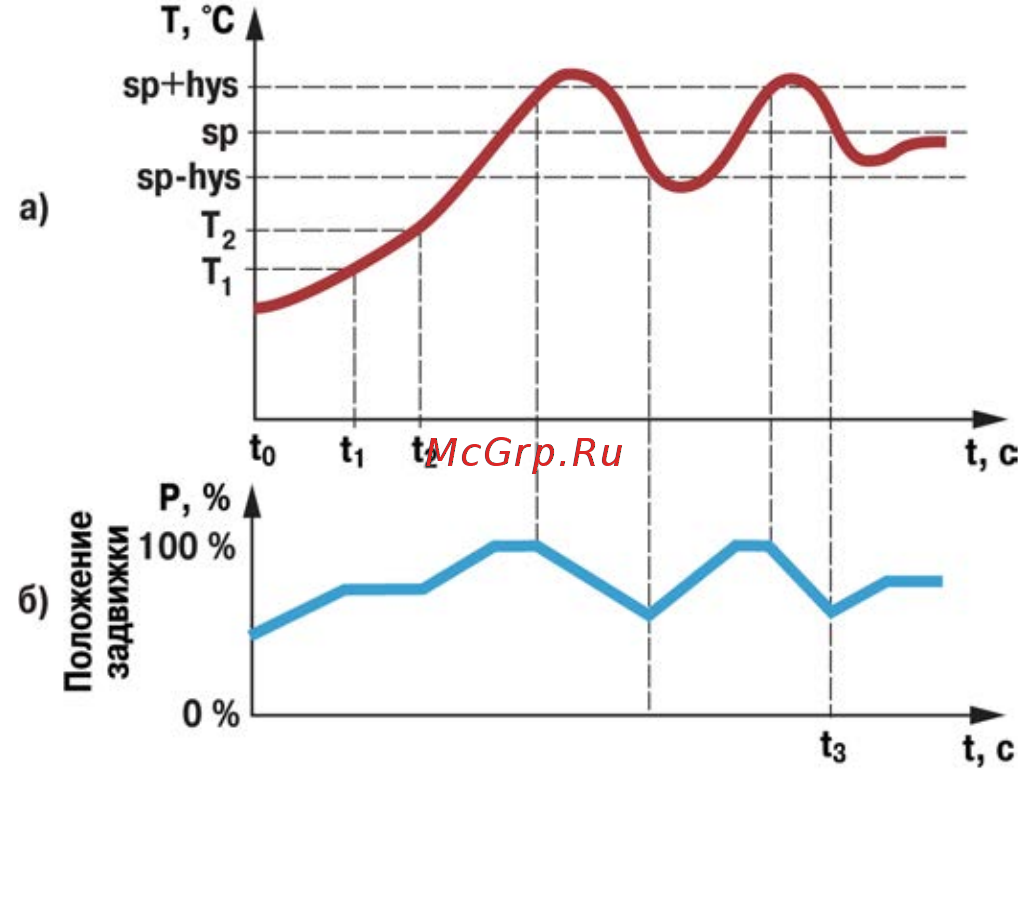

Рисунок Г.1 – Графики изменения значения регулируемого
параметра (а), положения задвижки (б)
