6 Программирование прибора
—————————————————————————————————————————————
77

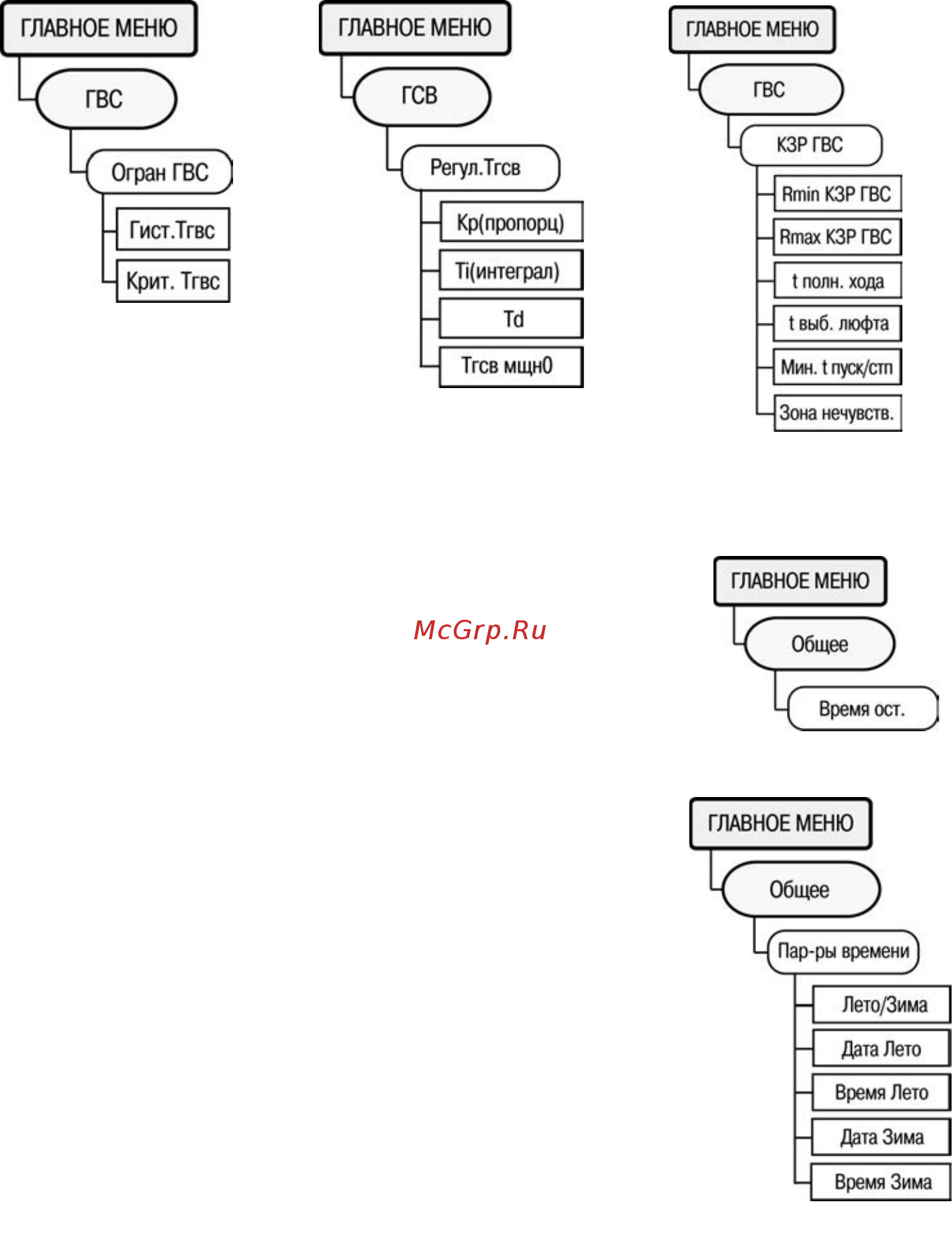

Рисунок 6.19
Рисунок 6.20
Рисунок 6.21
6.13 Пункт меню «Общее»
6.13.1 Пункт меню Общее включает в себя параметры,
ответственные за функционирование прибора в целом.
6.13.2 //Общее/Время ост. (рисунок 6.22) – Конфигурационный
параметр, определяющий максимальное время пропадания питания
контроллера, спустя которое при запуске он переходит в тот же режим,
в котором пропало питание. При пропадании питания на время
большее, чем Время ост., прибор переводит в режим «Останов» оба
контура. Для того чтобы прибор каждый раз при пропадании питания
переходил в останов, Время ост. необходимо установить в 0:0:0.
6.13.3 Для задания временных параметров (переключений по
времени), определяющих функционирование прибора, служит пункт
меню //Общее/Пар-ры времени (рисунок 6.23).
6.13.4 Лето/Зима – Конфигурационный параметр,
определяющий включение/выключение автоматического перехода
на летнее/зимнее время. При отключении используется время
контроллера без коррекции, при включении – с коррекцией.
6.13.5 Дата лето – Конфигурационный параметр,
определяющий дату перехода на летнее время в формате <день
недели (1…7)><неделя месяца(1…4)><месяц(1…12)>, например,
для воскресенья 4 недели марта задается 7403. Если установлено
значение недели = 5, то оно соответствует последней неделе
месяца.
6.13.6 Время лето – Конфигурационный параметр,
определяющий Время с учетом зимнего/летнего времени, в которое
осуществляется переход на летнее время.
6.13.7 Дата зима – Конфигурационный параметр,
определяющий дату перехода на зимнее время в формате <день
недели (1…7)><неделя месяца(1…4)><месяц(1…12)>, например,
Рисунок 6.22
Рисунок 6.23
