6 Программирование прибора
—————————————————————————————————————————————
67
6.2.5 Все параметры прибора можно условно разделить на две группы.
К первой группе относятся параметры, предназначенные для настройки аппаратного
обеспечения прибора (входных устройств, ВУ, индикации и сетевых интерфейсов).
Ко второй группе относятся параметры, настраивающие алгоритм под параметры
оборудования отопления и ГВС.
Параметры первой группы объединены в ветви «//Конфигурация».
Параметры второй группы распределены по ветвям:
– «//Отопление»;
– «//ГВС»;
– «//Общее».
6.3 Структура ветвей меню
Представленная в Приложении И структура ветвей меню отображает иерархию
построения «ГЛАВНОГО МЕНЮ». Ветки со 2-м уровнем вложенности содержат относящийся к
ней список параметров. Ветки с 1-м уровнем вложенности могут не содержать список
параметров.
Примечание – При выходе из режима редактирования (изменения значений)
программируемых параметров кнопку
следует удерживать в течение 2 сек, иначе команда
не воспринимается.
6.4 Настройка дискретных входов
6.4.1 Пять дискретных входов (С4...С8), предназначенных для
подключения контактных датчиков типа «сухой контакт»,
обеспечивают контроль состояния внешнего оборудования,
диагностику работоспособности системы, а также подключение
внешних устройств управления состоянием контроллера. Более
подробно см. п. 3.6. В таблице 3.3 представлено стандартное для
ТРМ132М-01 распределение дискретных входов.

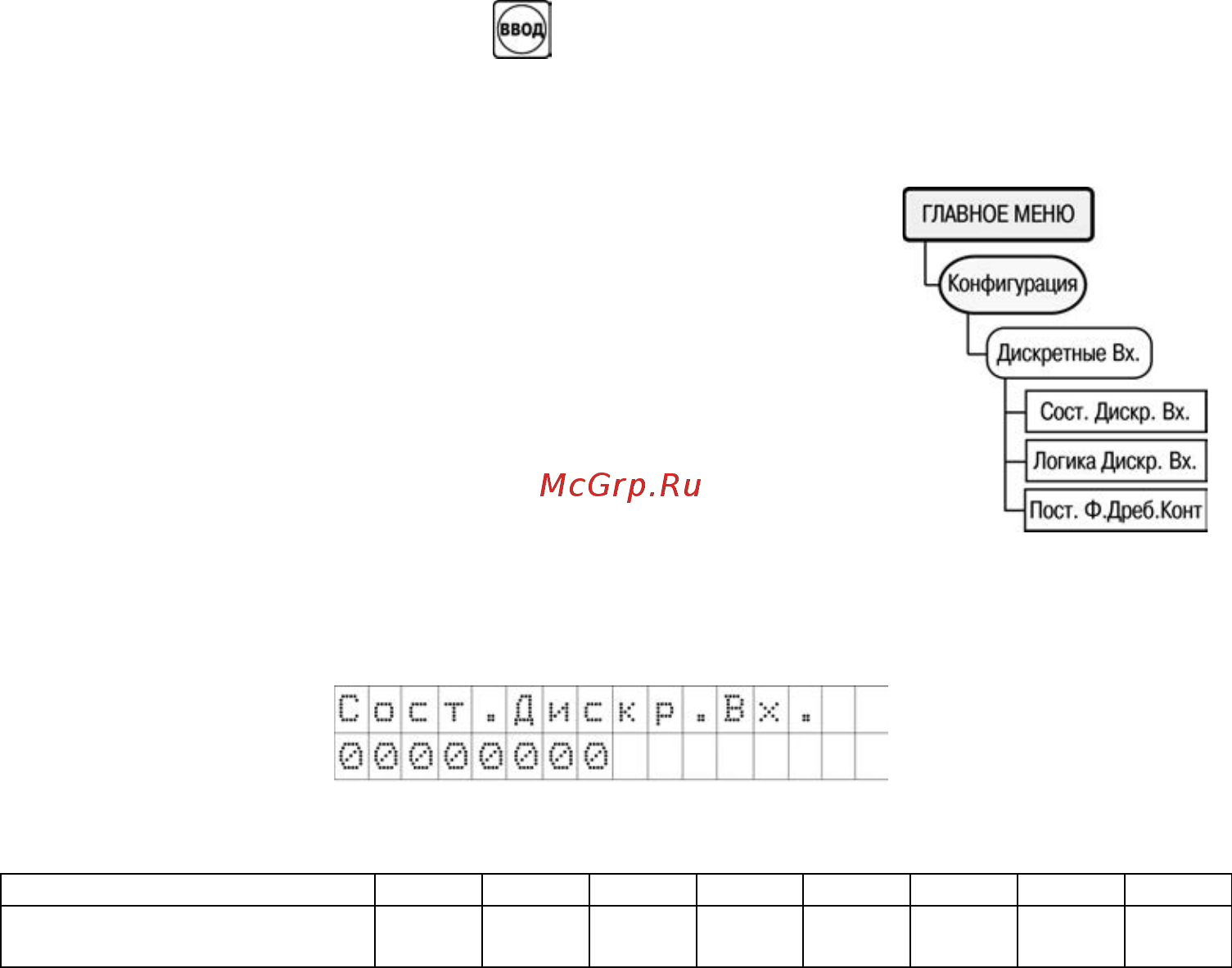

6.4.2 Для настройки дискретных входов, используется пункт
меню «//Конфигурация/Дискретные Вх» (рисунок 6.2).
6.4.3 Текущее состояние дискретных входов, отображается в
параметре Сост.Дискр.Вх. Оперативный, не доступный для
редактирования параметр. Отображается на ЖКИ в бинарном виде.
Младший разряд параметра соответствует дискретному входу С8,
старший – С1. Состояние дискретных входов отображается в виде
битовой маски (рисунок 6.3). Соответствие разрядов индикатора
дискретным входам, отображено в таблице 6.1.
Рисунок 6.3
Таблица 6.1 – Соответствие разрядов индикатора дискретным входам
Дискретный вход
C1
C2
C3
C4
C5
C6
C7
C8
Соответствующий
разряд на индикаторе
X X X X X X X X
Рисунок 6.2
