4 Режимы работы прибора в системе ЦО и ГСВ
—————————————————————————————————————————————
36
В подрежиме доступны следующие функции:
а) при нажатии
будет включен выход открытия КЗР на время нажатия кнопки;
б) при нажатии
будет включен выход закрытия КЗР на время нажатия кнопки;
в) при нажатии
измеренное значение будет записано в параметр «Rmin КЗР ГВС»;
г) при нажатии
контроллер осуществит выход из подрежима. После выхода из
подрежима будет осуществлено закрытие КЗР ГВС. На время закрытия КЗР ГВС будет
запрещён запуск контроллера, а также вход в режим ручного управления и
полуавтоматического задания параметров КЗР ГВС.

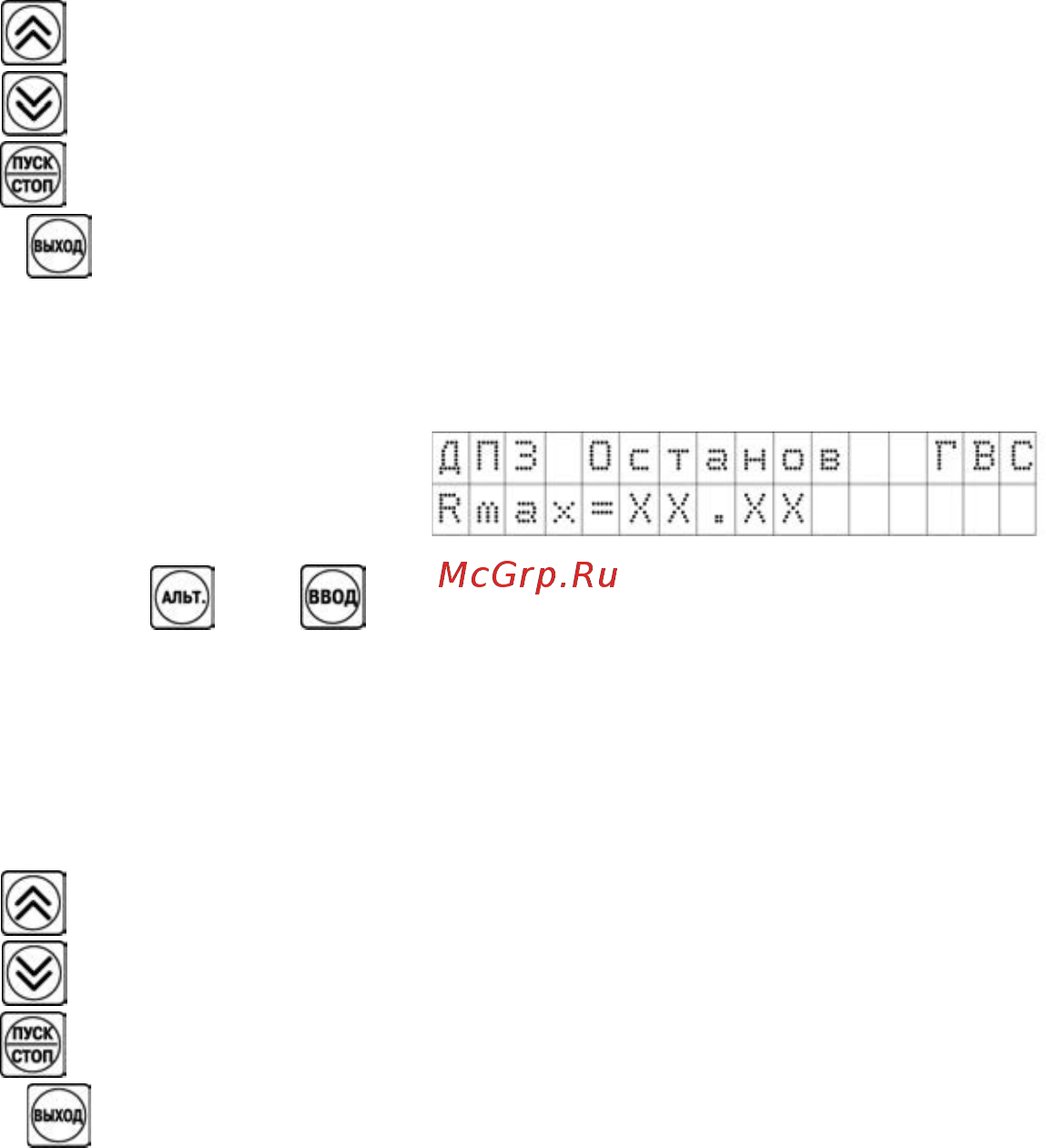

Экран 4
Где ХХ.ХХ = показания датчика положения
КЗР ГВС (если датчик подключен и исправен),
либо текстовое сообщение об ошибке
измерения.
При нажатии кнопок
+ будет осуществлен вход в подрежим
полуавтоматического задания параметров датчика положения КЗР ГВС.
При входе будут заблокированы все остальные экраны, кроме четвертого.
Вход в подрежим будет заблокирован:
а) в случае ошибки измерения датчика положения КЗР ГВС;
б) при наличии аналогового управления ГВС (то есть если тип выхода 2 = аналоговый);
в) на время, пока закрывается задвижка ГВС.
В подрежиме доступны следующие функции:
а) при нажатии
будет включен выход открытия КЗР на время нажатия кнопки;
б) при нажатии
будет включен выход закрытия КЗР на время нажатия кнопки;
в) при нажатии
измеренное значение будет записано в параметр «Rmax КЗР ГВС»;
г) при нажатии
контроллер осуществит выход из подрежима. После выхода из
подрежима будет осуществлено закрытие КЗР ГВС. На время закрытия КЗР ГВС будет
запрещён запуск контроллера, а также вход в режим ручного управления и
полуавтоматического задания параметров КЗР ГВС.
4.1.2 Режим «Нагрев ГВС»
В этом режиме прибор управляет КЗР ГВС, осуществляя регулирование температуры
горячего водоснабжения.
4.1.2.1 Функции, выполняемые при входе в режим
При входе в режим:
− включается насос ГВС;
− изменяется индикация на ЖКИ (см. п. 4.2.5);
− устройства аварийной сигнализации: лампа и ревун – по умолчанию выключены, и
будут включены в случае возникновения аварийной ситуации (см. п. 7.2).
