4 Режимы работы прибора в системе ЦО и ГСВ
—————————————————————————————————————————————
62

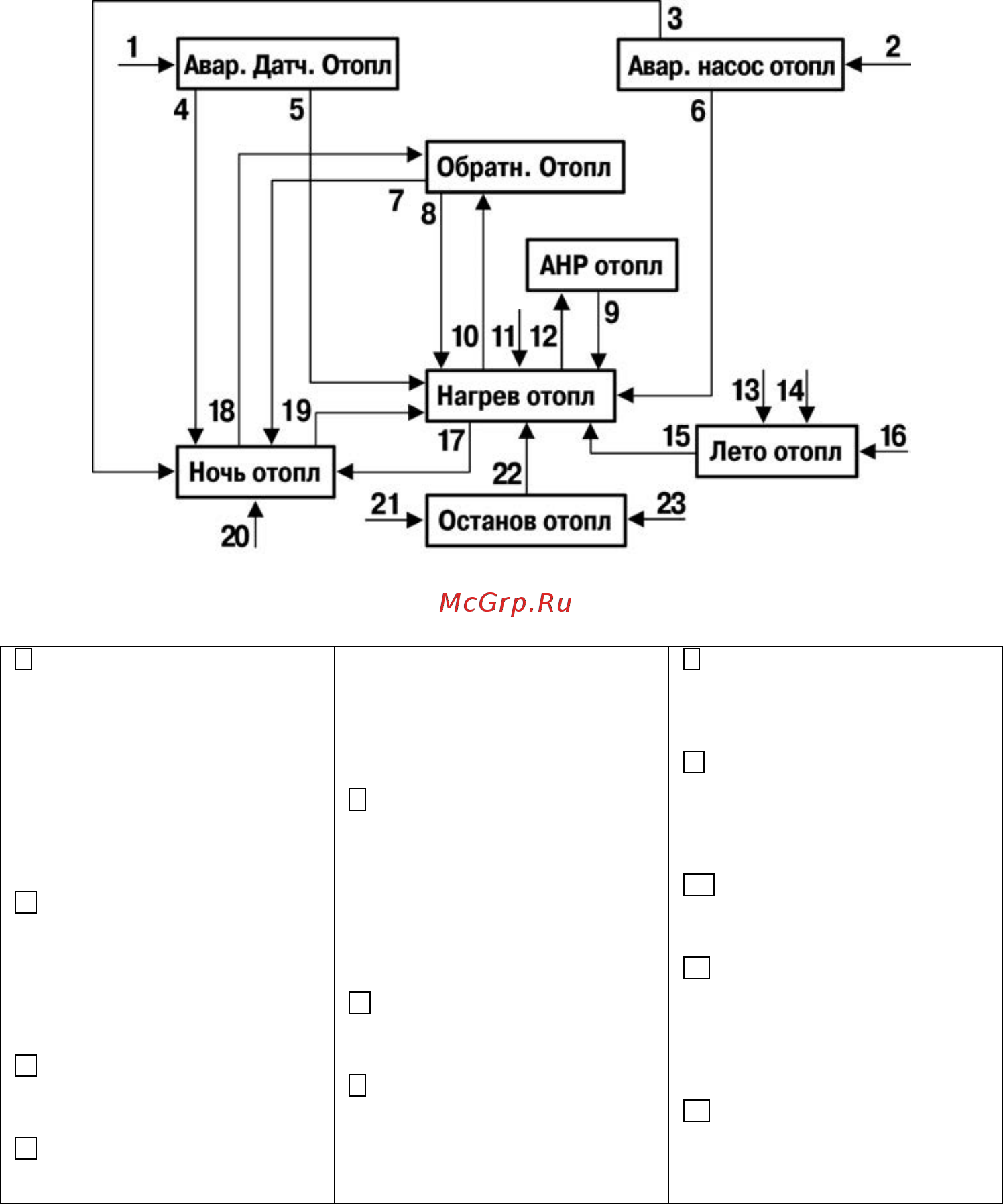

Рисунок 4.2 – Схема перехода между режимами контура отопления
Таблица 4.6 – Условия перехода между режимами
1.
Условие из режимов Нагрев
отопл, Обратн.отопл, АНР отопл,
Ночь отопл, Авар.насосОтоп:
Авария датчиков (Тн при условии
«Тип датчика 1»!= «НЕТ ДАТЧИКА»
и « Тип Граф.»=1)||(Тпрям при
условии «Тип датчика 2»!= «НЕТ
ДАТЧИКА» и «Тип
Граф.»=2)||Тотоп||(Pотоп при [Н1]
условии «Тип датчика 8»!= «НЕТ
ДАТЧИКА»)
2.
Условие из режимов
Обратн.отолл, Нагрев отопл, Ночь
отопл, АНР отопл 1||2:
1. Авария осн. и резервн. насоса при
(Исп.авар.нас.= «НЕТ»)
2. Авария осн., резервн. и аварийн.
насоса при (Исп.авар.нас.= «ДА»)
3.
Условие 1&2:
1. Альт.+Пуск/стоп > 2 сек
2. t є ночь
4.
Условие 1&2:
1. t є ночь
2. нет аварии датчиков (Тн при
условии «Тип датчика 1»!= «НЕТ
ДАТЧИКА»)&(Тпрям при условии
«Тип датчика 2»!= «НЕТ
ДАТЧИКА»)&Тоб&Тотоп&(Pотоп при
условии «Тип датчика 1»!= «НЕТ
ДАТЧИКА»)
5.
Условие 1&2:
1. t є день
2. нет аварии датчиков (Тн при
условии «Тип датчика 1»!= «НЕТ
ДАТЧИКА»)&(Тпрям при условии
«Тип датчика 2»!= «НЕТ
ДАТЧИКА»)&Тоб&Тотоп&(Pотоп при
условии «Тип датчика 8»!= «НЕТ
ДАТЧИКА»)
6.
Условие 1&2:
1. Выход+Пуск/стоп > 2 сек
2. t є день
7.
Условие 1&2&3:
1. t є ночь
2.Tобр.min<Tоб<Tобр.max
3. t Обратн.Отопл > t MinРегTот
8.
Условие 1&2&3:
1. Tобр.min<Tоб<Tобр.max
2. t Обратн.Отопл > t MinРегTот
3. t є день
9.
Условие 1||2:
1. Успешное завершение
автонастройки
2. Неуспешное завершение
автонастройки либо выход > 2 сек
10.
Условие 1&2:
1. !(Tобр.min<Tоб<Tобр.max)
2. t Нагрев отопл> (t minРегTот)
11.
Условие (по пропаданию питания)
1&2&3:
1. t пропадания питания <«Время
ост.»
2. Тн < Т Зима/Лето
3. t є день
12.
Условие:
Запуск с клавиатуры или по сети
(пар-р «АНР отопл»)
