6 Программирование прибора
—————————————————————————————————————————————
71
6.10 Сетевые параметры
6.10.1 Пункт меню «//Конфигурация/Настр.RS-485» (рисунок
6.9) включает в себя параметры, определяющие работу сети RS-
485 – сетевые параметры и параметры интерфейса прибора.
6.10.2 Скорость – конфигурационный параметр,
определяющий скорость сетевого обмена. Все объекты сети
должны иметь одинаковую скорость обмена. Параметр
определяет скорость обмена по сети RS-485 и не влияет на
параметры связи по интерфейсу RS-232. Данный параметр может
принимать одно из следующих значений, бит/с: 1200, 2400, 4800,
9600, 14400, 19200, 28800, 38400, 57600, 115200. При
неустойчивой связи с прибором, на что указывают частые
сообщения об ошибках при чтении или записи параметров,
рекомендуется уменьшить значение этого параметра.
6.10.3 Длина слова – Конфигурационный параметр,
определяющий длину единицы передаваемых по сети данных.
Значение «8» соответствует максимальной скорости обмена по
сети. Остальные значения могут использоваться для
совместимости с другим оборудованием, объединенным в
конкретную сеть.
6.10.4 Четность – Конфигурационный параметр,
определяющий наличие бита контроля четности в передаваемых
по сети данных. Его значение:
− Even – четное число единиц;
− Odd – нечетное число единиц;
− Space – нулевой бит четности;
− Mark – единичный бит четности;
− No Parity – бит четности не используется.
Все объекты сети должны иметь одинаковые параметры контроля четности.
6.10.5 Стоп биты – Конфигурационный параметр, определяющий количество стоп-бит в
посылке: 1; 1.5 либо 2. Все объекты сети должны иметь одинаковое количество стоп-бит.
6.10.6 Длина адреса – Конфигурационный параметр, определяющий длину сетевого
адреса прибора в битах. Может иметь 2 фиксированных значения: «8» и «11». Меньшее
значение («8») позволяет увеличить скорость обмена по сети за счет сокращения объема
посылки, но ограничивает максимальное количество сетевых адресов, задействованных в сети
RS-485 до значения 256. Значение «11» увеличивает длину посылки, зато позволяет
использовать до 2048 адресов в сети. Для корректной работы длина адреса у всех объектов
сети должна быть одинаковая.
6.10.7 Адрес прибора – Конфигурационный параметр, определяющий уникальный
базовый адрес прибора в сети. Каждому объекту в сети выделяется диапазон адресов,
уникальный для данного объекта. ТРМ132М-01 занимает диапазон адресов «адрес прибора»…
«адрес прибора + 7» при работе по протоколу «ОВЕН» и один единственный «адрес прибора»
при работе по протоколу ModBus.
6.10.8 Задержка ответа – Конфигурационный параметр, определяющий минимальную
задержку в миллисекундах между получением прибором посылки и началом ответа.
Увеличение значения данного параметра повышает надежность, но снижает общую скорость
обмена.
6.10.9 Значения сетевых параметров, установленных заводом изготовителем, приведены в
таблице 6.2.

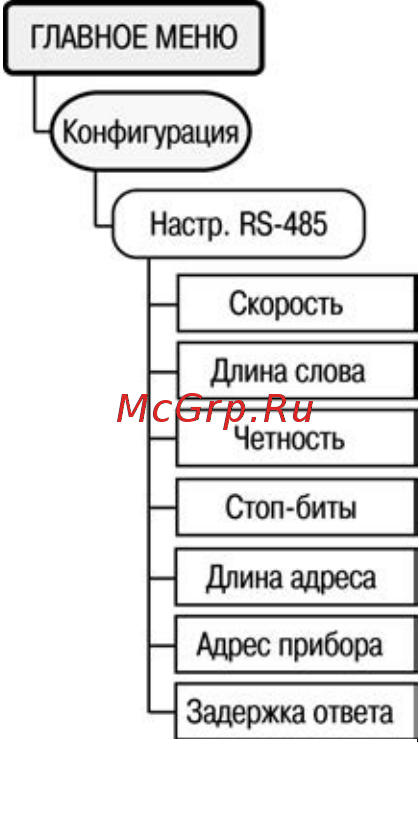

Рисунок 6.9
