4 Режимы работы прибора в системе ЦО и ГСВ
—————————————————————————————————————————————
60
Для сдвига строки, не помещающейся по длине на дисплее, следует воспользоваться
комбинацией клавиш
+ (для сдвига вправо), либо + (для сдвига влево).
Устройства аварийной сигнализации – лампа и ревун – в режиме включены всегда.
При возникновении аварии контроллер переключит индикацию на 6 экран, включит лампу
аварийной сигнализации, при исчезновении аварии лампа аварийной сигнализации
выключится. Ревун в режиме «Лето отопл» не включается.
4.3 Схема перехода между режимами контура ГВС
Схема перехода между режимами функционирования контура ГВС контроллера
представлена на рисунке 4.1. Условия перехода между состояниями (режимами) приведены в
таблице 4.5 для контура.
На схеме приняты условные обозначения, представленные в таблице 4.4.
Таблица 4.4 – Условные обозначения схемы перехода между состояниями
Символ
Краткая расшифровка
Пример
↑
Передний фронт
С7↑ – нажатие кнопки С7
t ↑ день – наступление дневного времени
суток, то есть смена с ночного либо
праздничного времени на дневное
!
Логическое «не»
!C5 – инвертированный сигнал со входа С5
!=
Не равно
in-t[[5]!=”НЕТ ДАТЧИКА” – в параметре in-t
записано значение, отличное от «НЕТ
ДАТЧИКА»
||
Лолическое «ИЛИ»
Авария датчика Тоб || Тотоп – условие будет
истинно при аварии датчика обратной воды
или температуры в контуре отопления
Є
Знак принадлежности
t є ночь – условие будет истинно в ночное
время суток либо в праздничные дни
&
Логическое «И»
(C1)&(C5) – включен дискретный датчик С1 и
включен дискретный датчик С5
В схеме переходов подразумевается, что, если в условии фигурирует аналоговый датчик,
то условие будет иметь состояние логического нуля при аварии датчика.
Пример Tн<Tзима/лето означает, что условие будет иметь состояние логического нуля в
случае, если Tн≥Tзима/лето, либо при аварии датчика температуры наружного воздуха.
Авария датчика будет считаться и в том случае, если при настройке задано значение
соответствующего параметра «Тип датчика» = «НЕТ ДАТЧИКА». Более подробно об авариях
на аналоговых входах см. п. 7.2, таблица 7.3.

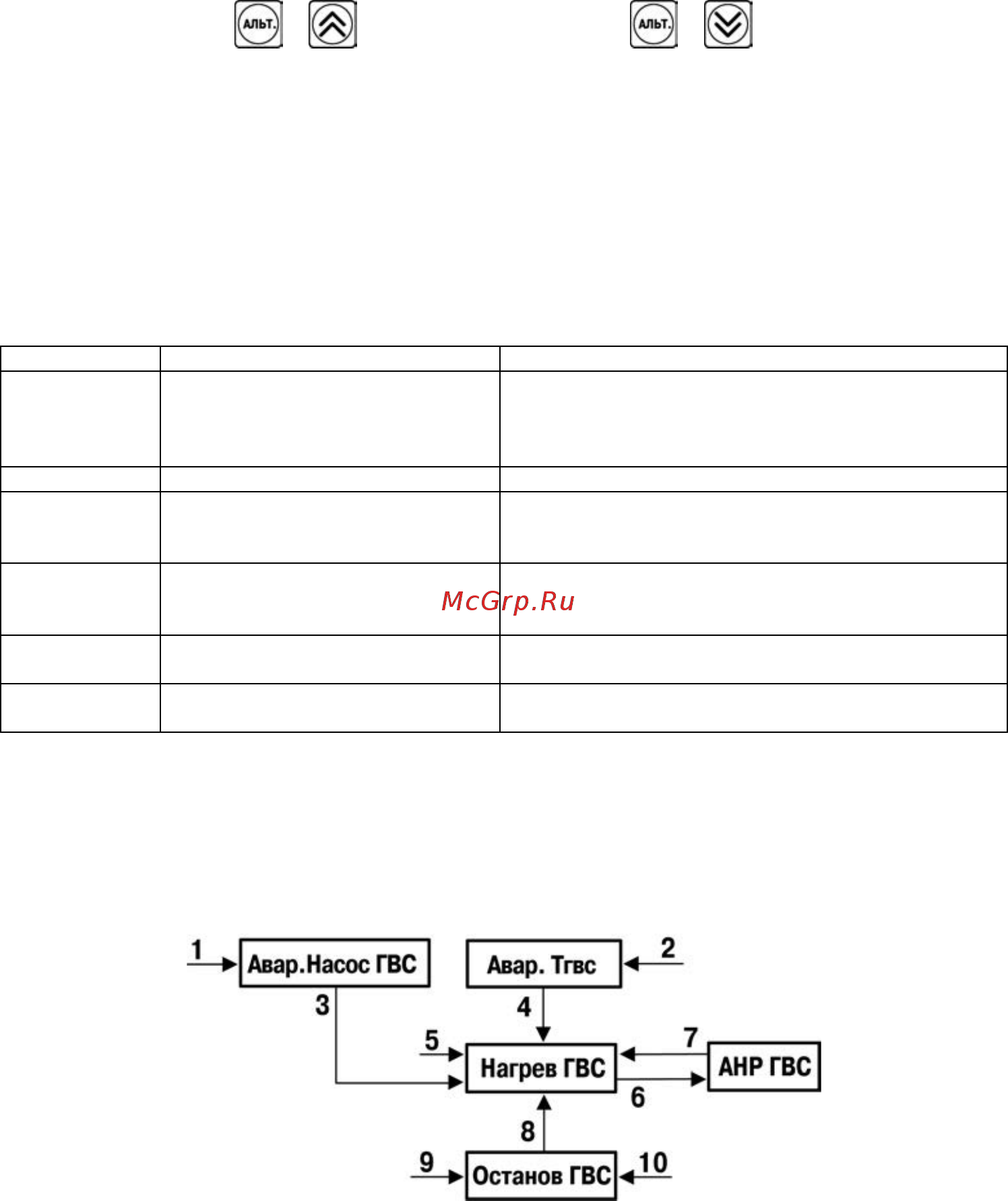

Рисунок 4.1 – Схема перехода между режимами контура ГВС
