Овен ТРМ132М [68/112] Настройка выходных устройств
![Овен ТРМ132М [68/112] Настройка выходных устройств](/views2/1483513/page68/bg44.png)
6 Программирование прибора
—————————————————————————————————————————————
68
Где: X принимает значение “0” или “1”, в зависимости от того замкнут или разомкнут
контакт датчика, подключенного к дискретному входу.
6.4.4 По умолчанию прибор воспринимает разомкнутый сухой контакт, подключенный к
дискретному входу, как неактивное состояние. Замыкание сухого контакта воспринимается как
активное состояние датчика диагностики оборудования (неисправность оборудования).
6.4.5 Логика отработки дискретных сигналов задается в параметре «Логика Дискр.Вх».
Конфигурационный параметр. Младший разряд параметра соответствует дискретному входу
С8, старший – С1. По умолчанию в параметре задано значение 00000000. Для изменения
логики необходимо выставить 1 в разряде, соответствующему номеру дискретного входа, где
замыкание сухого контакта должно восприниматься прибором, как неактивное состояние. В
каждом разряде значение может быть выставлено или 0 или 1.
Пример: если необходимо изменить логику отработки первого, второго и шестого входов,
то в параметре «Логика Дискр.Вх» следует задать значение 11000100.
6.4.5 Параметр «Пост.Ф.ДребКонт» – конфигурационный параметр. Определяет
постоянную времени низкочастотного фильтра дискретных входов. Задается в миллисекундах.
Используется для подавления дребезга контактов.
Внимание! Для того чтобы изменения в параметрах «Логика Дискр.Вх.» и
«Пост.Ф.ДребКонт» вступили в действие необходимо выключить и снова включить питание
прибора.
6.5 Настройка выходных устройств
6.5.1 К выходам прибора подключаются исполнительные
механизмы системы и устройства сигнализации. ВУ могут быть
двух типов: дискретные и аналоговые. Более подробно см.
п. 3.8. В таблице 3.4 представлено стандартное для ТРМ132М-01
распределение выходов.

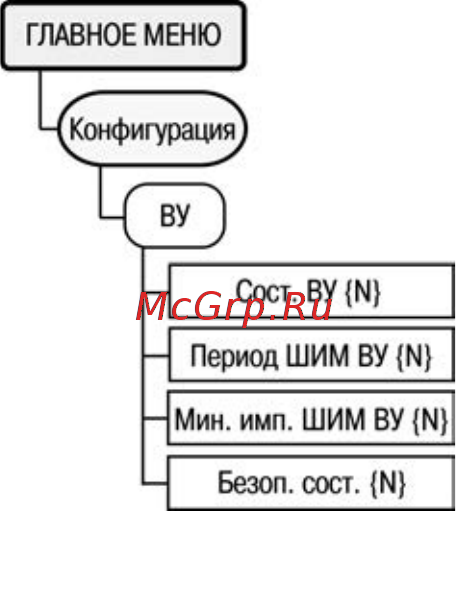

6.5.2 Для изменения настроек ВУ и отображения их
состояния, используется пункт меню «//Конфигурация/ВУ»
(рисунок 6.4).
6.5.3 Текущее состояние выхода отображается в
параметре Сост.ВУ{N}. Оперативный параметр,
определяющий уровень выходного сигнала на
соответствующем ВУ. При дискретном ВУ определяет
длительность импульса ШИМ, выдаваемого на ВУ, при
аналоговом ВУ – уровень аналогового сигнала, выдаваемый на
соответствующий ВУ. Задается в долях единицы с точностью
0,001. Используется как для контроля текущего уровня
выходного сигнала на соответствующем ВУ.
6.5.4 Параметр «Период ШИМ ВУ{N}» – конфигурационный параметр. Для дискретных ВУ
задает период выходного ШИМ-сигнала. Задается в миллисекундах. Для аналоговых ВУ не
используется. На управление задвижкой не влияет.
6.5.5 Параметр «Мин.имп.ШИМ ВУ{N}» – конфигурационный параметр. Для дискретных
ВУ задает минимальную длительность импульса ШИМ-сигнала. Если Сост.ВУ{N}* Период ШИМ
ВУ{N}< Мин.имп.ШИМ{N}, то Сост.ВУ{N} будет = 0. Задается в единицах миллисекунд. Для
аналоговых ВУ не используется. На управление задвижкой не влияет.
6.5.6 Параметр Безоп.сост.{N} используется для определения состояния выходных
устройств, когда основная программа не функционирует (загрузка прибора, «зависание» и т.д.).
Конфигурационный параметр. Задается в долях единицы с точностью 0,001.
Рисунок 6.4
