4 Режимы работы прибора в системе ЦО и ГСВ
—————————————————————————————————————————————
43
задвижки, соответствующее полностью открытому и полностью закрытому
положениям КЗР (в полуавтоматическом режиме (см. п. 4.2.1.3), либо вручную,
задав значение параметров Rmin КЗР отопл, Rmax КЗР отопл);
2 При входе в режим ручного управления КЗР контроллер включает насос. Если
текущее состояние подключенного к прибору оборудования не допускает такого
включения, оно может выйти из строя!
3 Запуск прибора (переход в режим, отличный от «Останов») блокируется на
время, пока активен режим ручного управления.
в) Полуавтоматическое задание параметров датчика положения КЗР отопления –
определение входного сигнала от ДПЗ, соответствующего полностью закрытому и полностью
открытому состоянию КЗР.
Внимание!
1 перед входом в данный режим необходимо задать тип датчика положения
задвижки (значение параметра «Конфигурация\Аналоговые Вх.\Тип
датчика7»), а также физически подключить к контроллеру КЗР и датчик
положения КЗР. Использование данного режима рекомендуется непосредственно
на объекте перед запуском системы;
2 Запрещается задавать в качестве граничных положения частично открытой
задвижки.
Для входа в режим полуавтоматического задания параметров датчика положения
отопления необходимо выбрать стрелками
или на клавиатуре прибора, ориентируясь
по индикации на ЖКИ (см. п. 4.2.1.3), экран 4 либо 5, нажать комбинацию кнопок
+ и
задать положение полностью открытой и полностью закрытой задвижки (см. п. 4.2.1.3). Если
раздадутся 3 коротких звуковых сигнала, то вход в данный режим невозможен. Вход в данный
режим будет заблокирован при:
− неподключенном или неправильно настроенном датчике положения;
− наличии аналогового выхода для управления КЗР;
− закрывающейся задвижке отопления.
г) Обновление индикации на экранах.

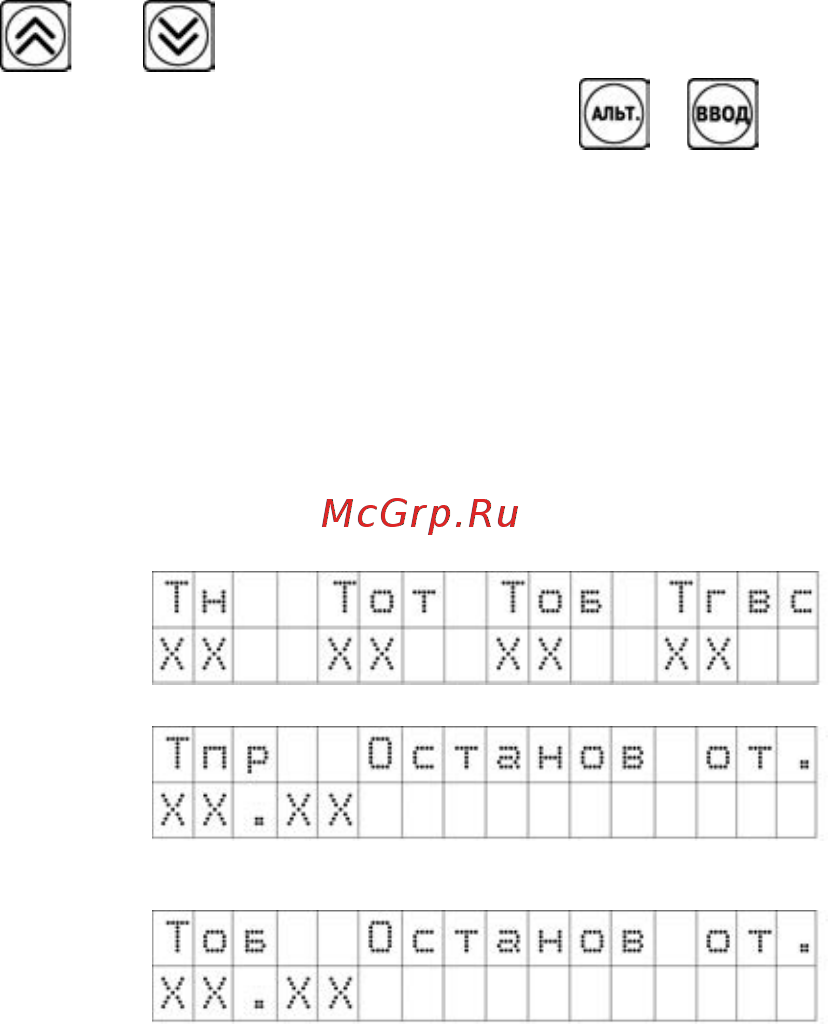

4.2.1.3 Индикация в режиме «Останов отопл»
При функционировании контроллера в режиме «Останов отопл» на ЖКИ обновляется
индикация, отражающая происходящие процессы.
Экран 0
Где ХХ = показания соответствующего
датчика температуры.
Экран 1
Где ХХ.ХX = показания датчика температуры
прямой воды (если датчик подключен и исправен),
либо текстовое сообщение об ошибке измерения.
Экран 2
Где ХХ.ХX = показания датчика температуры
обратной воды (если датчик подключен и
исправен), либо текстовое сообщение об ошибке
измерения;
YY.YY = уставка Тоб, вычисленная по графику.
