Овен ТРМ132М [45/112] Функции выполняемые при входе в режим
![Овен ТРМ132М [45/112] Функции выполняемые при входе в режим](/views2/1483513/page45/bg2d.png)
4 Режимы работы прибора в системе ЦО и ГСВ
—————————————————————————————————————————————
45
а) при нажатии будет включен выход открытия КЗР на время нажатия кнопки;
б) при нажатии
будет включен выход закрытия КЗР на время нажатия кнопки;
в) при нажатии
измеренное значение будет записано в параметр Rmin КЗР отоп;
г) при нажатии
контроллер осуществит выход из подрежима.

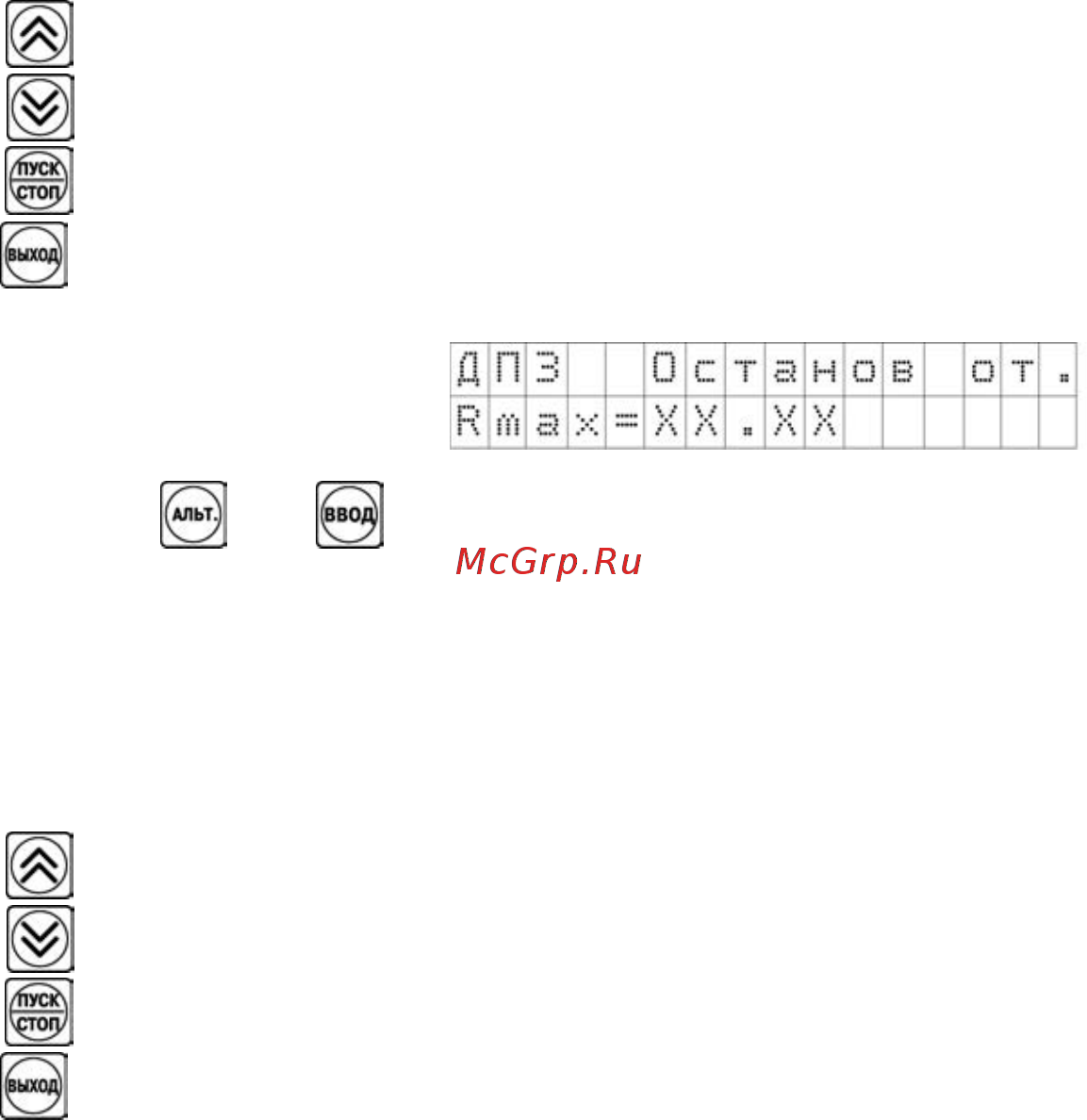

Экран 8
Где ХХ.ХX = показания датчика положения
КЗР отопления (если датчик подключен и
исправен), либо текстовое сообщение об ошибке
измерения.
При нажатии кнопок
+ будет осуществлен вход в подрежим
полуавтоматического задания параметров датчика положения КЗР отопления.
При входе будут заблокированы все остальные экраны, кроме четвертого.
Вход в подрежим будет заблокирован:
а) в случае ошибки измерения датчика положения КЗР;
б) при наличии аналогового управления отоплением (то есть если тип выхода 4 =
аналоговый);
в) на время, пока закрывается задвижка отопления.
В подрежиме доступны следующие функции:
а) при нажатии
будет включен выход открытия КЗР на время нажатия кнопки;
б) при нажатии
будет включен выход закрытия КЗР на время нажатия кнопки;
в) при нажатии
измеренное значение будет записано в параметр Rmax КЗР отоп;
г) при нажатии
контроллер осуществит выход из подрежима.
4.2.2 Режим «Нагрев отопл»
В этом режиме прибор управляет КЗР контура отопления, осуществляя регулирование
температуры отопления.
4.2.2.1 Функции, выполняемые при входе в режим
При входе в режим:
− включается насос отопления;
− изменяется индикация на ЖКИ (см. п. 4.2.2.3);
− устройства аварийной сигнализации: лампа и ревун – по умолчанию выключены, и
будут включены в случае возникновения аварийной ситуации (см. п. 7.2).
4.2.2.2 Функции, доступные в режиме «Нагрев отопл»
В режиме доступны следующие функции:
а) контроллер управляет задвижкой отопления, поддерживая температуру в контуре
относительно уставки, заданной по графику Граф Тотоп относительно температуры наружного
воздуха либо прямой воды в зависимости от значения параметра Тип Граф (см. п. 6.11.2);
