4 Режимы работы прибора в системе ЦО и ГСВ
—————————————————————————————————————————————
41
− устройства аварийной сигнализации: лампа и ревун – в данном режиме всегда выключены.
4.1.5.2 Функции, доступные в режиме «АНР ГВС»
В режиме доступны следующие функции:
a) Контроллер управляет КЗР ГВС, осуществляя поиск коэффициентов ПИД регулятора;
б) автоматическое переключение насосов 1, 2; ручное переключение насосов 1, 2, аварийный.
в) Обновляется индикация на экранах.
4.1.5.3 Индикация в режиме «АНР ГВС»
При функционировании контроллера в режиме «АНР ГВС» на ЖКИ обновляется
индикация, отражающая происходящие процессы.

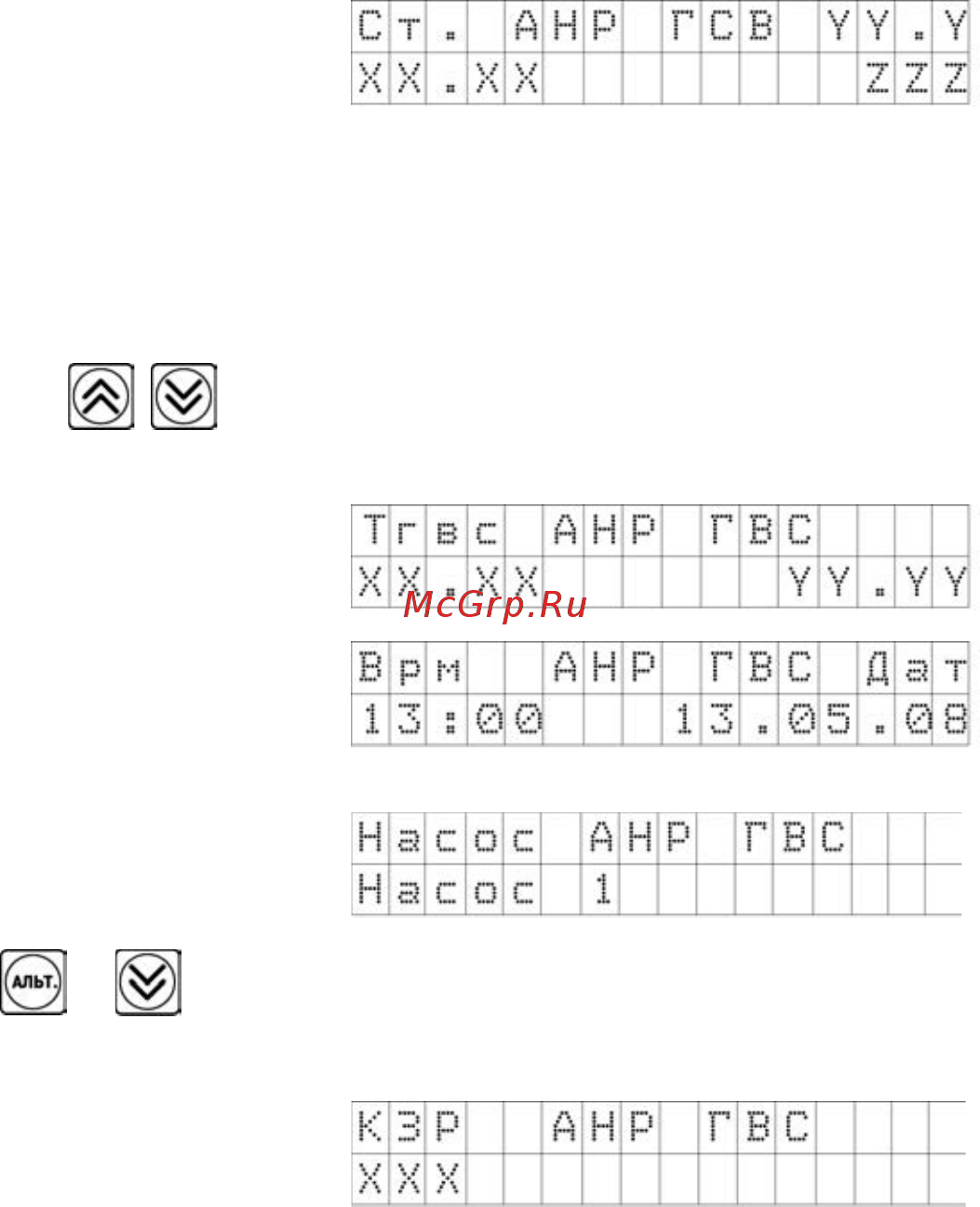

Экран 0
Где ХХ.ХХ = показания датчика температуры
ГВС с точностью 0,1.
YY.Y – минимальная температура ГВС, от которой будет возможен запуск
автонастройки (она равна разнице уставки ГВС в режиме «Нагрев ГВС» и четырёх
градусов) – при ручной стадии и «Мщн» – при автоматической стадии.
ZZZ – в ручной стадии – состояние системы: «Пуск» – возможен запуск автонастройки,
«неСтаб» – невозможен запуск автонастройки; в автоматической стадии – значение
мощности нагрева в процентах.
Нажатие комбинаций клавиш , в ручной стадии приводит к открытию/закрытию КЗР.
Стрелка вниз в ручной стадии отображается при условии, что температура ГВС менее чем на 4
градуса ниже ZZZ.
Экран 1
Где ХХ.ХХ – показания датчика температуры
ГВС;
YY.YY = уставка Тгвс.
Экран 2
13.00 – Текущее значение в формате
ЧАСЫ:МИНУТЫ, скорректированное с учетом
перехода на летнее/зимнее время.
13.05.08 – Дата в формате ЧЧ.ММ.ГГ.
Экран 3
На нижней строке контроллер выводит
текстовое обозначение включенного в текущий
момент насоса: «Насос 1», «Насос 2»,
«Аварийный». При нажатии + будет осуществлено переключение на следующий из
списка насос. Аварийный насос из списка будет исключен при «Исп.Авар.Нас»= «НЕТ». Изменение
насоса подтверждается звуковым сигналом.
Экран 4
Где ХХХ – текущее положение КЗР ГВС
(измеренное либо расчетное), в процентах.
