Овен ТРМ132М [39/112] Функции выполняемые при входе в режим
![Овен ТРМ132М [39/112] Функции выполняемые при входе в режим](/views2/1483513/page39/bg27.png)
4 Режимы работы прибора в системе ЦО и ГСВ
—————————————————————————————————————————————
39

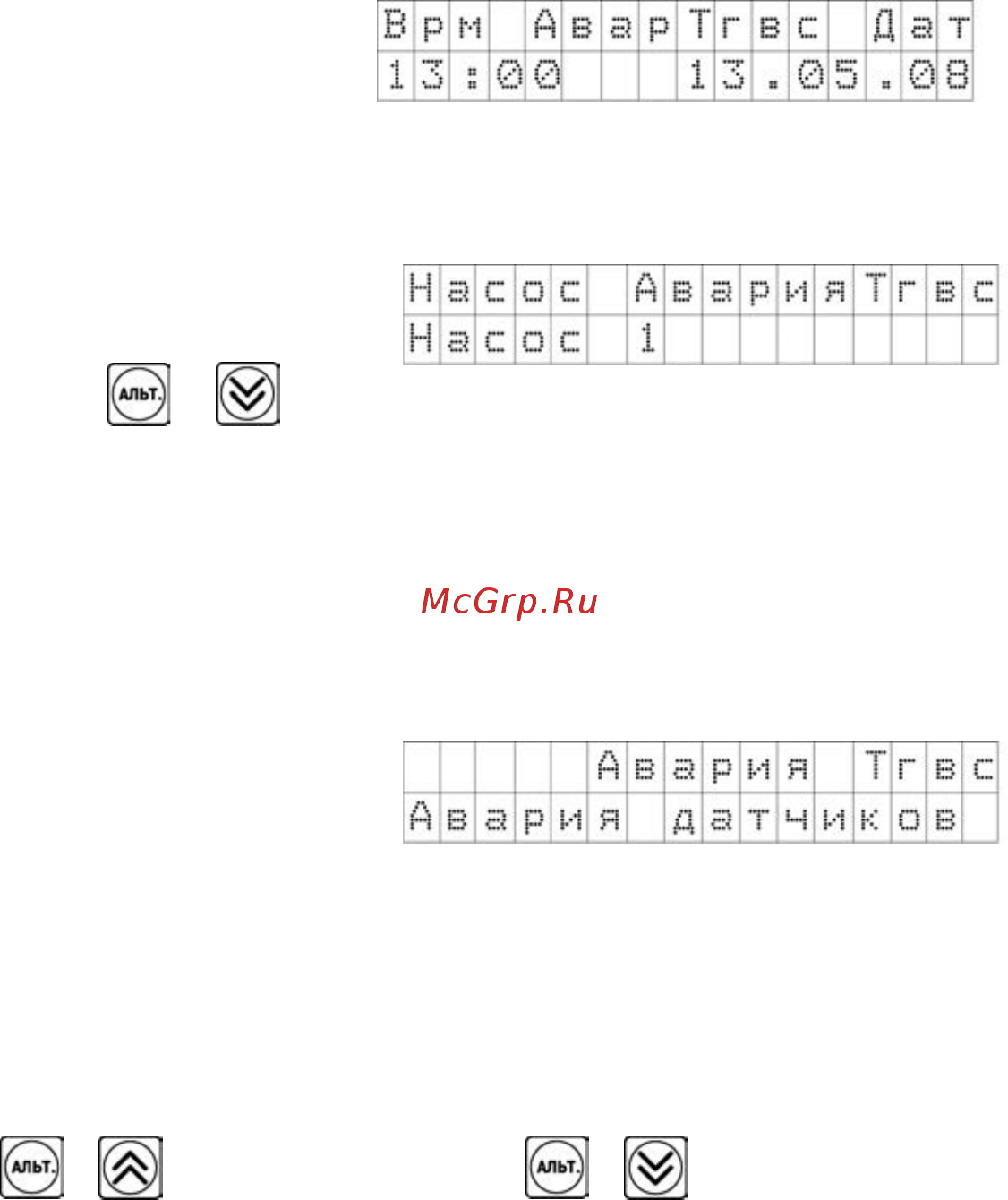

Экран 1
Где 13:00 – Текущее значение времени в
формате ЧАСЫ:МИНУТЫ, скорректированное
с учетом перехода на летнее/зимнее время.
13.05.08 – Дата в формате ЧЧ.ММ.ГГ.
Экран 2
На нижней строке контроллер выводит
текстовое обозначение включенного в текущий
момент насоса: «Насос 1», «Насос 2»,
«Аварийный». При нажатии
+ будет
осуществлено переключение на следующий из списка насос. Аварийный насос из списка будет
исключен при «Исп.Авар.Нас»= «НЕТ». При выборе аварийного насоса автоматическое
переключение насосов будет заблокировано; для возврата к автоматическому включению
насосов 1, 2 необходимо выбрать «насос 1» либо «насос 2».
Изменение включенного насоса подтверждается звуковым сигналом.
При аварии всех используемых насосов на нижней строке будет выведено «авария
насосов»; будет выдан сигнал на включение насосов 1, 2, а также (при Исп.Авар.Нас= «Да»)
аварийного.
Экран 3
На нижней строке контроллер выводит
состояние исправности системы:
а) «Авария датчиков Тгвс Дпол» при аварии
датчика. Авария датчика положения не
выводится в случае, если он не используются в системе (установлен тип датчика 6 «НЕТ
ДАТЧИКА»);
б) «Насос 1 авар» – при аварии насоса 1 (критерии аварии см. п. 3.11).
в) «Насос 2 авар» – при аварии насоса 2.
г) «Аварийн.Насос авар» – при аварии аварийного насоса.
При нескольких авариях текстовые строки расшифровки причин аварий выводятся через
пробел на нижней строке.
Для сдвига строки, не помещающейся по длине на дисплее, следует воспользоваться
комбинацией клавиш
+ (для сдвига вправо), либо + (для сдвига влево).
Лампа аварийной сигнализации и ревун включены в режиме всегда.
4.1.4 Режим «Авар.Насос ГВС»
Это аварийный режим. Контроллер включит аварийный насос и будет осуществлять
регулирование температуры ГВС.
4.1.4.1 Функции, выполняемые при входе в режим
При входе в режим:
− выключаются насосы 1, 2, а также (при условии Исп.Авар.Нас= «Да») аварийный;
− включается аварийная сигнализация: лампа и ревун;
− изменяется индикация на ЖКИ (см. п. 4.1.4.3).
